Aby wyświetlić dane w formie graficznej, wystarczy wybrać żądany kanał z listy kanałów. Następnie użyj funkcji przeciągnij i upuść, aby umieścić go na panelu i wybrać styl wyświetlania. Wszystkie aspekty organizacji danych, buforowania, połączenia ze sprzętem, częstotliwości próbkowania itp. są inicjowane automatycznie, co pozwala całkowicie skoncentrować się na projektowaniu i organizowaniu stron panelu.

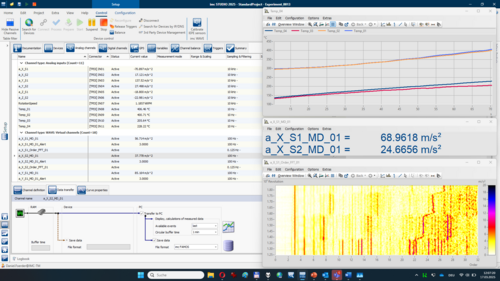

Okno imc Curve oferuje szeroki zakres opcji wyświetlania 1D, 2D i 3D, a także szereg interaktywnych elementów graficznych, takich jak:

• Prędkościomierze i zegary pomiarowe
• Różne widżety wyświetlaczy
• Kontrolki wskaźników stanu
• Przełączniki i przyciski
• Potencjometry i suwaki
• Potencjometry dekadowe i odometry
• Listy i tabele wszystkich typów dla danych wejściowych i wyjściowych
• Wyświetlanie filmów na żywo.

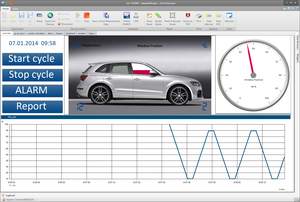

Oprócz widżetów zorientowanych na wyświetlanie, imc STUDIO Panel obsługuje interakcję użytkownika z systemem pomiarowym: potencjometry, pola wprowadzania numerycznego i tekstowego, pola listy wyboru i elementy sterujące symulują konwencjonalne centrum dowodzenia lub kokpit, aby umożliwić intuicyjną obsługę.

Zdolność użytkownika do interakcji z procesem pomiarowym nie ogranicza się do tak prostych czynności jak "Start Measurement" lub dostosowanie poszczególnych parametrów. Dzięki pełnemu dostępowi do wszystkich funkcji imc STUDIO, możliwe jest kontrolowanie każdego aspektu procesu pomiarowego i testowego za pośrednictwem panelu. Niezależnie od tego, czy chodzi o konfigurację pomiaru, akwizycję danych, analizę czy dokumentację: wszystko można kontrolować bezpośrednio za pomocą widżetów operacyjnych panelu imc STUDIO. Oznacza to, że można użyć zestawu narzędzi imc STUDIO do stworzenia niestandardowego oprogramowania do obsługi i wyświetlania zadań pomiarowych.

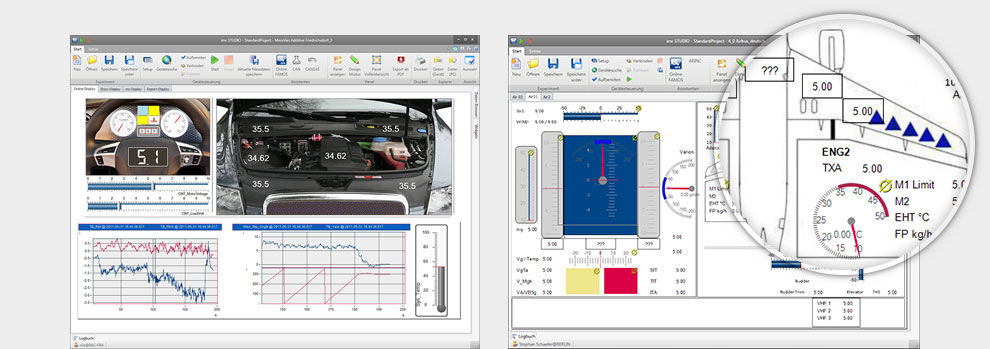

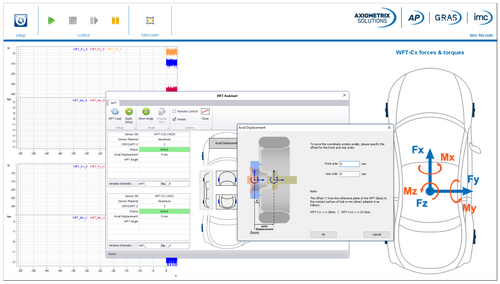

Strony panelowe utworzone za pomocą imc STUDIO stanowią osobisty interfejs operacyjny i wyświetlania dla podłączonego systemu pomiarowego. Możliwe jest nawet tworzenie dużej liczby i odmian stron panelowych w ramach jednego projektu lub pojedynczej konfiguracji pomiarowej. Poszczególne strony panelu mogą być wyświetlane ręcznie za pomocą zakładek lub za pomocą widżetów sterujących. Co więcej, system może zostać zaprogramowany do automatycznego wyświetlania określonych stron, na przykład za pomocą wyzwalacza, w odpowiedzi na określony stan systemu lub w ramach sekwencji automatyzacji za pomocą imc STUDIO Sequencer.

Podczas gdy kompletne programy testowe są realizowane za pomocą interaktywnych elementów panelu, testy te można zautomatyzować poprzez sekwencjonowanie kroków pomiarowych za pomocą sekwencera.

• Konfiguracja sekwencji testowych krok po kroku
• Automatyczne odtwarzanie poszczególnych kroków testowych
• Konfiguracja "przeciągnij i upuść"
• Szybkie wyniki dzięki projektowaniu ustawień - bez konieczności posiadania umiejętności programowania
• Wszechstronne możliwości - od ustawiania zmiennych startowych i parametrów po automatyczną ocenę danych i tworzenie raportów

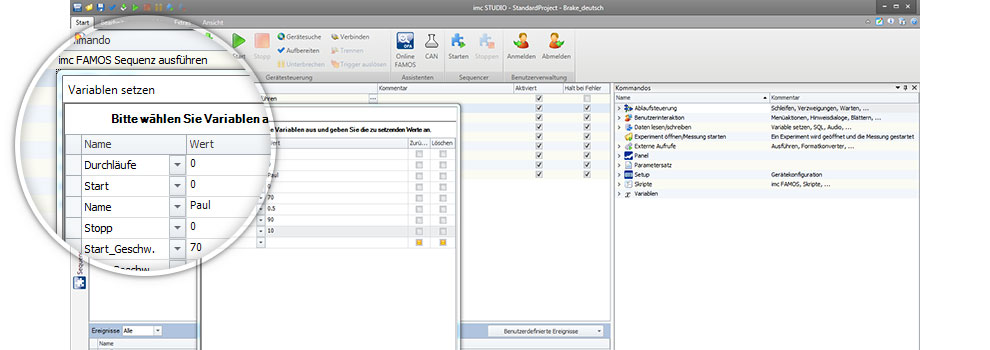

Sekwencer imc STUDIO oferuje profesjonalne przetwarzanie wsadowe, aby wypełnić lukę między złożonym programowaniem a ręczną obsługą systemu pomiarowego.

Dzięki procedurze konfiguracji opartej na menu, Sequencer jest szybki i łatwy w obsłudze, a jednocześnie wystarczająco wydajny, aby pokryć szeroki zakres zastosowań: od prostych, seryjnych pomiarów laboratoryjnych aż po złożone przepływy pracy stacji testowej.

Oszczędza użytkownikowi wszystkich kłopotów związanych z programowaniem: skomplikowanej składni, rozbudowanych struktur danych, deklaracji typów, inicjalizacji itp. Tutaj, zamiast programowania, technika przeciągnij i upuść jest używana do złożenia sekwencji wstępnie zdefiniowanych elementów funkcji, które wymagają jedynie odpowiedniej konfiguracji. Sekwencer imc STUDIO wykorzystuje kompletne elementy, eliminując możliwość wystąpienia błędów wynikających z nieprawidłowej składni.

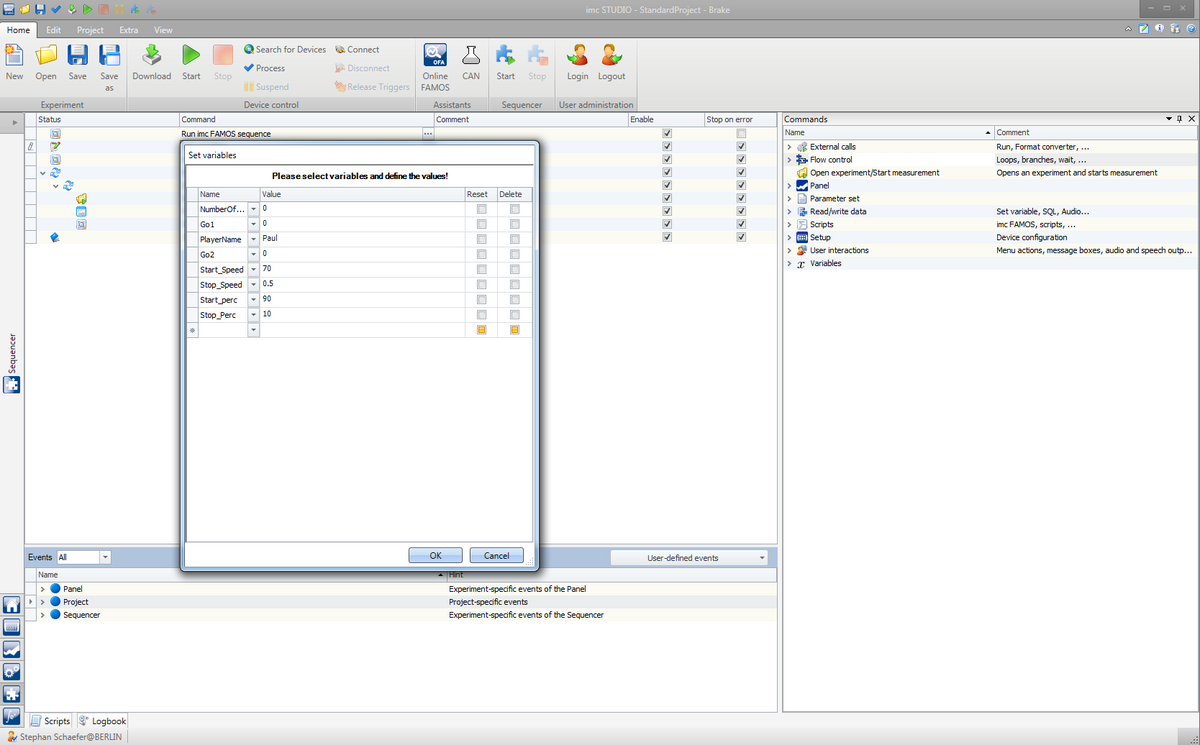

Porównywalnie do pisania prostej listy "rzeczy do zrobienia", sekwencja poleceń jest tworzona poprzez przeciąganie poszczególnych poleceń na listę w oknie Sequencer. Polecenia te są następnie konfigurowane za pomocą intuicyjnych menu i list wyboru. Oznacza to, że wszystkie opcje konfiguracji są wybierane w interaktywnym procesie. Niezależnie od tego, czy chodzi o wybór kanałów pomiarowych i zmiennych, czy też plików i ścieżek folderów, od samego początku można uniknąć literówek i błędów składni.

Oprócz zwykłych funkcji, takich jak Start, Stop i Save, dostępna jest szeroka gama dodatkowych funkcji, takich jak:

• Import parametrów zewnętrznych, takich jak parametry konfiguracyjne lub dane, na przykład z programu Microsoft Excel (csv)
• Ładowanie różnych konfiguracji pomiarowych
• Uruchamianie i ocena pomiarów zgodnie z określonymi sekwencjami lub działaniami użytkownika, np, Generowanie raportów
• Wysyłanie powiadomień e-mail
• Akustyczne wskazówki dla użytkownika (text-to-speech)
• Uruchamianie sekwencji analizy (imc FAMOS) i reakcja na ich wyniki
• Ogólne tworzenie skryptów (np. Visual Basic), w tym integracja z urządzeniami innych firm
• Struktury pętli dla złożonych operacji
• Aktywacja stron panelu do wizualizacji danych i interakcji z użytkownikiem

Automatyzacja stanowiska testowego wymaga możliwości pracy w czasie rzeczywistym, a deterministyczne czasy reakcji doprowadzają komputer PC do granic jego wydajności. imc STUDIO rozwiązuje to wymagające zadanie, łącząc opartą na urządzeniu platformę czasu rzeczywistego imc Online FAMOS z możliwościami projektowania i wizualizacji opartymi na komputerze PC.

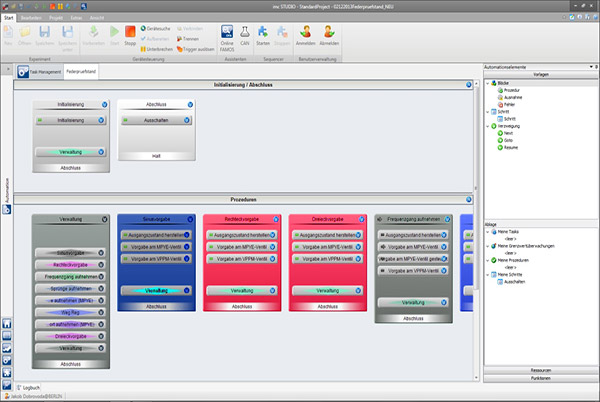

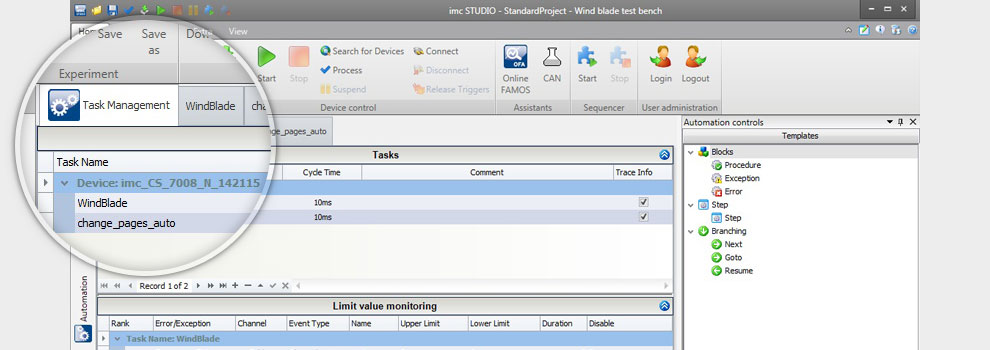

W zastosowaniach na stanowiskach testowych, w których obiekt testowy musi być umieszczony we wcześniej określonych sytuacjach testowych, wymagane jest sterowanie w czasie rzeczywistym z możliwością wyboru sygnału wyjściowego. Spektrum takich zastosowań rozciąga się od prostego wyjścia sygnału do sterowania opartego na logice, aż po złożone, wielozmienne systemy sterowania w pętli zamkniętej. W centrum automatyzacji stanowiska testowego znajduje się komponent oprogramowania imc STUDIO Automation, który umożliwia definiowanie procesu w oparciu o stany. W tym celu stany logiczne są definiowane, a następnie, za pomocą techniki Drag & Drop, łączone z takimi działaniami, jak ustawienie wyjścia cyfrowego, otwarcie określonej strony dialogowej, nawigacja po sygnale wyjściowym itp.

• Graficzne środowisko programistyczne
• Oparte na stanach definiowanie kroków automatyzacji i procedur testowych
• Łatwa konfiguracja za pomocą funkcji "przeciągnij i upuść" oraz notacji tekstowej
• Całkowicie deterministyczne czasy reakcji podczas pracy na sprzęcie imc obsługującym czas rzeczywisty
• Czas cyklu tak niski jak 0,1 ms
• Wszechstronna funkcjonalność: od prostego wyjścia sygnału do opartego na logice sterowania w pętli otwartej, aż do złożonego, wielozmiennego sterowania w pętli zamkniętej
• Równoległe synchroniczne i/lub asynchroniczne pomiary i zadania automatyzacji
• Monitorowanie w czasie rzeczywistym limitów wartości i stanów alarmowych

Platformy przetwarzania sygnałów imc Online FAMOS i imc Inline FAMOS umożliwiają sterowanie w pętli otwartej i zamkniętej oraz analizę danych na żywo. Ta ostatnia opiera się na obliczeniach zastosowanych do danych strumieniowych (dane z pomiarów w toku).

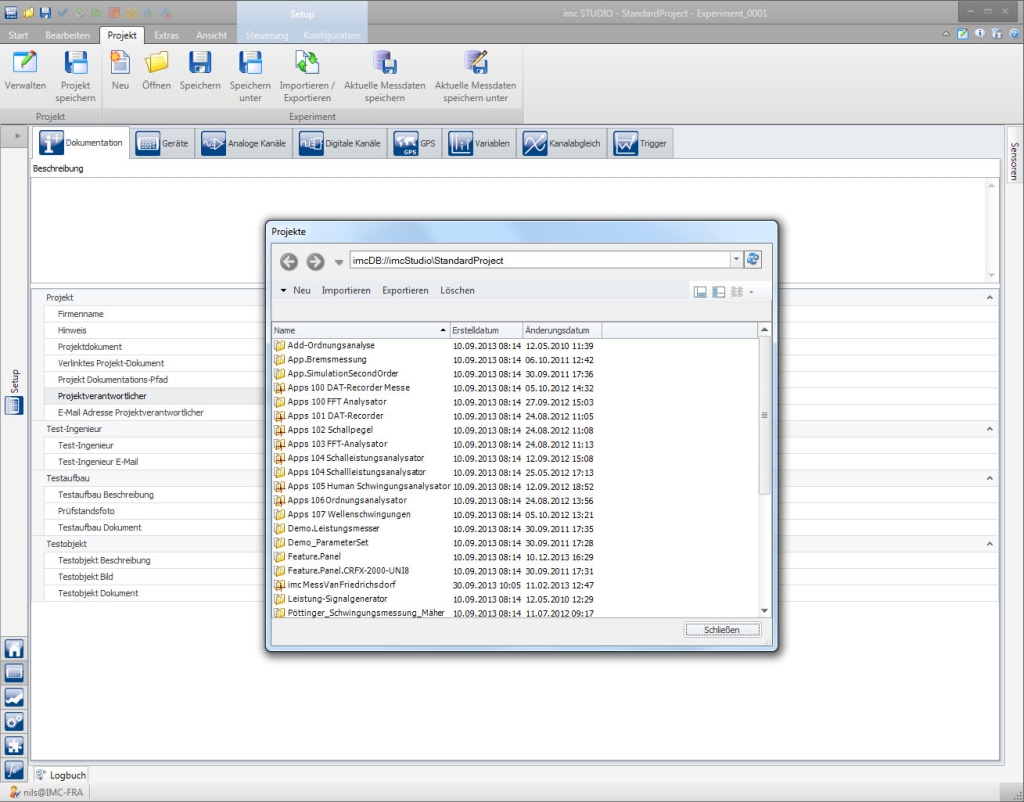

W celu zapewnienia pełnej dokumentacji i uporządkowanego przechowywania pomiarów i metadanych, imc STUDIO zapewnia kompleksowe zarządzanie projektami. Obsługuje systematyczne przechowywanie danych, w tym wszelkie dane objaśniające (metadane) i obliczenia, zapewniając w ten sposób pełną identyfikowalność projektu pomiarowego w dowolnym momencie. Przechowywanie danych może odbywać się systematycznie w systemie plików lub przy użyciu bazy danych pomiarowych imc.

Dzięki imc STUDIO można zdecydować, które funkcje i ustawienia będą dostępne dla różnych grup użytkowników. Za pomocą systemu ról i autoryzacji można na przykład tworzyć tryby konfiguracji i użytkownika. Zmniejsza to złożoność dla różnych grup użytkowników, zwiększa bezpieczeństwo obsługi, a tym samym zmniejsza potrzebę szkolenia. imc STUDIO pozwala na zdefiniowanie czterech oddzielnych poziomów użytkowników, których niezależna, szczegółowa dostępność i funkcje mogą być dowolnie określane. Poszczególne poziomy są chronione dowolnie wybieranymi hasłami.

Użytkownik może kontrolować, do których modułów ma dostęp, z jakich funkcji może korzystać i czy może wprowadzać zmiany.

Ograniczenia dostępności pozwalają na ukrycie tylko części lub nawet całości informacji konfiguracyjnych przed poszczególnymi użytkownikami lub grupami użytkowników. W ten sposób użytkownik ma dostęp tylko do niektórych aspektów systemu, które są dla niego niezbędne.

Co więcej, pomiary można skonfigurować tak, aby uruchamiały oprogramowanie w trybie pełnoekranowym, który będzie wyświetlał tylko określone interfejsy użytkownika (panele imc). W ten sposób administrator może przyznać niektórym użytkownikom dostęp tylko do interfejsów użytkownika specyficznych dla aplikacji i ograniczyć dostęp do wszelkich funkcji projektowych lub kontrolnych. W przeciwieństwie do tego, odpowiednio upoważnieni użytkownicy lub inżynierowie systemu mogą nadal mieć możliwość zmiany lub rekonfiguracji eksperymentu w dowolnym momencie.
