Elastyczny i inteligentny rejestrator danych z wieloma magistralami. imc integruje CAN FD z systemami pomiarowymi.
Dzięki inteligentnej serii rejestratorów danych imc BUSDAQflex masz dostęp do typowych systemów magistrali stosowanych w przemyśle motoryzacyjnym, kolejowym, lotniczym i maszynowym. Oprócz pozyskiwania surowych strumieni danych i kanałów protokołów obsługiwane jest również dekodowanie na żywo poszczególnych kanałów, a także złożonych protokołów, takich jak CCP, KWP2000, XCP, OBD2 itp. Standardowa konfiguracja podstawowa obejmująca 2 węzły CAN może zostać rozszerzona do 12 węzłów dla różnych magistrali polowych i pojazdowych w przypadku większych wariantów urządzeń.
-40° do +85°C
Temperatura robocza z dopuszczalną kondensacją
MIL-STD-810F
Szczególnie odporny na wstrząsy i wibracje
10 - 50 VDC
Duży zakres napięcia wejściowego
UPS
Niezawodna ochrona przed utratą danych w przypadku awarii zasilania
200 ms
Czas uruchamiania w trybie uśpienia
GPS
Synchroniczne rejestrowanie danych dotyczących położenia wraz z danymi dotyczącymi ruchu
Obsługiwane magistrale polowe:
Obsługiwane protokoły:
imc BUSDAQflex oferuje szeroki zakres opcji sieciowych: przewodowych lub bezprzewodowych. Za pomocą interfejsu Ethernet rejestrator można podłączyć bezpośrednio do komputera lub sieci firmowej.
W przypadku systemów zdalnych, takich jak testowanie floty lub monitorowanie obiektów, dostęp bezprzewodowy jest możliwy poprzez zintegrowaną sieć WLAN lub zewnętrzny router imc UMTS. Umożliwia to użytkownikom zdalne monitorowanie pojazdów, maszyn i zakładów, przeglądanie danych pomiarowych, określanie pozycji i dostosowywanie konfiguracji. Rejestratory danych serii imc BUSDAQflex oferują różne możliwości zdalnego dostępu:

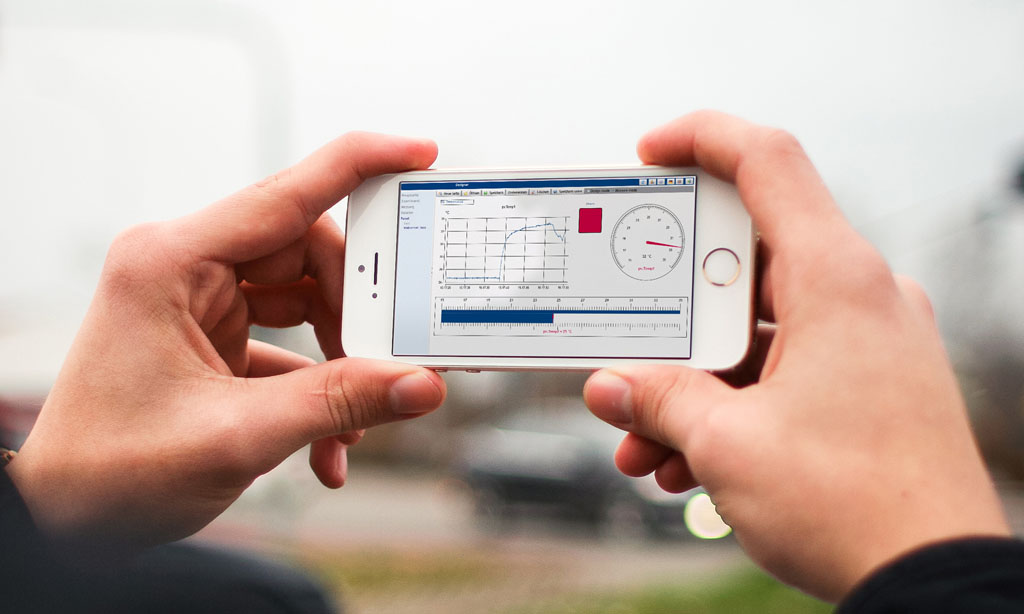

imc BUSDAQflex obsługuje standardowe protokoły ftp i https do ręcznego dostępu zdalnego. Użytkownicy mogą ładować zmierzone dane za pomocą standardowego programu ftp lub uzyskać dostęp do rejestratora danych za pośrednictwem przeglądarki internetowej. Jeśli rejestrator jest wyposażony w opcjonalny serwer internetowy imc REMOTE, posiada on własną „stronę główną”. Projektowanie stron odbywa się metodą „przeciągnij i upuść” z gotowymi elementami wyświetlania i sterowania. Oprócz przejrzystej prezentacji danych możliwe są również interakcje, takie jak uruchamianie, zatrzymywanie, wyzwalanie itp.

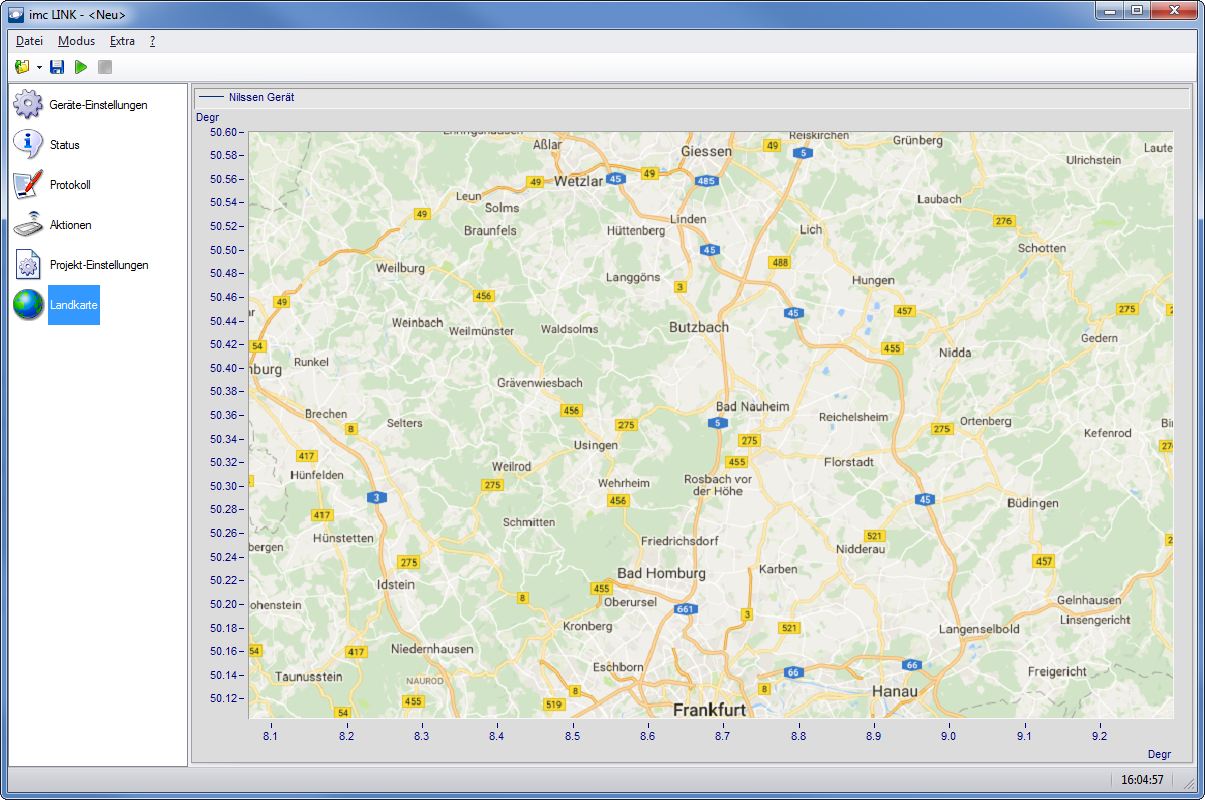

Za pomocą oprogramowania imc LINK dla systemu Windows można zrealizować automatyczny transfer danych z systemów pomiarowych imc do komputera PC lub serwera.
Ponadto można wyświetlać aktualne informacje o stanie pomiaru i urządzeniu pomiarowym, a także dane GPS. Szczególnie wygodna jest możliwość przesyłania transferowanych danych bezpośrednio do imc FAMOS w celu automatycznej oceny lub zapisywania ich w uporządkowanej formie w bazie danych pomiarowych imc SEARCH.

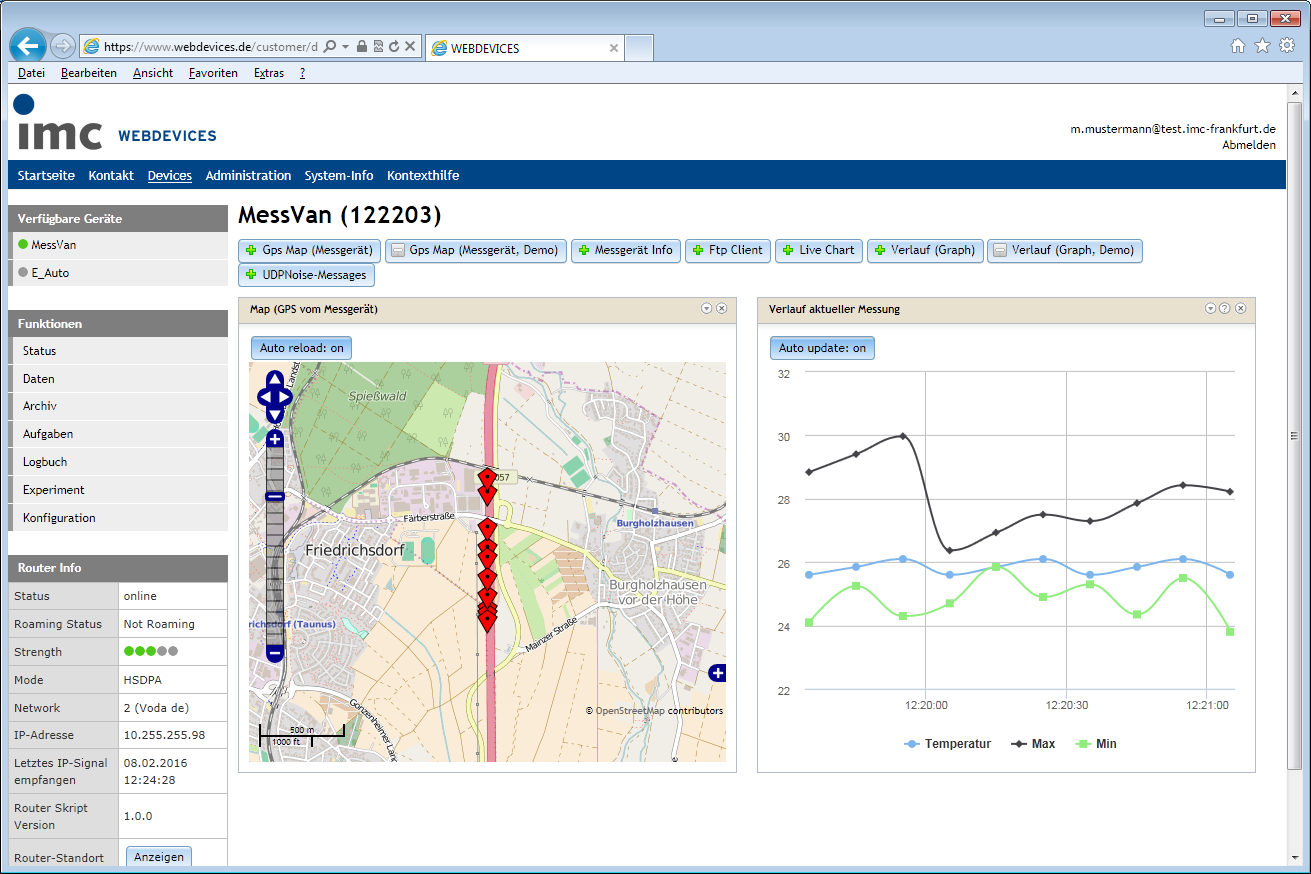

Dzięki technologii chmury imc WEBDEVICES dane z rejestratora są automatycznie przesyłane do chmury, sprawdzana jest ich integralność, a w razie potrzeby usuwane z rejestratora. Ponadto platforma chmury monitoruje wartości charakterystyczne i wysyła powiadomienia SMS-em lub e-mailem w przypadku przekroczenia limitów. Dostęp do chmury odbywa się za pomocą standardowej przeglądarki internetowej. Użytkownicy mogą śledzić informacje o stanie na żywo, pozycje GPS i wartości charakterystyczne, a także pobierać dane pomiarowe.
1: Tylko w przypadku urządzeń wyposażonych wyłącznie w interfejsy CAN/LIN, bez dodatkowych interfejsów magistrali polowej, takich jak CAN FD, FlexRay itp.
Platforma imc Online FAMOS działająca w czasie rzeczywistym umożliwia przekształcanie przychodzących danych pomiarowych bezpośrednio w wyniki, bez konieczności korzystania z komputera, bezpośrednio w urządzeniu pomiarowym.

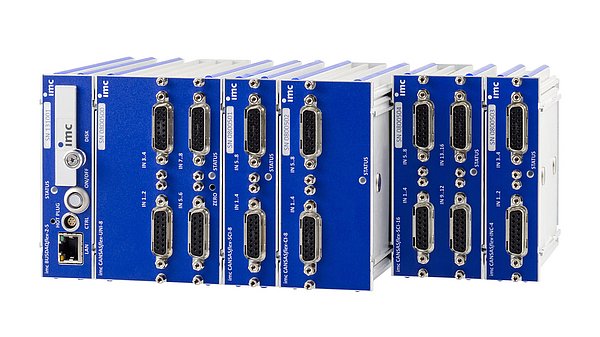

Rejestrator danych imc BUSDAQflex doskonale uzupełniają moduły serii imc CANSASflex. Moduły są podłączane bezpośrednio do rejestratora za pomocą mechanizmu zatrzaskowego i rozszerzają jego funkcjonalność o różne wejścia analogowe i cyfrowe. W rezultacie użytkownik otrzymuje wyjątkowo kompaktowy i modułowy system pomiarowy.

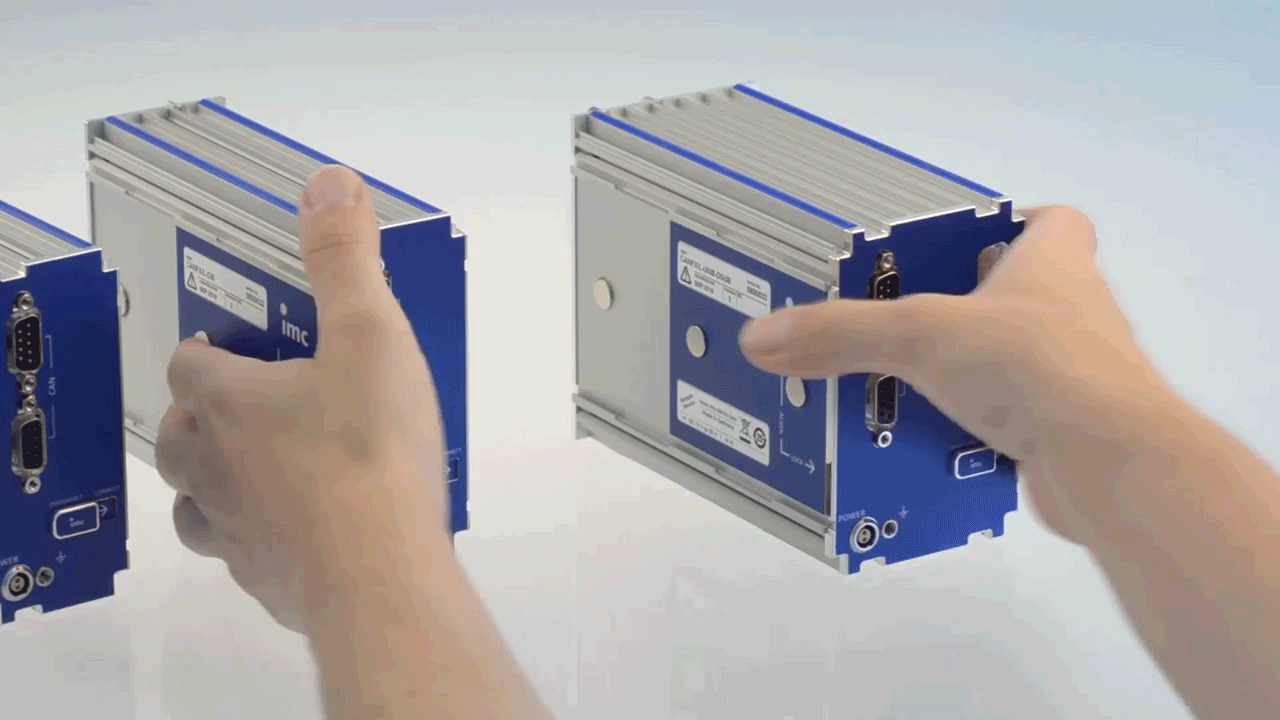

Moduły serii imc CANSASflex można szybko podłączyć za pomocą mechanizmu zatrzaskowego: zarówno mechanicznie, jak i elektrycznie. Bloki można łatwo tworzyć, po prostu łącząc poszczególne moduły bez użycia okablowania lub elementów mocujących.
imc BUSDAQflex-2-S / imc BUSLOGflex
imc BUSDAQflex-2
imc BUSDAQflex-4
imc BUSDAQflex-6
imc BUSDAQflex-8
imc BUSDAQflex-12
| imc BUSLOGflex | imc BUSDAQflex-2S | imc BUSDAQflex-2 | imc BUSDAQflex-4 | imc BUSDAQflex-6 | imc BUSDAQflex-8 | imc BUSDAQflex-12 | |
|---|---|---|---|---|---|---|---|
| Interfejsy bus | |||||||
| Węzły CAN | 2 | 2 | 2 | 2 (max. 4) | 2 (max. 6) | 2 (max. 8) | 2 (max. 12) |
| Rozszerzalny | nie | nie | nie | tak | tak | tak | tak |
| Obsługiwane moduły rozszerzeń | max. 1 moduł | max. 2 moduły | max. 3 moduły | max. 5 modułów | |||
| CAN | ● | ● | ● | ● | ● | ● | ● |
| CAN FD | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| LIN | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| FlexRay | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| EtherCAT | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| PROFIBUS | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| PROFINET-IRT | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Modbus | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| ARINC | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| MVB (EMD or ESD) | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Kistler RoaDyn | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| APPMOD | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Wejścia i wyjścia | |||||||
| Wejścia cyfrowe | 4 | 4 | 4 | 4 | |||
| Wyjścia cyfrowe | 4 | 4 | 4 | 4 | |||
| Łączność | |||||||
| Ethernet 100 Mbit | ● | ● | ● | ● | ● | ● | ● |
| Adapter WLAN (wewnętrzny) | ○ | ○ | ○ | ○ | |||
| Modem LTE 3G/4G (zewnętrzny) | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Połączenie GPS | ● | ● | ● | ● | |||
| Połączenie wyświetlacza | ● | ● | ● | ● | ● | ||
| Przechowywanie danych | |||||||
| Przechowywanie pierścieniowe | ● | ● | ● | ● | ● | ● | ● |
| Slot na kartę pamięci | CF-card | CF-card | CF-card | CF-card | CF-card | CF-card | CF-card |
| Oprogramowanie | |||||||
| Baza danych Vector (DBC) | ● | ○ | ○ | ○ | ○ | ○ | ○ |
| imc Online FAMOS (analiza w czasie rzeczywistym) | ○ | ○ | ○ | ○ | ○ | ○ | |
| Protokoły ECU (CCP, XCP itp.) | ○ | ○ | ○ | ○ | ○ | ○ | |
| imc REMOTE | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Serwer webowy | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Wideo | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Klucz: ● = Domyślne ○ = Opcjonalne | |||||||
