Rejestracja danych w trudnych warunkach środowiskowych, takich jak ekstremalne temperatury, rozpryski wody i intensywne wibracje, wymaga odpowiednio zabezpieczonego sprzętu pomiarowego. Dotyczy to zwłaszcza długotrwałych pomiarów na zewnątrz lub testów przeprowadzanych na pokładzie poruszających się pojazdów.
imc CRONOS-SL to bardzo kompaktowy, niezwykle wytrzymały system akwizycji danych (DAQ) przeznaczony do zastosowań w trudnych warunkach. Spełnia wymagania normy MIL STD810F i jest przystosowany do pracy w najtrudniejszych warunkach eksploatacyjnych pod względem temperatury, wilgotności, zanieczyszczeń, wstrząsów i wibracji. Kondycjonowanie sygnałów, konwersja AD, przetwarzanie online i przechowywanie danych są integralnymi elementami systemu pomiarowego. Dzięki temu imc CRONOS-SL idealnie nadaje się do zadań pomiarowych związanych z długotrwałymi testami i monitorowaniem, np. na pokładach pojazdów, maszyn lub w zewnętrznych miejscach pomiarowych, gdzie konwencjonalne urządzenia pomiarowe często nie są w stanie sprostać warunkom środowiskowym.
System pomiarowy do wymagających zadań testowych i pomiarowych.
Seria imc CRONOS-SL jest dostępna w dwóch różnych wersjach obudowy. Dzięki swobodnie konfigurowalnej konstrukcji wzmacniacza pomiarowego, imc CRONOS-SL umożliwia bezpośrednie podłączenie dowolnych sygnałów i czujników oraz zapewnia zarówno zasilanie, jak i kondycjonowanie. Umożliwia to idealne dostosowanie systemu do szerokiej gamy zadań pomiarowych. Oprócz akwizycji surowych danych, można w czasie rzeczywistym wykonywać dowolnie definiowane przetwarzanie sygnałów kanałów. Wszystkie kanały analogowe lub cyfrowe, a także obliczone strumienie danych, są dostępne do wykorzystania w zadaniach sterowania w pętli otwartej i zamkniętej lub do monitorowania wartości granicznych. Tymczasem kanały pomiarowe przenoszone przez magistralę CAN i kodowane w różnych protokołach mogą być akwizytowane synchronicznie z innymi i przetwarzane w taki sam sposób, jak analogowe kanały pomiarowe.
imc CRONOS-SL jest wyposażony w interfejs Ethernet TCP/IP, za pomocą którego łączy się z komputerem PC. Możliwe są również pomiary synchroniczne z dowolnymi dodatkowymi systemami akwizycji danych imc.

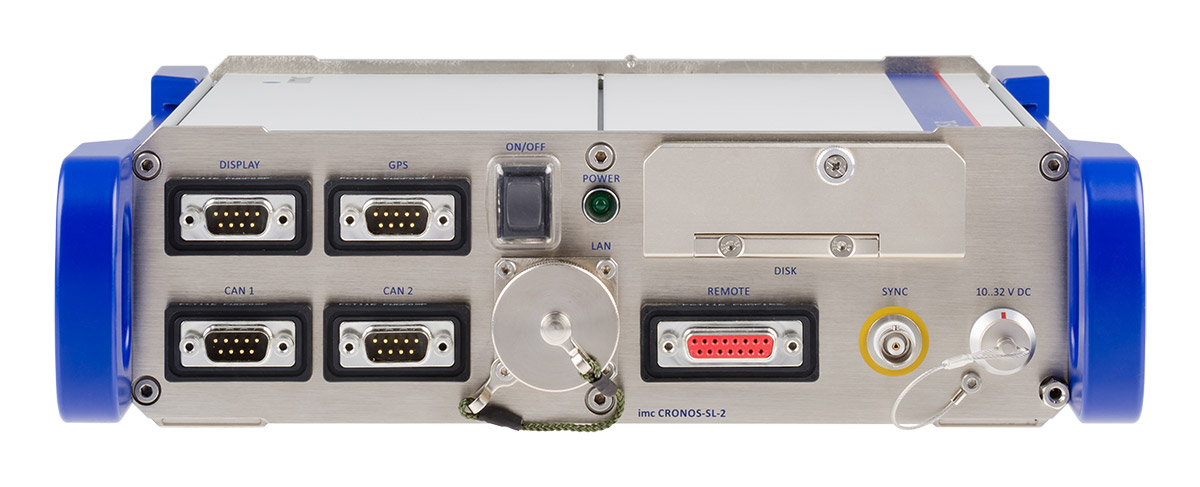

imc CRONOS-SL2
Wymiary w mm (szer. x wys. x gł.): 256 x 80 x 350, masa: ok. 6,5 kg

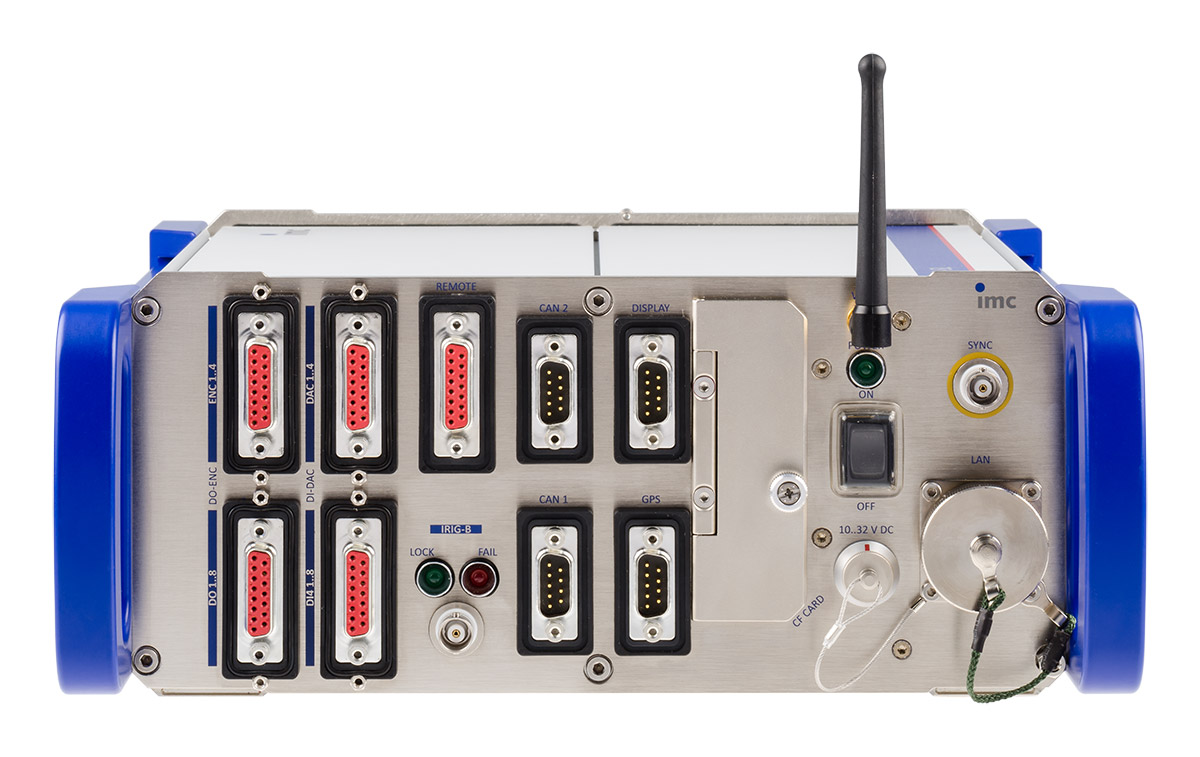

imc CRONOS-SL4
Wymiary w mm (szer. x wys. x gł.): 286 x 116 x 352, maga: ok. 8 kg
Modułowa konstrukcja urządzenia i jego uniwersalna łączność zapewniają elastyczność niezbędną do wykonywania różnorodnych zadań pomiarowych i sterujących za pomocą jednego przyrządu. Wybierz spośród szerokiej gamy przetworników sygnałów, aby optymalnie wykonać zadania pomiarowe. Pomożemy Ci w wyborze odpowiedniego typu. Skontaktuj się z nami.
| UNI2-8 | DCB2-8 | |
|---|---|---|
| Kanały | 8 | 8 |
| TEDS | ● | ● |
| Szybkość na kanał | ||
| Maksymalna częstotliwość próbkowania | 100 kHz | 100 kHz |
| Maksymalna przepustowość | 48 kHz | 5 kHz |
| Napięcie | ||
| Napięcie do 10 V | ● | ● |
| Napięcie do 50 V | ● | |
| Prąd | ||
| 20 mA Wewnętrzny shunt | ● | ● |
| Temperatura | ||
| Termopara | ● | ● |
| PT100 | ● | ● |
| Tryb mostka | ||
| Pełny mostek | ● | ● |
| Półmostek | ● | ● |
| Ćwierćmostek | ● | ● |
| Wzbudzenie DC | ● | ● |
| Różne | ||
| Zasilanie czujnika | ● | ● |
| DI16-DO8-ENC4 | |
|---|---|
| Wejścia/wyjścia cyfrowe | |
| Bity wejściowe | 16 |
| Bity wyjściowe | 8 |
| Enkoder przyrostowy | |
| Wejścia | 4 |
| Tryb kwadraturowy | 2 |
Urządzenie imc CRONOSflex jest konfigurowane i obsługiwane za pomocą dołączonego pakietu oprogramowania imc STUDIO. Oferując kompleksowe rozwiązanie do konfiguracji, wizualizacji, raportowania i automatyzacji testów, imc STUDIO zostało zaprojektowane tak, aby dostosować się do potrzeb użytkownika w zakresie interakcji z oprzyrządowaniem testowym i pomiarowym oraz jest w pełni zintegrowane z imc CRONOSflex.
imc STUDIO to znacznie więcej niż ograniczone, uniwersalne oprogramowanie dołączone do większości urządzeń do akwizycji danych. Dzięki łatwo konfigurowalnemu interfejsowi użytkownika, imc STUDIO eliminuje potrzebę czasochłonnego i złożonego programowania, debugowania i konserwacji oprogramowania.
Niezależnie od tego, czy jesteś inżynierem mechanikiem zbierającym własne dane rozwojowe w terenie, inżynierem testowym tworzącym konsolę operatora komórki testowej dla wielu użytkowników, czy też kierownikiem inżynierii odpowiedzialnym za strategię pomiarową i kontrolną na poziomie przedsiębiorstwa, imc STUDIO zapewnia wielofunkcyjne, wielofunkcyjne i skalowalne rozwiązanie pod jednym parasolem.
Sercem imc STUDIO jest kompletny zestaw narzędzi, łączący wiele oddzielnych narzędzi w płynnym i całkowicie zintegrowanym środowisku:
Pomiary wykonywane w trudnych warunkach środowiskowych, takich jak ekstremalne temperatury, rozpryski wody i intensywne wibracje, wymagają odpowiednio zabezpieczonego sprzętu pomiarowego. System imc CRONOS-SL udowodnił, że warunki te nie mają wpływu na jego precyzję, dynamikę ani elastyczność; spełnia on normę MIL STD810F w zakresie odporności na wibracje i wstrząsy oraz działa w szerokim zakresie temperatur.
Dzięki swobodnie konfigurowalnej konstrukcji wzmacniacza pomiarowego, imc CRONOS-SL umożliwia bezpośrednie podłączenie wszystkich istotnych sygnałów i czujników oraz zapewnia zarówno zasilanie, jak i kondycjonowanie. Umożliwia to idealne dostosowanie systemu do szerokiej gamy zadań pomiarowych. Oprócz akwizycji surowych danych, można w czasie rzeczywistym wykonywać dowolnie definiowane przetwarzanie sygnałów kanałów. Wszystkie kanały analogowe lub cyfrowe, a także obliczone strumienie danych, są dostępne do wykorzystania w zadaniach sterowania w pętli otwartej i zamkniętej lub do monitorowania wartości granicznych. Tymczasem kanały pomiarowe przenoszone przez magistralę CAN i kodowane w różnych protokołach mogą być pozyskiwane w synchronizacji z innymi i przetwarzane w taki sam sposób, jak analogowe kanały pomiarowe.
imc CRONOS-SL łączy się z komputerem PC poprzez interfejs Ethernet TCP/IP. W razie potrzeby do konfiguracji sieci można łatwo dodać dodatkowe i zsynchronizowane urządzenia pomiarowe imc.

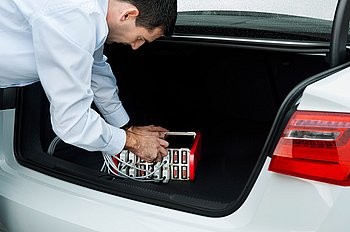

imc CRONOS-SL działa autonomicznie i bez komputera. Dane są zapisywane na wytrzymałej karcie CompactFlash. Zapewnia to pełne przechowywanie danych pomiarowych i maksymalne bezpieczeństwo danych. Jeśli kierowca potrzebuje wyświetlacza danych pomiarowych, stosuje się wytrzymały i jasny wyświetlacz TFT. Umożliwia to wywołanie różnych ustawień urządzenia, uruchomienie i zatrzymanie pomiaru, a także wyświetlenie różnych graficznych danych pomiarowych.
Wyobraź sobie, że Twoje pojazdy testowe znajdują się na Alasce, a Twoje biuro w Monachium. Dzięki połączeniu imc CRONOS-SL i oprogramowania imc LINK nie musisz się martwić o przeziębienie. Dzięki temu rozwiązaniu imc zawsze będziesz mieć dokładny przegląd przebiegu pomiarów z biura w Monachium i w razie potrzeby będziesz mógł podjąć odpowiednie działania z dowolnego miejsca.
imc LINK został zaprojektowany specjalnie do zdalnego dostępu do przyrządów i zapewnia płynny, bezpieczny i zautomatyzowany transfer danych z urządzeń pomiarowych, niezależnie od tego, czy są one podłączone do komputera, czy nie. Dzięki informacjom w czasie rzeczywistym, takim jak pozycja GPS, zawsze wiesz, gdzie znajduje się obiekt testowy.
imc LINK umożliwia również bezpośrednią obserwację wybranych wartości pomiarowych lub stanu urządzenia i, w razie potrzeby, szybkie podjęcie działań. Dzięki funkcji czarnej skrzynki niezwykle wytrzymałego imc CRONOS-SL Twoje dane są zawsze zabezpieczone. Analiza danych i generowanie raportu za pomocą imc-FAMOS może odbywać się natychmiast. Ocenę można łatwo zakończyć, zapisując wyniki w wybranej lokalizacji w sieci.
