Precyzyjne pomiary temperatury w środowiskach wysokiego napięcia do 1400 V.
Niezależnie od tego, czy chodzi o stanowisko testowe, zastosowanie pokładowe w pojeździe, czy zastosowania przemysłowe - gdy wymagane jest synchroniczne w czasie, dynamiczne lub zdecentralizowane pozyskiwanie dużej liczby kanałów - idealnym rozwiązaniem są wydajne moduły imc CANSAS.
Wyposażone w precyzyjne wzmacniacze pomiarowe moduły imc CANSAS umożliwiają bezpośrednie podłączenie wszystkich typowych czujników i sygnałów w środowisku mechatronicznym. Zdigitalizowane sygnały pomiarowe są wysyłane jako komunikaty CAN i mogą być odczytywane i rejestrowane przez dowolny system akwizycji danych, automatyki lub sterowania wyposażony w interfejs CAN. imc BUSDAQflex to idealny wybór do rejestracji danych CAN: można go podłączyć jednym kliknięciem.
imc CANSASflex
Moduły z przyciskami do zastosowań laboratoryjnych, na stanowiskach badawczych oraz w aplikacjach mobilnych na maszynach, urządzeniach i pojazdach.

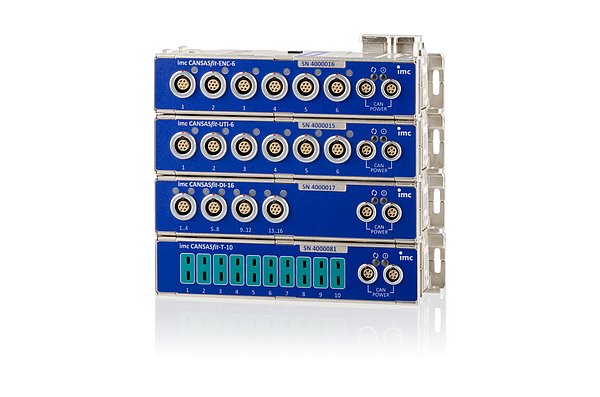

imc CANSASfit
Solidne i kompaktowe moduły do mobilnych pomiarów w pojazdach i maszynach.
imc µ-CANSAS
Ultrakompaktowe i wytrzymałe moduły pomiarowe jednokanałowe z wyjściem CAN.

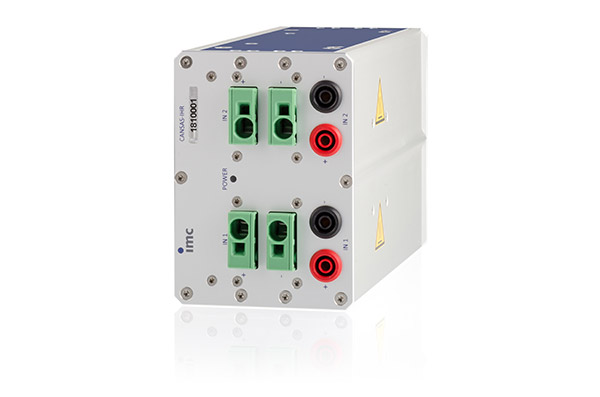

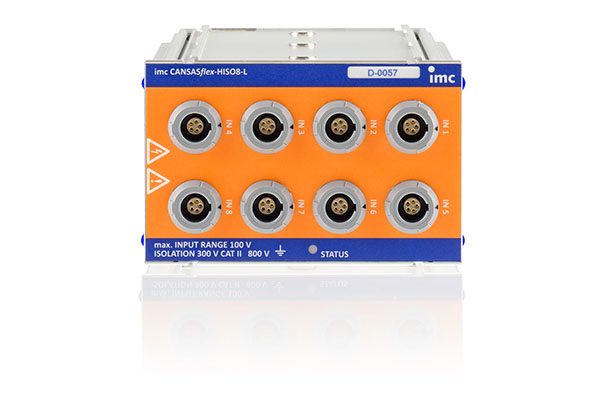

Moduły pomiarowe wysokiego napięcia
Moduły pomiarowe o wysokiej izolacji do termopar, czujników PT100 i niskich napięć o wysokim potencjale.

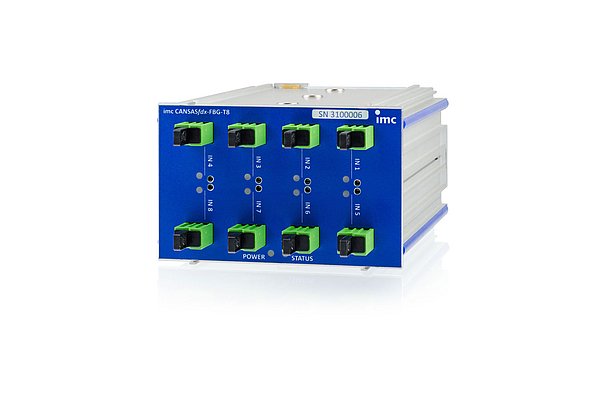

Moduły pomiarowe CAN z światłowodami
Moduły pomiarowe CAN z włóknami światłowodowymi do niezawodnego pomiaru temperatury w środowiskach wysokiego napięcia.
Pomiar prądu w szerokim zakresie
Moduł pomiarowy do ciągłego pomiaru prądu spoczynkowego, prądu roboczego i trybów uśpienia.

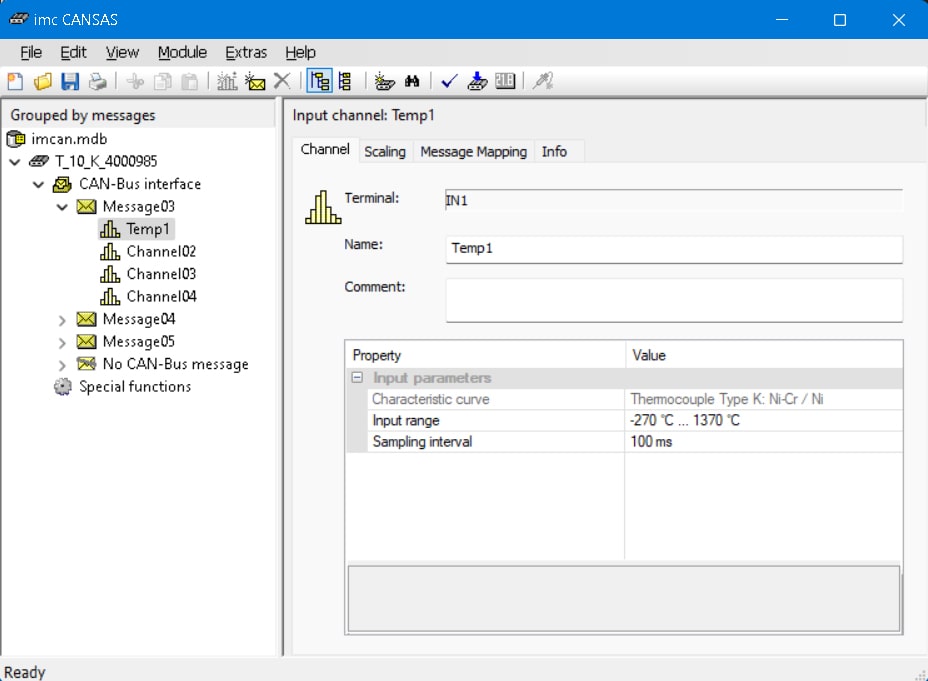

Łatwość obsługi i intuicyjna obsługa to cechy charakterystyczne bezpłatnego oprogramowania konfiguracyjnego imc CANSAS, które umożliwia pełną konfigurację modułów imc CANSAS i wzmacniaczy pomiarowych. Ale co obejmuje konfiguracja modułu imc CANSAS? Określa ona na przykład, jaki typ czujnika jest podłączony, a jeśli wykryte zostaną czujniki z TEDS, automatycznie parametryzuje moduły pomiarowe. Ponadto przeprowadzana jest wstępna obróbka i tworzenie kanałów wirtualnych, a wiele modułów może być zsynchronizowanych.
Konfiguracja za pomocą komputera:
Po uruchomieniu oprogramowania konfiguracyjnego imc CANSAS na komputerze można wybrać preferowany interfejs PC-CAN w zależności od zastosowania, np. adapter USB-CAN lub jedno z urządzeń imc wyposażonych w CAN, takie jak imc BUSDAQ. W ten sposób za pomocą urządzenia wyposażonego w CAN i oprogramowania konfiguracyjnego imc CANSAS na komputerze można niezawodnie skonfigurować podłączone moduły imc CANSAS.
Efekt pamięci:
Po skonfigurowaniu moduły imc CANSAS zapisują swoje ustawienia w wbudowanej pamięci flash. Oszczędza to czas i upraszcza rutynowe prace. Po podłączeniu zasilania moduły automatycznie rozpoczynają wykonywanie swoich zadań, takich jak akwizycja danych lub wysyłanie wartości zadanych. Wielokolorowa dioda LED zdefiniowana przez użytkownika służy do wskazywania stanu pracy modułu imc CANSAS.
Możliwości interfejsu: biblioteki COM™ i LabVIEW VI™:
Wydajna integracja systemu ma kluczowe znaczenie w przypadku stanowisk testowych i innych dedykowanych środowisk testowych. Dlatego oprogramowanie imc CANSAS zawiera takie interfejsy, jak biblioteki COM™ i LabVIEW VI™. Jeśli chodzi o wymianę informacji, eksport jest możliwy w następujących formatach: format cba firmy imc (CAN-bus assistant) i standardowy format bazy danych CAN (.dbc), a także w formacie XML.

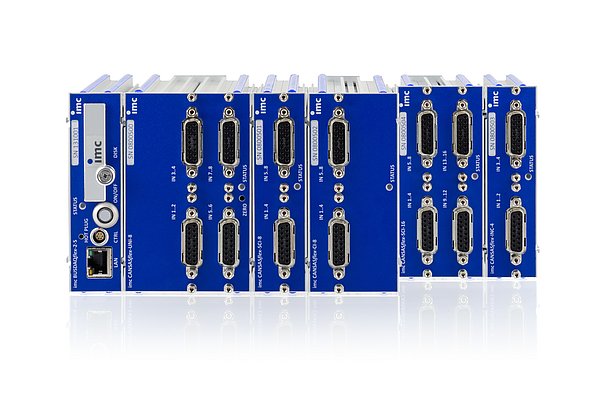

Moduły można instalować zarówno w układzie rozproszonym przestrzennie, jak i jako jednostkę centralną. Łączenie modułów nie może być prostsze: dzięki innowacyjnemu mechanizmowi zatrzaskowemu imc moduły są połączone ze sobą elektrycznie i mechanicznie – bez konieczności użycia narzędzi lub okablowania.
W stanowiskach testowych lub fabrykach często pożądana jest scentralizowana konstrukcja systemu pomiarowego. Moduły imc CANSASflex można włożyć do konfiguracji rackowej lub uchwytu modułowego. Powoduje to automatyczne zasilenie modułu i podłączenie go do magistrali CAN. Podczas pracy moduły można dodawać lub wymieniać. Dzięki zintegrowanej funkcji rozpoznawania czujników (TEDS) gwarantowane jest bezpieczne podłączenie czujników i bezbłędna konfiguracja.
Na stanowiskach testowych wymagany jest elastyczny i łatwy w integracji sprzęt pomiarowy. Elastyczna, modułowa konstrukcja imc CANSAS stanowi idealne rozwiązanie. Od modułów uniwersalnych, które mogą mierzyć napięcie, prąd, temperaturę lub odkształcenie, po moduły specjalne do pomiaru ciśnienia, wysokiego napięcia lub wysokiej izolacji – wybór należy do Ciebie. W zależności od zadania wybrany moduł pomiarowy można łatwo podłączyć do stelaża. Powoduje to automatyczne zasilenie modułu i podłączenie go do magistrali CAN. Funkcja Hot-Plugging umożliwia dodawanie lub wymianę modułów nawet podczas pracy.
Nawet w trudnych warunkach środowiskowych w zastosowaniach mobilnych moduły imc CANSAS zapewniają precyzyjne pomiary w szerokim zakresie temperatur i są odporne na kondensację wynikającą z przekroczenia punktu rosy. Do pracy w komorze silnika dobrze nadają się szczególnie kompaktowe i wytrzymałe moduły imc CANSASfit, które mogą pracować w temperaturach od -40° do +125° C. Moduły te są zbudowane zgodnie z normami IP65 i MIL-STD-810F i są odporne na zabrudzenia, rozpryski wody, wibracje i wstrząsy. Po skonfigurowaniu systemy imc CANSAS automatycznie dostarczają dane po podłączeniu zasilania.

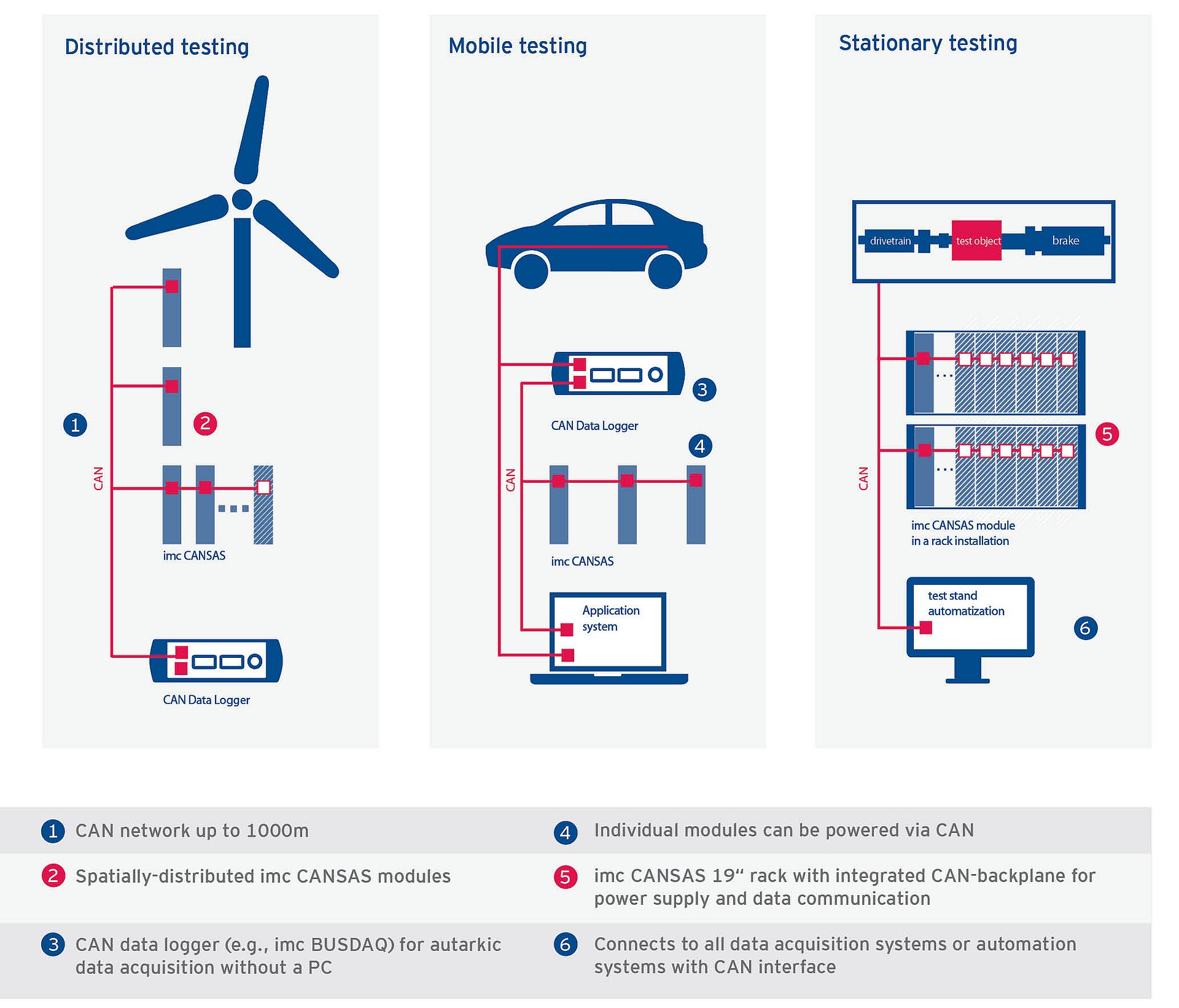

W przypadku szeroko rozpowszechnionych urządzeń pomiarowych, takich jak pociągi, statki, samoloty, dźwigi, turbiny wiatrowe lub place budowy, koszt okablowania czujników jest wysoki. Ponadto długie, wielożyłowe kable testowe są drogie i podatne na zakłócenia i szumy sygnału. Tutaj imc CANSAS pokazuje swoje zalety. Dzięki kompaktowej obudowie oraz autarkicznej konstrukcji zasilania i pracy każdy moduł pomiarowy można umieścić blisko czujnika. Pozyskane sygnały są przesyłane cyfrowo i izolowane galwanicznie przez CAN (do 1000 m) i rejestrowane synchronicznie np. za pomocą systemu akwizycji danych imc.
