Dzięki imc CRONOSflex oferujemy modułowy system, który zapewnia bezprecedensowy stopień elastyczności w konfiguracji systemu akwizycji danych (DAQ). System nie wymaga stelaża ani ramy. Zarówno jednostka bazowa, jak i moduły pomiarowe (wzmacniacze lub kondycjonery) mają niezależne obudowy: dzięki solidnemu mechanizmowi "Click Mechanism" można je łatwo podłączyć bezpośrednio do siebie lub alternatywnie rozdzielić przestrzennie za pomocą standardowego kabla sieciowego. Możliwa jest odległość do 100 m pomiędzy poszczególnymi modułami.
Mechanizm zatrzaskowy dla wygody użytkownika
Imc CRONOSflex pokrywa cały zakres częstotliwości fizycznych wymagań testowych i pomiarowych, zapewniając do 2 MSamples/s z szybkością kanału do 100 kSamples/s. Moduły pomiarowe są dostępne dla każdego popularnego typu sygnału i czujnika. Doświadcz elastyczności modułowego, przestrzennego systemu akwizycji danych (DAQ).
Modułowy system testowy i pomiarowy do często zmieniających się zadań
Dzięki serii imc CRONOSflex, imc oferuje modułowy system, który zapewnia niespotykany dotąd poziom elastyczności, jeśli chodzi o kompilację systemu pomiarowego.

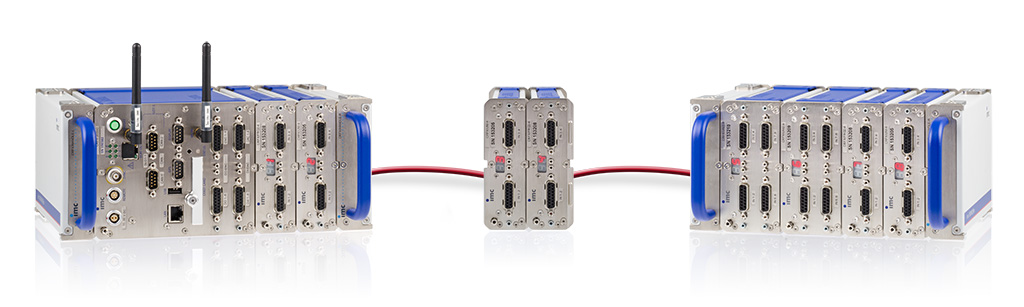

System nie wymaga stelaża, ponieważ zarówno jednostka bazowa, jak i dodatkowe moduły flex (wzmacniacze i kondycjonery) mają oddzielne, zatrzaskowe obudowy.
|
CRFX-400 z opcjonalnym interfejsem CAN-Bus
|
CRFX-2000G z opcjonalnym interfejsem CAN-Bus i Multi-ID
|
|
|---|---|---|
| Ogólne | ||
| Sumaryczna częstotliwość próbkowania | 400 kSps | 2000 kSps |
| Warunki pracy | ||
| Standardowy zakres temperatur pracy | -10°C do +55°C | -10°C do +55°C |
| Rozszerzony zakres temperatur (od -40°C do +85°C, z kondensacją) | ○ | |
| Odporność na wstrząsy i wibracje | MIL-STD-810 | MIL-STD-810 |
| Moduły pomiarów analogowych | ||
| Połączenia pomiarowe | Modułowe | Modułowe |
| Łączność | ||
| Ethernet | 100 Mbit | 1 Gbit |
| WLAN (WiFi) IEEE 802.11g (54 Mbit/s) | ○ | ○ |
| WLAN (WiFi) IEEE 802.11n (300 Mbit/s), podwójna antena | × | ○ |
| Bezprzewodowy UMTS, 3G, 4G | ○ | ○ |
| Systemowa magistrala EtherCAT | ● | ● |
| Złącze GPS | ● | ● |
| Złącze wyświetlacza | ● | ● |
| Zdalnie sterowany główny wyłącznik | ● | ● |
| Programowalne sygnalizowanie stanu (LED) | ● | ● |
| Izolowany sygnał SYNC | × | ● |
| Pamięć danych | ||
| Gniazdo karty CF | ● | × |
| Gniazdo karty CFast | × | ● |
| Port USB 2.0 host (zewnętrzna pamięć przenośna) | ● | ● |
| Magazynowanie na PC / dysku sieciowym | ● | ● |
| Wewnętrzny dysk IDE | ○ | ○ |
| Funkcje autonomiczne | ||
| Niezależna od PC funkcja wyzwalania | ● | ● |
| Wbudowana analiza danych w czasie rzeczywistym (Online FAMOS) | ● | ● |
| Samodzielna praca bez PC, automatyczny start (timer, czas absolutny) | ● | ● |
| Synchronizacja i zegar | ||
| Master-Slave między różnymi systemami czasowymi | ● | ● |
| Synchronizacja sieciowa NTP | ● | ● |
| Synchronizacja sieciowa PTP | × | ● |
| Poprzez zewnętrzny sygnał GPS | ○ | ○ |
| Poprzez zewnętrzny sygnał IRIG-B + DCF-77 | ○ | ○ |
| Wielokrotne rejestrowanie danych, multi-shot | ● | ● |
| Zaawansowane funkcje wyzwalania (pre/post-trigger) | ● | ● |
| Rozszerzenia Fieldbus | ||
| CAN | ○ | ○ |
| CAN FD | ○ | ○ |
| LIN | ○ | ○ |
| FlexRay | ○ | ○ |
| XCPoE (Master lub Slave) | ○ | ○ |
| EtherCAT Slave | ○ | ○ |
| Profinet | ○ | ○ |
| Profibus | ○ | ○ |
| Modbus | ○ | ○ |
| ARINC | ○ | ○ |
| MVB (EMD lub ESD) | ○ | ○ |
| IPCom | ○ | ○ |
| Rozszerzenie Multi-I/O jednostki bazowej | ||
| Wejścia/wyjścia cyfrowe, licznik impulsów, wyjście analogowe | ○ | ○ |
| Syntezator sygnałów, regulator PID | ○ | ○ |
| Zasilanie | ||
| Wejście DC 10V do 50V | ● | ● |
| Izolowana elektronika systemowa | ● | ● |
| Zasilacz AC/DC (110 do 230VAC) | ● | ● |
| Zasilanie modułów zdalnych przez Power-over-EtherCAT | ● | ● |
| Integralność danych po zaniku zasilania | ● | ● |
| UPS (bateria żelowa) | ○ | ○ |
| UPS (wydłużona pojemność, Li-Ion) | ○ | ○ |
|
Legenda: ● = Domyślnie × = Niedostępne ○ = Opcjonalnie |
||
Jako część rodziny imc CRONOS, nowy imc CRONOSflex kontynuuje tradycję wspierania bezpośrednich pomiarów praktycznie każdego czujnika dostępnego do pomiarów mechanicznych, elektromechanicznych i mechatronicznych. Wielokanałowe sygnały mieszane, zarówno wejścia analogowe, liczniki i wejścia enkoderów inkrementalnych, jak i sygnały oparte na magistralach polowych, takich jak CAN-bus, GM LAN lub LIN... imc CRONOSflex mierzy wszystko.
Pomiary modułowe
Z prędkością do 100kSps na kanał i obsługą przepustowości do 2 milionów próbek na sekundę w każdej jednostce bazowej, a także z konfigurowalnymi programowo kondycjonerami sygnałów o wysokiej precyzji i zintegrowanymi zasilaczami czujników - imc CRONOSflex może sprostać nawet najtrudniejszym wyzwaniom związanym z akwizycją danych, działając z wysoką precyzją w wymagających warunkach środowiskowych.
Najbardziej uderzającą cechą systemu imc CRONOSflex jest mechanizm imc Click Mechanism - można dodawać lub usuwać kondycjonowane sygnałem analogowe kanały wejściowe z systemu imc CRONOSflex w ciągu kilku sekund, po prostu "klikając" moduł. Sztywna obudowa modułu i automatyczne rozpoznawanie przez oprogramowanie imc STUDIO zapewniają najwyższą elastyczność modułowości. Alternatywnie, moduły imc CRONOSflex mogą być dystrybuowane, połączone z jednostką bazową lub innymi blokami satelitarnymi za pomocą standardowego kabla Ethernet.
Podobnie jak w przypadku wszystkich wejść systemu akwizycji danych imc, moduły imc CRONOSflex integrują kondycjonowanie sygnału, filtrowanie analogowe, precyzyjne 24-bitowe digitalizatory i cyfrowe sygnały.
| UNI2-8 | UNI4 | |
|---|---|---|
| Liczba kanałów | 8 | 4 |
| TEDS | ● | ● |
| Szybkość na kanał | ||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia | 48 kHz | 48 kHz |
| Tryb napięciowy | ||
| Izolacja | ● | ● |
| Napięcie do 10 V | ● | ● |
| Napięcie do 50 V / 60 V | ● | |
| Izolacja do 800 V | ○ | |
| Napięcie do 1000 V | ||
| Prąd | ||
| Wewnętrzny bocznik 20 mA | ● | ● |
| 20 mA | ● | |
| Wkładka bocznikowa | ● | |
| Temperatura | ||
| Termopara (TC) | ● | ● |
| PT100 (RTD) | ● | ● |
| PT1000 (RTD) | ● | |
| Tryb mostkowy (DMS) | ||
| Mostek pełny | ● | |
| Półmostek | ● | |
| Ćwierćmostek | ● | |
| Pobudzenie DC | ● | |
| Pobudzenie AC (CF) | ○ | |
| Audio i wibracje | ||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● |
| Wtyk ICP | ○ | ○ |
| Ładunek | ||
| Zintegrowany tryb pomiaru ładunku | ||
| Pozostałe | ||
| Zasilanie czujników | ● | ● |
| Zasilanie czujnika / kanał | ○ | ○ |
| Szerokość modułu w mm | 62 | 43 |
| Legenda: ● = Domyślnie ○ = Opcjonalnie | ||
| LV3-8 | ISO2-8 | ISOF-8 | ISO-8-LI | ISO-8-T-8L/2L | HV2-4U | HV2-2U2 | |
|---|---|---|---|---|---|---|---|
| Liczba kanałów | 8 | 8 | 8 | 8 | 8 | 4 | 2+2 |
| TEDS | ● | ● | ● | ● | ● | ● | ³ |
| Szybkość na kanał | |||||||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia | 48 kHz | 11 kHz | 48 kHz | 11 kHz | 1 kHz | 48 kHz | 48 kHz |
| Tryb napięciowy | |||||||
| Izolacja do 60 V | ● | ● | ● | ● | |||
| Izolacja do 800 V | ● | ||||||
| Napięcie do 10 V | ● | ● | ● | ● | ● | ||
| Napięcie do 50 V / 60 V | ● | ● | ● | ● | |||
| Napięcie do 1000 V | ● | ● | |||||
| Prąd | |||||||
| Wewnętrzny bocznik 20 mA | ● | ● | ● | ● | |||
| Wkładka bocznikowa 20 mA | ● | ● | ● | ● | |||
| Temperatura | |||||||
| Termopara (TC) | ● | ● | |||||
| RTD (PT100) | ● | ● | |||||
| Tryb mostkowy (DMS) | |||||||
| Mostek pełny | |||||||
| Półmostek | |||||||
| Ćwierćmostek | |||||||
| Pobudzenie DC | |||||||
| Pobudzenie AC (CF) | |||||||
| Audio i wibracje | |||||||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● | |||||
| Wtyk ICP | ○ | ○ | ○ | ○ | ○ | ||
| Ładunek | |||||||
| Zintegrowany tryb pomiaru ładunku | |||||||
| Pozostałe | |||||||
| Zasilanie czujników | ● | ● | ● | ● | ● | ● | ● |
| Zasilanie czujnika / kanał | ○ | ○ | ○ | ||||
| Szerokość modułu w mm | 43 | 43 | 43 | 43 | 82 | 82 | 82 |
| Legenda: ● = Domyślnie ○ = Opcjonalnie | |||||||
| DCB2-8 | DCBC2-8 | B-8 | BC-8 | BR2-4 | |
|---|---|---|---|---|---|
| Liczba kanałów | 8 | 8 | 8 | 8 | 4 |
| TEDS | ● | ● | ● | ● | ● |
| Szybkość na kanał | |||||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia | 5 kHz | 5 kHz | 48 kHz | 48 kHz | 14 kHz |
| Tryb napięciowy | |||||
| Izolacja | ● | ● | |||
| Napięcie do 10 V | ○ | ○ | ● | ● | ● |
| Napięcie do 50 V / 60 V | ○ | ○ | |||
| Izolacja do 800 V | ○ | ○ | |||
| Napięcie do 1000 V | |||||
| Prąd | |||||
| Wewnętrzny bocznik 20 mA | ● | ● | ● | ● | ● |
| Wkładka bocznikowa 20 mA | ● | ● | ● | ● | ● |
| Temperatura | |||||
| Termopara (TC) | ● | ● | |||
| RTD (PT100) | ● | ● | |||
| Tryb mostkowy (DMS) | |||||
| Mostek pełny | ● | ● | ● | ● | ● |
| Półmostek | ● | ● | ● | ● | ● |
| Ćwierćmostek | ● | ● | ● | ● | ● |
| Pobudzenie DC | ● | ● | ● | ● | ● |
| Pobudzenie AC (CF) | ● | ||||
| Audio i wibracje | |||||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | |||||
| Wtyk ICP | ○ | ○ | ○ | ||
| Ładunek | |||||
| Zintegrowany tryb pomiaru ładunku | |||||
| Pozostałe | |||||
| Zasilanie czujników | ● | ● | ● | ● | ● |
| Zasilanie czujnika / kanał | ○ | ○ | |||
| Szerokość modułu w mm | 62 | 62 | 43 | 43 | 43 |
| Legenda: ● = Domyślnie ○ = Opcjonalnie | |||||

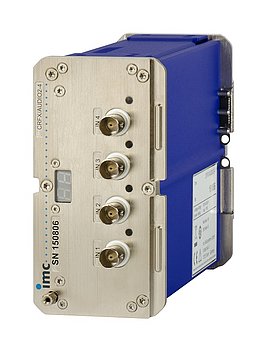

| ICPU2-8 | AUDIO2-4 | AUDIO2-4-MIC | |
|---|---|---|---|
| Liczba kanałów | 8 | 4 | 4 |
| TEDS | ● | ● | ● |
| Szybkość na kanał | |||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia | 48 kHz | 48 kHz | 48 kHz |
| Tryb napięciowy | |||
| Izolacja | |||
| Napięcie do 10 V | ● | ● | ● |
| Napięcie do 50 V / 60 V | ● | ● | ● |
| Izolacja do 800 V | |||
| Napięcie do 1000 V | |||
| Prąd | |||
| Wewnętrzny bocznik 20 mA | |||
| Wkładka bocznikowa 20 mA | |||
| Temperatura | |||
| Termopara (TC) | |||
| RTD (PT100) | |||
| Tryb mostkowy (DMS) | |||
| Mostek pełny | |||
| Półmostek | |||
| Ćwierćmostek | |||
| Pobudzenie DC | |||
| Pobudzenie AC (CF) | |||
| Audio i wibracje | |||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● | ● |
| Wtyk ICP | |||
| Ładunek | |||
| Zintegrowany tryb pomiaru ładunku | |||
| Pozostałe | |||
| Zasilanie czujników | ● | ||
| Zasilanie czujnika / kanał | |||
| Szerokość modułu w mm | 62 | 62 | 62 |
| Legenda: ● = Domyślnie ○ = Opcjonalnie | |||

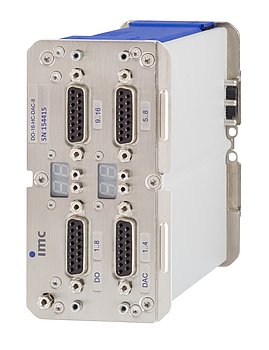

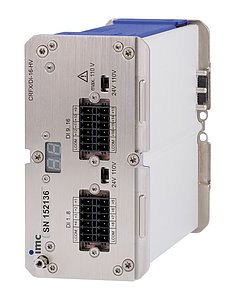

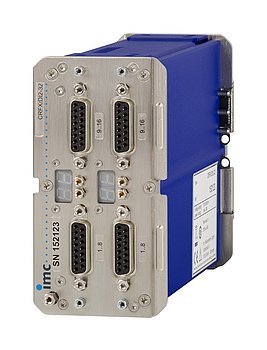

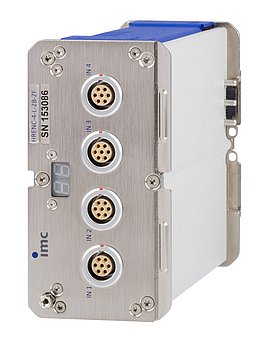

| DI16-DO8-ENC4 | DI8-DO8-ENC4-DAC4 | HRENC-4 | FRQ2-4 | DI2-16 | DI2-32 | DI-16-HV (110V) | DO-16-HC | DO-32-HC | DI2-16-DO-16-HC | DO-16-HC-DAC-8 | DAC-8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typ modułu | ||||||||||||
| Zintegrowany z jednostką bazową | ● | ● | ||||||||||
| flex-Moduł | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||
| Wejścia/wyjścia cyfrowe | ||||||||||||
| Liczba bitów wejściowych | 16 | 8 | 16 | 32 | 16 | 16 | ||||||
| Wysokie napięcie | ● | |||||||||||
| Liczba bitów wyjściowych | 8 | 8 | 16 | 32 | 16 | 16 | ||||||
| Wysoki prąd | ● | ● | ● | ● | ||||||||
| Wyjścia analogowe | ||||||||||||
| Wyjścia analogowe | 4 | 8 | 8 | |||||||||
| Enkoder inkrementalny | ||||||||||||
| Wejścia | 4 | 4 | 4 | 4 | ||||||||
| Tryb kwadraturowy | 2 | 2 | 4 | 4 | ||||||||
| Częstotliwość zliczania | 32 MHz | 32 MHz | 256 MHz | 256 MHz | ||||||||
| Tryb sin/cos analogowy | ● | |||||||||||
| Rozmiar | ||||||||||||
| Szerokość | +40 mm | +40 mm | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 1 |
| Legenda: ● = Domyślnie ○ = Opcjonalnie | ||||||||||||

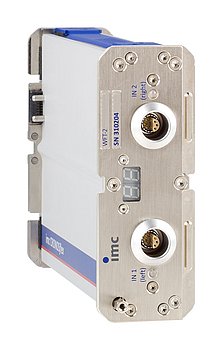

Moduł interfejsu dla dwóch przetworników siły koła caemax WFT
WFT-2 to moduł imc CRONOSflex do pozyskiwania danych z dwóch przetworników siły koła WFT-Cx. Caemax WFT to wysoce precyzyjne systemy czujników, które są wykorzystywane podczas projektowania pojazdów w celu rejestrowania sił i momentów obrotowych działających na koła. Wyniki pomiarów są zwykle wykorzystywane jako podstawa do symulacji, weryfikacji projektu i profili obciążenia dla systemów stanowisk testowych.
Najważniejsze cechy:

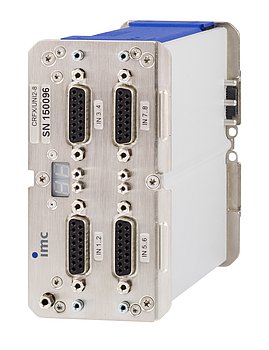

UNI2-8 to uniwersalny wzmacniacz pomiarowy. Dzięki 8 różnicowym wejściom analogowym może mierzyć:
Najważniejsze cechy:
Typowe zastosowania: Zapewnia maksymalną elastyczność w przypadku zmieniających się wymagań dotyczących pomiarów i czujników.

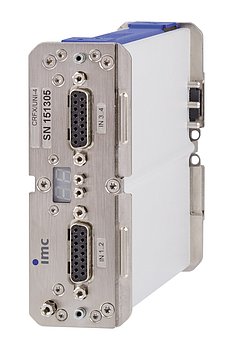

UNI-4 jest najbardziej uniwersalnym wzmacniaczem pomiarowym w ofercie. Dzięki 4 różnicowym wejściom analogowym może mierzyć:
Najważniejsze cechy:
Typowe zastosowania: Zapewnia maksymalną elastyczność w przypadku zmieniających się wymagań dotyczących pomiarów i czujników, w tym kanałowe, indywidualne zasilanie czujników.
LV3-8 to różnicowy wzmacniacz pomiarowy z 8 kanałami do pomiaru:
Najważniejsze cechy:
Typowe zastosowania: Idealnie nadaje się do pomiarów sygnałów, czujników opartych na napięciu, a także zmiennych procesowych 20 mA o wyższych szerokościach pasma.
ISO2-8 to izolowany, różnicowy wzmacniacz pomiarowy z 8 oddzielonymi galwanicznie, pływającymi kanałami do precyzyjnych pomiarów:
Najważniejsze cechy:
Typowe zastosowania: Idealnie nadaje się do pomiarów w warunkach niejasnego potencjału, np. w pojazdach lub w sektorze kolejowym.
ISOF-8 to izolowany różnicowy wzmacniacz pomiarowy z 8 galwanicznie izolowanymi kanałami do bardzo dokładnych pomiarów:
Najważniejsze cechy:
Typowe zastosowania: Idealnie nadaje się do pomiarów w warunkach niejasnego potencjału, takich jak pomiary w pojazdach lub w sektorze kolejowym przy wyższych szerokościach pasma.

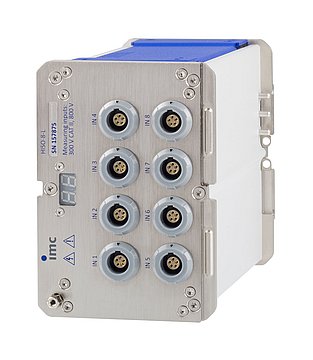

HISO-8 to izolowany, różnicowy wzmacniacz pomiarowy z 8 wejściami analogowymi do pomiaru małych sygnałów napięciowych z wysoką izolacją trybu wspólnego do 800 V. Obsługiwane są następujące sygnały i czujniki, w zależności od wybranego wariantu:
Najważniejsze cechy:
Typowe zastosowania:

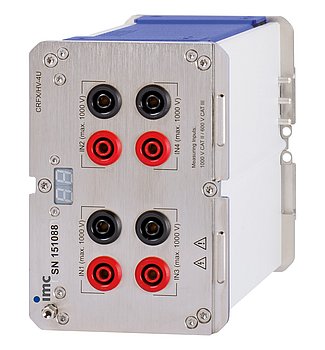

Dzięki 4-kanałowemu wzmacniaczowi pomiarowemu HV2-4U można mierzyć wysokie napięcia do 1000 V.
Moduł wejściowy imc CRONOSflex High Voltage (CRFX/HV2-4U) idealnie nadaje się do izolowanych pomiarów sygnałów wysokonapięciowych do ±1000 V, spotykanych w monitorowaniu jakości energii i analizie wydajności energetycznej elektrycznych układów napędowych lub pojazdów hybrydowych.
Najważniejsze cechy:
Typowe zastosowania: Idealny do pomiarów mocy, pomiarów silników elektrycznych, akumulatorów, ogniw paliwowych itp.

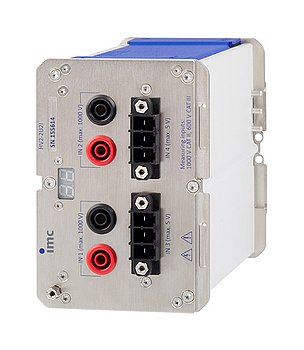

Dzięki czterokanałowemu wzmacniaczowi HV2-2U2I, dwa kanały mogą być używane do pomiaru napięcia do 1000 V, a dwa kanały są dostępne do pomiaru za pomocą sond prądowych.
Najważniejsze cechy:
Typowe zastosowania: Idealny do pomiarów mocy, pomiarów silników elektrycznych, akumulatorów, ogniw paliwowych itp.
DCB(C)2-8 to ekonomiczny wzmacniacz mostkowy prądu stałego. Dzięki 8 różnicowym wejściom analogowym umożliwia pomiar:
Najważniejsze cechy:
Typowe zastosowania: pomiary tensometryczne, czujniki obciążenia, czujniki ciśnienia, uniwersalne pomiary napięcia.
B(C)-8 to wzmacniacz mostkowy DC z 8 różnicowymi wejściami analogowymi o większej szerokości pasma, umożliwiający pomiar:
Do zasilania zewnętrznych czujników lub pomiarów mostkowych wbudowano programowo wybierane zasilanie czujnika.
Najważniejsze cechy:
Typowe zastosowania: pomiary tensometryczne, czujniki obciążenia, czujniki ciśnienia, uniwersalne pomiary napięcia z wyższymi szerokościami pasma.
BR2-4 to uniwersalny 4-kanałowy wzmacniacz pomiarowy z mostkiem DC i CF, który może być również używany jako wzmacniacz różnicowy DC. Jest zdolny do pomiaru:
Najważniejsze cechy:
Typowe zastosowania: Idealny do pomiarów mostkowych w trybie CF z podwyższonymi wymaganiami dotyczącymi tłumienia szumów i stabilności, a także LVDT i indukcyjnych czujników przemieszczenia.

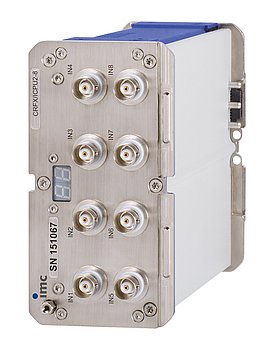

ICPU2-8 to szerokopasmowy wzmacniacz pomiarowy do pomiaru:
Najważniejsze cechy:
Typowe zastosowania: Idealny do analizy hałasu i wibracji oraz pomiarów przyspieszenia.
Moduł pomiarowy AUDIO2-4 posiada cztery indywidualne, galwanicznie izolowane kanały do akwizycji:
Najważniejsze cechy:
Typowe zastosowania: Idealny do pomiarów hałasu, analizy hałasu i wibracji oraz pomiaru przyspieszenia.
Moduł imc CRONOSflex (CRFX/HRENC-4) służy do pomiaru sygnałów, których informacje o czasie lub częstotliwości mają zostać przechwycone. W przeciwieństwie do kanałów analogowych, rzeczywisty pomiar nie polega na wielokrotnym próbkowaniu w stałym odstępie czasu.
Zamiast tego, cyfrowe liczniki są używane do określenia liczby występujących impulsów lub odstępów czasu między określonymi zdarzeniami nachylenia sygnału.
W przypadku pomiaru czasu/częstotliwości maksymalnej osiągana jest rozdzielczość ok. 3,9 ns (256 MHz). W przypadku korzystania z dwutorowych enkoderów sygnału sinusoidalnego/cosinusoidalnego wykonywana jest konwersja na wartości cyfrowe w celu określenia kierunku obrotu i bezwzględnej liczby przyrostów (pełnych okresów).
Dodatkowo, szczegółowe informacje o pozycji można uzyskać poprzez analogową ocenę sygnału sinus/cosinus, co skutkuje jeszcze większą rozdzielczością.
Najważniejsze cechy:
Wzmacniacz ten jest specjalnie zaprojektowany dla czujników, które są w stanie konwertować elektryczne, fizyczne wymiary w częstotliwości. Czujniki te wydają w "stanie spoczynku" (parametr wejściowy = 0) częstotliwość nie równą zero. Wymiar fizyczny w połączeniu ze współczynnikiem skalowania należy wprowadzić do karty bazowej.
Za pomocą tarowania w oknie dialogowym "Regulacja wzmacniacza" ten stan spoczynku jest tarowany jako pozycja zerowa. Częstotliwości, które są mniejsze niż ten stan spoczynku, zostaną zgłoszone jako ujemne wartości fizyczne.
Ta rodzina modułów zapewnia wejście i wyjście sygnałów cyfrowych i rozszerza systemy imc CRONOSflex o możliwość kontrolowania środowisk pomiarowych, takich jak stanowiska testowe. Wejścia cyfrowe (DI2-xx) umożliwiają próbkowanie sygnałów cyfrowych o poziomach logicznych TTL/CMOS lub 24 V.
Najważniejsze cechy DI2-xx:
Wyjścia cyfrowe (DO-xx-HC) zapewniają izolowane sygnały sterujące o wysokim prądzie wyjściowym. Stany sygnałów mogą być generowane przez imc Online FAMOS w wyniku obliczeń na żywo lub przypisane do stanów maszyny wyzwalającej.
Najważniejsze cechy DO-xx-HC:
Moduły 16-kanałowe zapewniają 16 Bitów tego samego typu (DI lub DO).
Moduły 32-kanałowe mogą być wybrane jako czyste moduły typu DO lub DI lub jako moduły łączone (16+16). Moduły te są zaimplementowane jako "podwójne moduły" działające jako dwa moduły logiczne z odpowiednimi identyfikatorami wyświetlanymi na dwóch 7-segmentowych wyświetlaczach.
Ten moduł imc CRONOSflex (CRFX/DI-16-HV) jest wyposażony w wejścia cyfrowe, które mogą próbkować sygnały zgodne ze standardami logicznymi 24 V lub 110 V. Połączenie jest realizowane przez 4 bloki zacisków po 4 bity każdy. Standard logiczny każdej grupy 8 bitów można ustawić za pomocą przełącznika.
Najważniejsze cechy:
Ta rodzina modułów zapewnia wyjście analogowych sygnałów sterujących i wykonawczych na 8 kanałach. Wyjścia mogą być definiowane jako wyniki obliczeń na żywo wykonywanych przez imc Online FAMOS na kombinacjach kanałów pomiarowych.
Najważniejsze funkcje DAC:
Oprócz tego modułu przetwornika cyfrowo-analogowego dostępny jest także moduł podwójny z dodatkowymi 16 wyjściami cyfrowymi (DO-16-HC). Wyjścia cyfrowe zapewniają izolowane sygnały sterujące o wysokim prądzie wyjściowym. Stany sygnałów mogą być generowane przez imc Online FAMOS w wyniku obliczeń na żywo lub przypisane do stanów maszyny wyzwalającej.
Najważniejsze cechy DO-16-HC:
Ten "podwójny moduł" działa jako dwa moduły logiczne z ich odpowiednimi identyfikatorami wyświetlanymi na dwóch 7-segmentowych wyświetlaczach.
Urządzenie imc CRONOSflex jest konfigurowane i obsługiwane za pomocą dołączonego pakietu oprogramowania imc STUDIO. Oferując kompleksowe rozwiązanie do konfiguracji, wizualizacji, raportowania i automatyzacji testów, imc STUDIO zostało zaprojektowane tak, aby dostosować się do potrzeb użytkownika w zakresie interakcji z oprzyrządowaniem testowym i pomiarowym oraz jest w pełni zintegrowane z imc CRONOSflex.
imc STUDIO to znacznie więcej niż ograniczone, uniwersalne oprogramowanie dołączone do większości urządzeń do akwizycji danych. Dzięki łatwo konfigurowalnemu interfejsowi użytkownika, imc STUDIO eliminuje potrzebę czasochłonnego i złożonego programowania, debugowania i konserwacji oprogramowania.
Niezależnie od tego, czy jesteś inżynierem mechanikiem zbierającym własne dane rozwojowe w terenie, inżynierem testowym tworzącym konsolę operatora komórki testowej dla wielu użytkowników, czy też kierownikiem inżynierii odpowiedzialnym za strategię pomiarową i kontrolną na poziomie przedsiębiorstwa, imc STUDIO zapewnia wielofunkcyjne, wielofunkcyjne i skalowalne rozwiązanie pod jednym parasolem.
Sercem imc STUDIO jest kompletny zestaw narzędzi, łączący wiele oddzielnych narzędzi w płynnym i całkowicie zintegrowanym środowisku:
imc specjalizuje się w wieloparametrowej akwizycji, pomiarach i kontroli danych mechanicznych z wykorzystaniem sygnałów mieszanych. Obejmuje to testowanie i walidację właściwości mechanicznych, elektromechanicznych i mechatronicznych wspólnych dla większości stanowisk produkcyjnych, QC/QA, badawczo-rozwojowych, komórek testowych i testów laboratoryjnych.
Zalety w skrócie:
Wymagania związane z testowaniem stacjonarnym, w tym testowanie na stole warsztatowym, stanowisku testowym i kompletnej celi testowej, można podzielić na trzy kategorie, w oparciu o liczbę sygnałów, złożoność systemów sterowania i integrację systemów innych firm, tak jak w przypadku większych, zintegrowanych komórek testowych.
imc STUDIO integruje łatwość obsługi opartą na komputerze PC z niezawodnością w czasie rzeczywistym
W przypadku mniejszych testów, takich jak stanowiska stołowe i stanowiska do testowania komponentów, imc CRONOSflex zapewnia elastyczne, adaptowalne i kompletne środowisko testowe i kontrolne.
Systemy akwizycji danych imc oferują najbardziej elastyczne, kompleksowe podejście do testów fizycznych dostępne obecnie dzięki integracji następujących elementów:
Wysokokanałowe systemy pomiarowe i kontrolne imc
Podczas gdy system imc CRONOSflex można rozbudowywać zarówno w sposób scentralizowany, jak i rozproszony, to imc CRONOScompact lepiej nadaje się do stacjonarnych systemów montowanych w szafach rack. Niższy koszt na kanał w konfiguracjach z dużą liczbą kanałów i dostępne obudowy rack 19" sprawiają, że imc CRONOScompact jest idealny do stanowisk testowych i jako część większych systemów automatyki.
Ponadto, podobnie jak wszystkie systemy akwizycji danych imc, imc CRONOScompact jest w pełni zintegrowany z imc STUDIO, imc Online FAMOS i imc FAMOS. A gdy wymagana jest jeszcze większa personalizacja i integracja oprogramowania innych producentów, imc COM Development Environment może być odpowiednim zamiennikiem dla imc STUDIO, zapewniając pełną funkcjonalność sprzętu dla dowolnego języka programowania obsługującego COM (w tym języków opartych na Microsoft Visual Studio).
imc w systemach automatyki opartych na EtherCAT
W przypadku zapewnienia użytkownikom pełnej integracji środowiska testowego, systemy imc takie jak imc CRONOSflex mogą być wykorzystywane jako integralne komponenty w systemach automatyki pomiarowej i/lub sterującej. W szczególności, moduły imc CRONOSflex mogą być wykorzystywane bezpośrednio, bez jednostki bazowej imc CRONOSflex, gdy system automatyki obsługuje przemysłową magistralę komunikacyjną EtherCAT.
W takim przypadku moduły są traktowane jako urządzenia podrzędne i są sterowane za pośrednictwem nadrzędnej magistrali EtherCAT systemu automatyki. Konfiguracja modułów imc CRONOSflex odbywa się za pomocą protokołów CANopen over EtherCAT (CoE) i File Access over Ethernet (FoE). Zdolność modułów imc CRONOSflex do przechowywania wielu konfiguracji zmniejsza obciążenie protokołu podczas pracy.
W świecie testów mobilnych i samochodowych, systemy akwizycji danych imc posiadają udokumentowane doświadczenie w zakresie unikalnych wyzwań związanych z testowaniem w tym często wymagającym środowisku. imc CRONOSflex opiera się na tym doświadczeniu, wykorzystując koncepcje platformy imc do samodzielnej pracy, a jednocześnie umożliwiając inżynierowi testowemu pełną swobodę w zakresie wyborów, takich jak architektura oparta na komputerze PC lub samodzielna, scentralizowana lub rozproszona.
Zalety w skrócie:
Praca samodzielna czy na komputerze?
Dlaczego nie oba?
Pytanie, czy używać systemu akwizycji danych opartego na komputerze PC, czy też nie, ma fundamentalne znaczenie podczas pracy w zdecydowanie nieprzyjaznym dla komputera środowisku w pojazdach, przenośnych i mobilnych środowiskach.
Podczas gdy komputer oferuje korzyści w postaci bogatego graficznego interfejsu użytkownika, łatwo dostępnej rekonfiguracji i wygodnego środowiska kontroli testów, ma on również wady. Na przykład, większość laptopów komputerowych została zaprojektowana z myślą o środowiskach biurowych i po prostu nie jest w stanie wytrzymać wibracji, temperatur i warunków zasilania w terenie.
Co więcej, komputer PC, wbudowany lub inny, jest całkowicie nieodpowiedni do długotrwałych samodzielnych ("czarnych skrzynek") operacji, takich jak rejestrowanie danych wyzwalane przez zasilanie lub ruch pojazdu, lub gdy rejestrowanie musi być niewidoczne dla kierowcy.
Na szczęście w przypadku imc CRONOSflex nie trzeba dokonywać takiego wyboru: podobnie jak każdy system akwizycji danych imc, imc CRONOSflex jest przystosowany do standardowej pracy autonomicznej, w tym do głębokiego przechowywania danych na pokładzie, przetwarzania danych w czasie rzeczywistym i logiki sterowania, zarządzania awarią zasilania i automatycznego uruchamiania.
Z praktycznego punktu widzenia, jeśli dostępny jest komputer PC, inżynier testowy, kierowca lub operator może korzystać z pełnego środowiska graficznego imc STUDIO, w tym przechwytywania wideo wyzwalanego na żywo. imc CRONOSflex działa jako system wspomagany przez komputer PC: dane mogą być przechowywane na bezpośrednio podłączonym komputerze PC lub dysku sieciowym, jeśli jest dostępny.
Jeśli jednak warunki środowiskowe lub okoliczności testowe nie pozwalają na użycie komputera, imc CRONOSflex działa również niezależnie od komputera. Dzięki możliwości przechowywania zdigitalizowanych danych bezpośrednio na wymiennej karcie flash lub wbudowanym dysku twardym zapewnia maksymalny poziom bezpieczeństwa danych. Wewnętrzne baterie zapasowe mogą zapobiec awarii systemu w przypadku przerwy w zasilaniu, a nawet umożliwić kontynuowanie pomiarów w sytuacjach, gdy zewnętrzne źródło zasilania nie jest dostępne. A dla prawdziwych pomiarów "czarnej skrzynki", monitor linii zasilania aktywuje i dezaktywuje system.
Wbudowane przetwarzanie sygnału
Podczas gdy rejestrowanie danych nie musi obejmować przetwarzania cyfrowego w czasie rzeczywistym, korzyści dla inżyniera testowego w zakresie wydajności testów są często głębokie:
Zdalny dostęp i transfer danych
Możliwość połączenia lub komunikacji ze zdalną jednostką imc CRONOSflex w terenie jest koniecznością. Od połączeń WLAN po najnowocześniejsze łącza danych 4G, zdalna łączność imc CRONOSflex umożliwia konfigurację, przesyłanie danych i powiadamianie o zdarzeniach.
Ogólne uwagi dotyczące systemu akwizycji danych imc w pojeździe
Ponadto, w zależności od pomiaru, ważn może być również:
Duża liczba indywidualnych punktów pomiarowych może być rozmieszczona w całej instalacji wiatrowej. Odległość między punktem pomiarowym znajdującym się na wieży a innym na łopatach wirnika może z łatwością przekraczać 100 metrów. Używanie długich kabli pomiarowych ma jednak wady ze względu na przewagę elektromagnetyzmu. Są one podatne na zakłócenia i fałszowanie sygnałów.
Dzięki imc CRONOSflex oferujemy rozwiązanie tego problemu poprzez zdecentralizowany i rozproszony system pomiarowy składający się z lokalnego wzmacniacza i komponentów pamięci masowej. Urządzenia można szybko i elastycznie montować zgodnie z indywidualnymi wymaganiami bezpośrednio w punktach pomiarowych w całej instalacji wiatrowej. Krótsze kable zmniejszają możliwość wystąpienia zakłóceń. Komunikacja między różnymi komponentami odbywa się za pośrednictwem odpornych na zakłócenia magistrali cyfrowych, takich jak CAN lub Ethernet.
System pomiarowy imc CRONOSflex stanowi do tego idealną platformę. Jego modułowa architektura oparta na sieci oznacza, że wszystkie moduły mogą być rozproszone i zsynchronizowane w całej instalacji wiatrowej.
imc CRONOSflex oferuje dodatkową możliwość przetwarzania, łączenia i analizowania danych pomiarowych w czasie rzeczywistym. Pozwala to na obliczanie i wyświetlanie na żywo określonych warunków i parametrów instalacji podczas wykonywania pomiarów. Analiza nie musi być zatem przeprowadzana oddzielnie na późniejszym etapie. Jest ona zsynchronizowana, łatwo dostępna i prezentowana w formie wizualnej jednocześnie z podstawowymi danymi pomiarowymi i jest zawsze jednolicie zarządzana razem z tymi danymi. Źródłem tych obliczeń mogą być kanały analogowe lub dane wprowadzane z systemu sterowania za pośrednictwem sieci CAN lub PROFIBUS.
Zapewnia to pełny przegląd aktualnego stanu instalacji wiatrowej i jej poszczególnych komponentów. Ponadto, ponieważ wyniki analizy są dostępne w sposób ciągły przez cały czas, możliwe jest interweniowanie bezpośrednio w teście, gdy tylko zajdzie taka potrzeba.
Podczas gdy bezpośrednie podłączanie modułów do jednostki bazowej pozwala na zbudowanie systemu imc CRONOSflex na zamówienie przez użytkownika, nie jest to jedyna opcja podczas podłączania modułów do jednostki bazowej. Szczególną cechą imc CRONOSflex jest możliwość zdalnej dystrybucji modułów, tworząc system rozproszony przestrzennie.
Synchroniczne połączenie modułów satelitarnych można łatwo zrealizować za pomocą standardowych kabli Ethernet (RJ45, CAT5) i łącząc je w topologii zmiany. Zdalne moduły mogą być pojedyncze lub połączone w bloki satelitarne, z obsługą dowolnej liczby bloków satelitarnych. Pozwala to na umieszczenie modułów imc CRONOSflex blisko czujnika, znacznie redukując okablowanie i zakłócenia sygnału elektromagnetycznego.
Dzięki odległości do 100 m między dowolnymi dwoma modułami imc CRONOSflex, rozproszone i hybrydowe scentralizowane / rozproszone topologie systemu naprawdę otwierają możliwości testowania i pomiarów w pojazdach, testowania na stanowiskach testowych i wszelkich innych środowiskach testowych wymagających przestrzeni lub odległości. A dzięki funkcji Power over EtherCAT, pojedyncze moduły rozproszone mogą być zasilane bezpośrednio przez system bazowy, co zapewnia niezrównaną wygodę połączenia jednym kablem.
Aby uzyskać jeszcze więcej możliwości dystrybucji, zewnętrzna synchronizacja czasu GPS umożliwia tworzenie zdecentralizowanych konfiguracji systemu z dwiema lub więcej zsynchronizowanymi jednostkami bazowymi - nawet jeśli są one oddzielone setkami kilometrów.
Moduły flex mogą być również używane bez jednostki bazowej imc CRONOSflex w istniejącym systemie magistrali EtherCAT. W takim przypadku moduły są traktowane jako węzły podrzędne i sterowane przez urządzenie nadrzędne magistrali (Master EtherCAT). Wszystkie moduły są połączone i sterowane przez CoE (CANopen-over-EtherCAT) i FoE (File Access-over-Ethernet). Gwarantuje to uniwersalne zastosowanie. Dzięki możliwości przechowywania wielu konfiguracji, wysiłek związany z protokołem operacyjnym jest znacznie zredukowany.
Zarówno jednostka bazowa, jak i każdy moduł elastyczny, mają własne wejście zasilania 10-50 V DC, a także dwa złącza sieciowe RJ45 (IN/OUT) do okablowania systemu magistrali EtherCAT. Ponadto wszystkie komponenty są wyposażone w wytrzymałe złącze, które zapewnia bezpośrednie mechaniczne połączenie modułów (mechanizm klikania imc) w celu przejęcia zasilania i połączeń magistrali. W ten sposób można bezpośrednio połączyć kilka modułów i zasilać je z jednego źródła prądu stałego.
W konfiguracjach systemów rozproszonych, zdalnie zainstalowane moduły imc CRONOSflex mogą być zasilane za pośrednictwem kabla sieciowego EtherCAT (CAT5), który jest używany do podłączenia magistrali systemowej. Dzięki tej operacji "Power-over EtherCAT" nie jest wymagany dodatkowy kabel zasilający lub oddzielne połączenie zasilania dla poszczególnych modułów. Jest to szczególnie przydatne w przypadku modułów pomiarowych, które są niedostępne lub zamontowane zdalnie. W zależności od typu modułu, nawet wiele modułów może być wygodnie obsługiwanych za pomocą zdalnego zasilania do zwykłych limitów mocy Power-over-EtherCAT.
