imc EOS

Alternatywa dla oscyloskopu. Zintegrowane urządzenie do szybkich pomiarów w zakresie MHz - idealne do testów wybuchowych, testów turbin i rakiet, a także analiz e-mobilności.

Nowy imc EOS to szybkość! Dzięki częstotliwości próbkowania do 4 MHz imc EOS umożliwia precyzyjną analizę bardzo szybkich procesów dynamicznych. Cztery izolowane wejścia pozwalają podłączyć przetworniki napięcia, prądu i czujniki IEPE w celu pomiaru przyspieszenia, dźwięku lub siły.  Obszary zastosowań są różnorodne: od szybkich rejestratorów stosowanych w testach wybuchowych, poprzez pomiary hałasu i drgań przenoszonych przez konstrukcję, analizę procesów przełączania w jednostkach sterujących lub testy poduszek powietrznych i zderzeniowe, aż po zastosowania w elektromobilności. Szczególnie atrakcyjną cechą jest możliwość synchronicznej pracy imc EOS wraz z innymi systemami pomiarowymi imc.

Powiązane linki

• Karty katalogowe
• Intrukcje

Katalog produktów

Pobierz katalog produktów imc

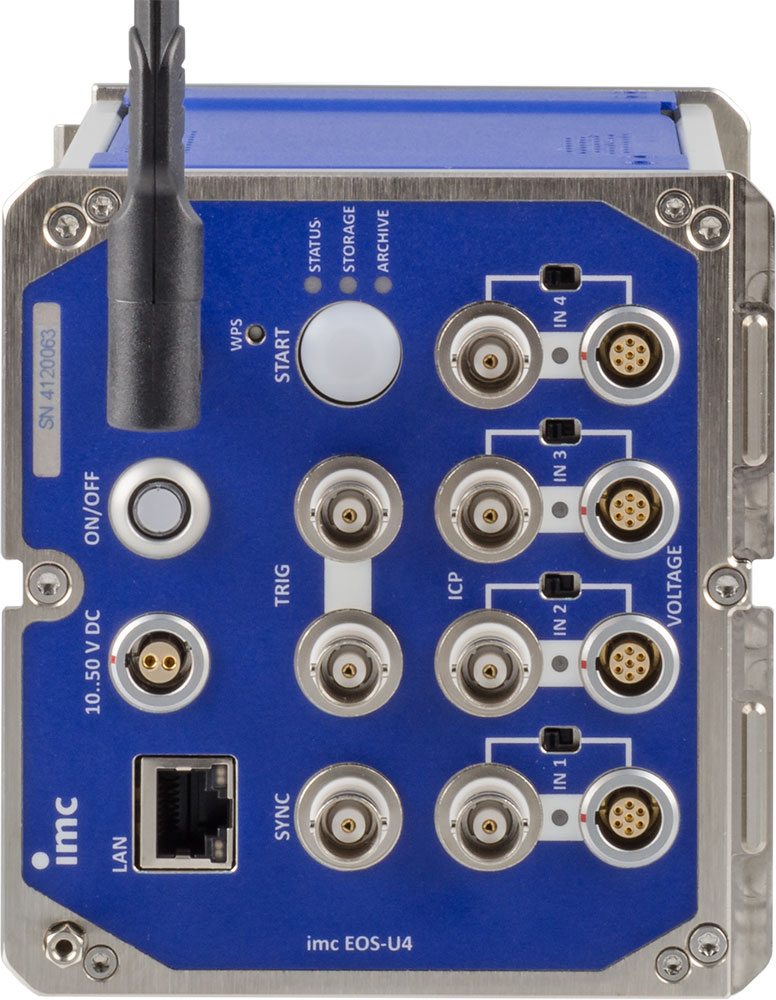

imc EOS oferuje zaawansowaną technologię pomiarową w kompaktowym urządzeniu. Cztery galwanicznie izolowane wzmacniacze precyzyjne zapewniają doskonałą jakość sygnału nawet w wymagających środowiskach elektromagnetycznych. Każde wejście sygnału odbywa się poprzez złącze BNC lub LEMO, które można wybrać w zależności od technologii czujnika. Możliwe jest pomiar sygnałów napięciowych do ±100 V, czujników IEPE/ICP, takich jak akcelerometry, mikrofony lub piezoelektryczne czujniki siły. Obsługiwane są również precyzyjne przetworniki prądu. Pozyskane sygnały są digitalizowane z rozdzielczością 24 bitów z częstotliwością do 4 MHz na kanał – pasmo analogowe rozciąga się do 1,8 MHz. Opcjonalne, indywidualnie konfigurowalne zasilanie czujników o mocy 2 W na kanał do zasilania czujników aktywnych nie pozostawia nic do życzenia.

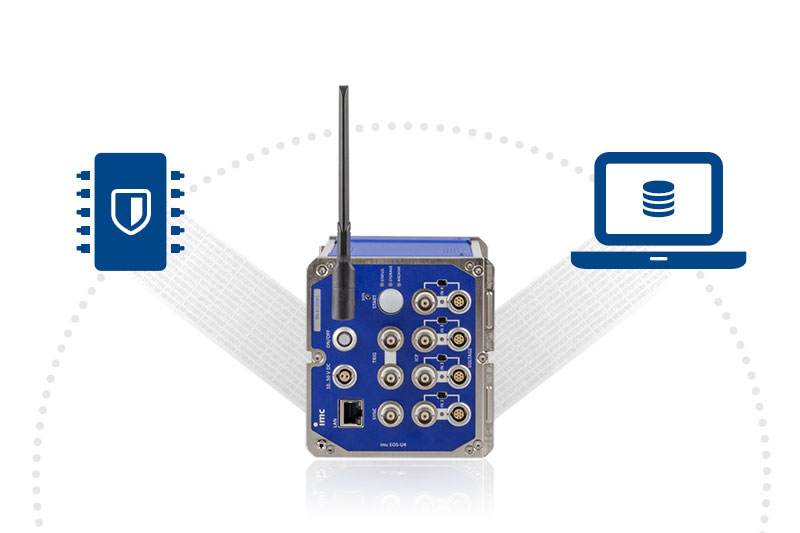

imc EOS może być wyposażony w zintegrowaną pamięć flash o pojemności do 1 terabajta. Dzięki temu imc EOS jest samodzielnym rejestratorem o dużej prędkości, który może być używany całkowicie bez komputera. System można również wygodnie konfigurować, uruchamiać i zatrzymywać zdalnie za pośrednictwem sieci WLAN. Wbudowana pamięć półprzewodnikowa klasy przemysłowej zapewnia bezpieczne przechowywanie danych pomiarowych niezależnie od szybkiego połączenia sieciowego. Ponadto elastyczny mechanizm wyzwalający umożliwia dokładne ograniczenie danych do istotnych zdarzeń. Dodatkowo dane mogą być przesyłane strumieniowo przez interfejs Gigabit Ethernet do komputera PC w celu wizualizacji i trwałej archiwizacji.

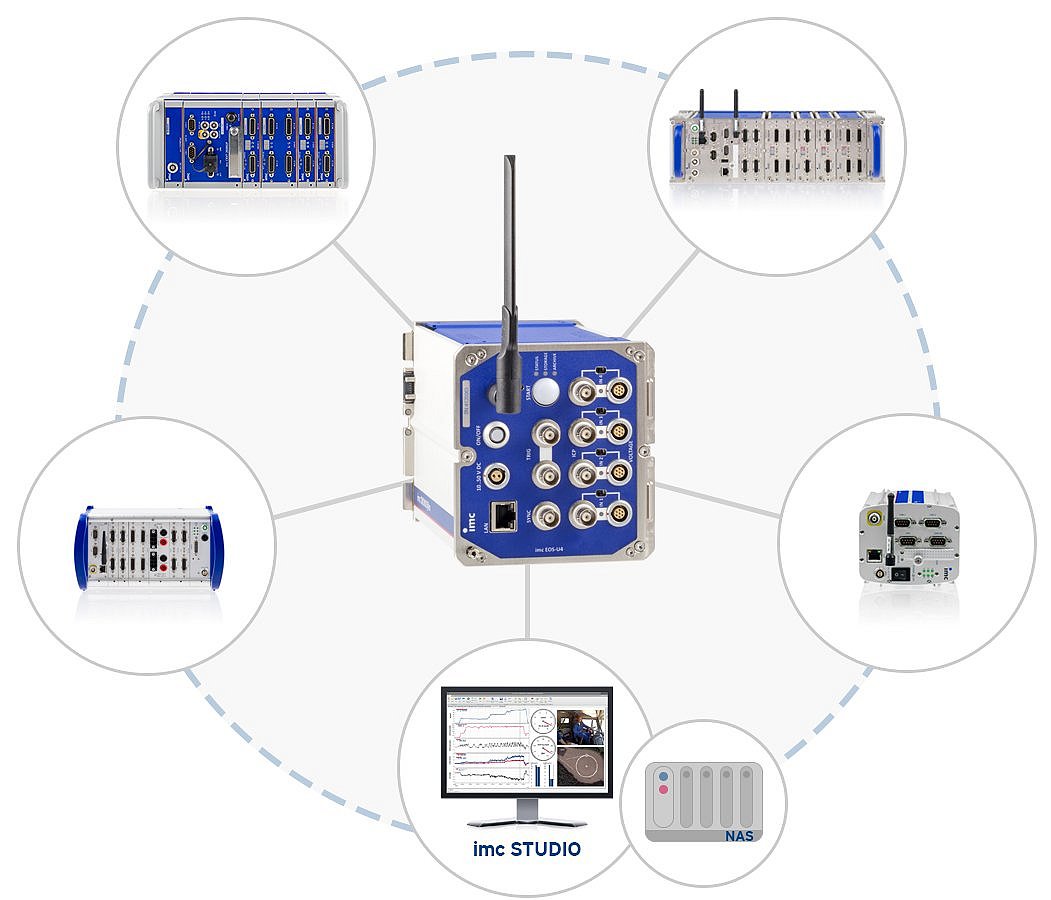

Wymagania stawiane nowoczesnym środowiskom testowym stale rosną. Oprócz rejestrowania klasycznych wielkości mechanicznych i fizycznych, takich jak odkształcenie, ciśnienie, temperatura i napięcie, a także zmiennych związanych z kontrolą procesów, magistralami polowymi i innymi, rośnie również zapotrzebowanie na rejestrowanie bardzo szybkich sygnałów w wysokiej rozdzielczości. Przykładami mogą być sygnały sterujące ECU, czujniki i siłowniki o wysokim zakresie dynamicznym lub podsystemy elektromagnetyczne. Oscyloskopy, klasyczne rozwiązanie często stosowane w przeszłości, zazwyczaj nie spełniają tych wysokich wymagań. Potrzebna jest bardzo precyzyjna digitalizacja o rozdzielczości znacznie przekraczającej 12 bitów, zintegrowane kondycjonowanie czujników i płynna integracja w jeden kompleksowy system zdolny do rejestrowania, wyświetlania, korelowania i analizowania wszystkich istotnych wielkości. Wymaga to nowych podejść do pomiarów, które synchronicznie łączą „powolne” i „szybkie” pozyskiwanie danych. Dzięki imc EOS jest to dziecinnie proste, ponieważ współpracuje on synchronicznie ze wszystkimi systemami akwizycji danych pomiarowych imc.

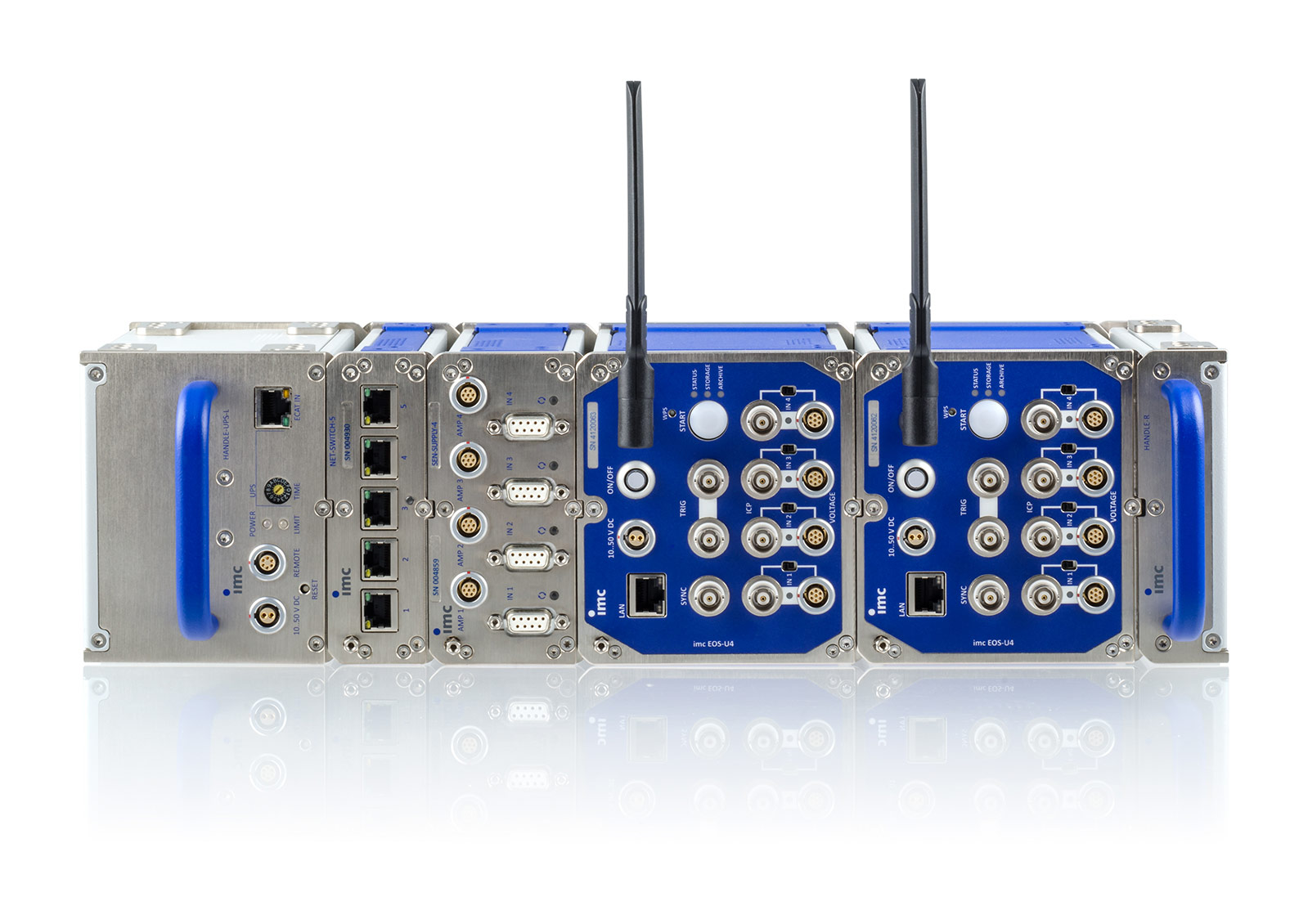

Ponadto jest on całkowicie kompatybilny mechanicznie z rodziną produktów imc CRONOSflex. Jednostki bazowe imc CRONOSflex, a także moduły pomiarowe i akcesoria można łączyć bezpośrednio ze sobą. Tworzy to kompleksowy, zintegrowany kompletny system do wymagających zadań testowych, który wymaga tylko jednego źródła zasilania. Wszystkie podłączone urządzenia są automatycznie zasilane przez zintegrowaną magistralę.

Wszechstronna gama akcesoriów z serii imc CRONOSflex, takich jak moduły zasilające lub uchwyty, rozwiązania UPS z buforowaniem bateryjnym („uchwyt zasilający”) lub moduły zasilające czujniki do wysokowydajnych przetworników prądu i cęgów prądowych, są kompatybilne z urządzeniami pomiarowymi imc EOS.

Ponadto dzięki imc NET-SWITCH - również z połączeniem typu „click” - użytkownik ma do dyspozycji 5-portowy przełącznik sieciowy GBit, umożliwiający synchroniczne połączenie systemów w sieć. Szczególnie wygodna funkcja: połączone ze sobą kompletne systemy wymagają jedynie zasilania.

• Drgania silnika lub skrzyni biegów
• Pomiar turbosprężarki
• Analiza układu wtryskowego
• Testy uruchamiania poduszek powietrznych
• Testy zderzeniowe

• Pomiar silników elektrycznych dla systemów 48V
• Systemy e-mobilności, takie jak pojazdy z napędem hybrydowym typu mild hybrid, rowery elektryczne, hulajnogi elektryczne
• Testy elektronarzędzi
• Pomiar falowników i przełączników

• Testy turbin (silniki odrzutowe, wytwarzanie energii)
• Testy napędu rakietowego
• Monitorowanie niestabilności spalania
• Procesy wybuchowe i eksplozje
• Balistyka, testy uderzeniowe i upadkowe

Niezależnie od tego, czy chcesz skonfigurować imc CRONOS-XT do szybkich pomiarów mobilnych w trybie „czarnej skrzynki”, ustawić monitorowanie na żywo setek kanałów do testowania prototypów, czy też stworzyć kompletną automatyzację stanowiska testowego z własnym panelem sterowania - dzięki imc STUDIO masz pełną kontrolę nad całym procesem pomiarowym: od konfiguracji kanałów po raport. imc STUDIO łączy w sobie gromadzenie danych, wizualizację, analizę i automatyzację.
