imc ARGUSfit - Najbardziej elastyczny system akwizycji danych (DAQ) na rynku
Maksymalna elastyczność akwizycji danych
Odkryj imc ARGUSfit - potężny, ultrakompaktowy i elastyczny system DAQ, w którym łatwo łączysz moduły za pomocą mechanizmu klikania. Dzięki dużej gęstości kanałów, kompaktowej konstrukcji i samodzielnej pracy umożliwia precyzyjne pomiary w szerokim zakresie zastosowań - od testowania prototypów po monitorowanie maszyn i urządzeń.
Modułowa konstrukcja systemu DAQ z modułami DAQ, w tym precyzyjnymi wzmacniaczami i interfejsami Fieldbus, zapewnia elastyczność potrzebną do codziennych zadań. Synchroniczne przechwytywanie szerokiej gamy sygnałów: danych analogowych i cyfrowych, danych magistrali Fieldbus, danych audio lub wideo z całkowitą częstotliwością próbkowania 5 MS/s i przetwarzanie ich bezpośrednio w czasie rzeczywistym w urządzeniu.
Szybka i łatwa personalizacja
na setki metrów za pomocą światłowodu
Wysoka częstotliwość próbkowania do 500 kS/s na kanał

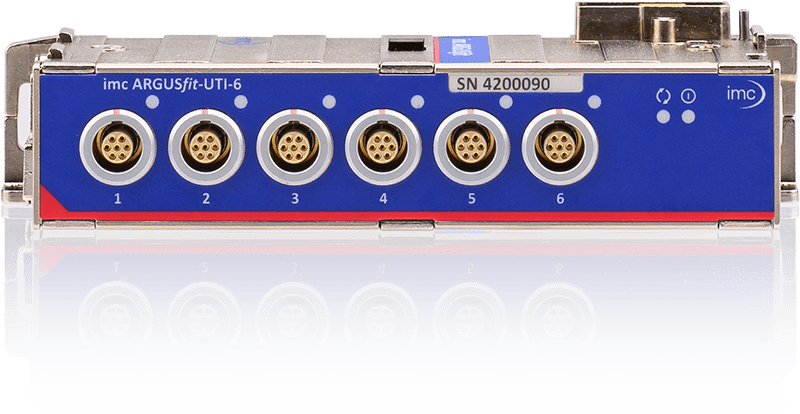

Uniwersalne wejścia dla wszystkich popularnych czujników
Pomiar bez komputera
Inteligentna zintegrowana platforma analizy w czasie rzeczywistym
Mała i wytrzymała obudowa
24-bitowy przetwornik AD i wysokiej klasy wejścia analogowe

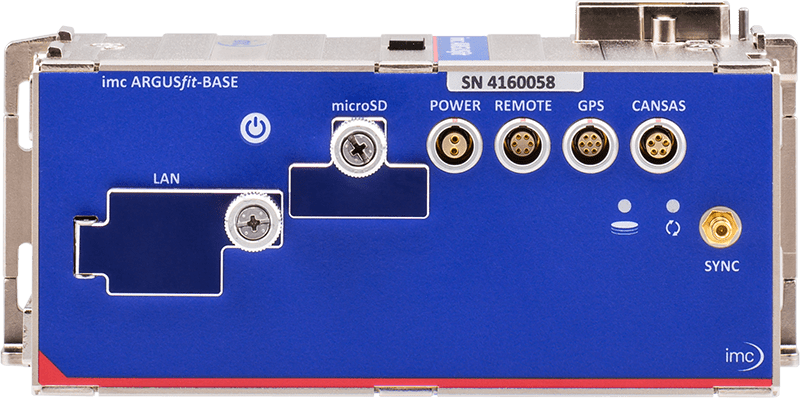

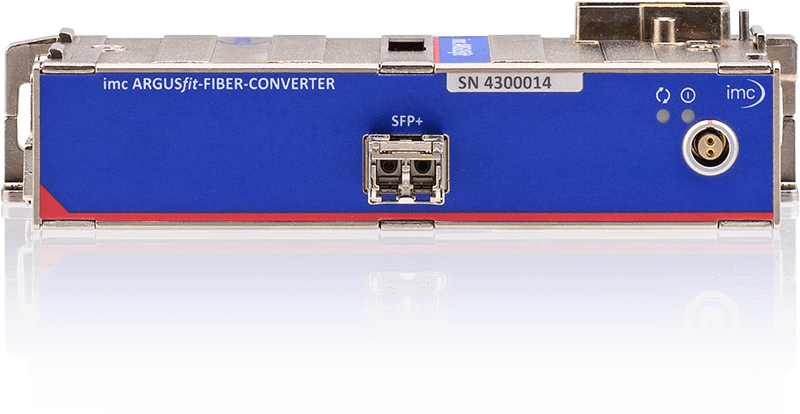

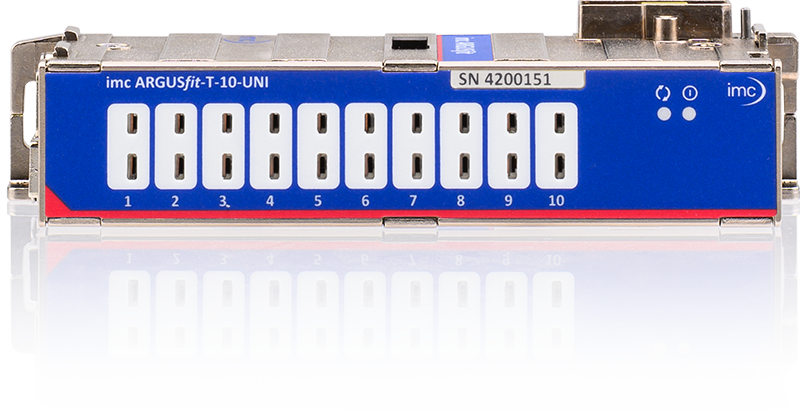

Modułowa koncepcja imc ARGUSfit oferuje inżynierom pomiarowym i testowym elastyczność rekonfiguracji systemu w dowolnym momencie, bez kabli, bez narzędzi, ale po prostu poprzez bezpośrednie dokowanie modułów. Szybkie wzmacniacze ARGUSfit o częstotliwości do 500 kHz na kanał są szczególnie odpowiednie do akwizycji danych drgań, dźwięku, przyspieszeń i napięć. Co więcej, moduły DAQ imc CANSASfit mogą być również dokowane do jednostki bazowej, najlepiej nadając się do wolniejszych sygnałów pomiarowych, takich jak temperatura. Dla jeszcze większej elastyczności, imc ARGUSfit może pracować w instalacjach rozproszonych. Szybkie moduły pomiarowe i moduły Fieldbus można podłączyć do jednostki bazowej za pomocą połączeń światłowodowych: na odległość setek metrów i w 100% odpornych na wszelkie zakłócenia elektromagnetyczne. Ponadto moduły CANSASfit mogą być nie tylko bezpośrednio zadokowane, ale także rozproszone: podłącz kabel do interfejsu imc CANSAS bazy ARGUSfit, która zasila i komunikuje je przez CAN.
Ultrakompaktowa i wytrzymała obudowa imc ARGUSfit umożliwia pomiary w maszynach i systemach o ograniczonej przestrzeni i oferuje wiele kanałów w bardzo ograniczonej przestrzeni. W połączeniu z możliwością pracy autonomicznej, system DAQ jest idealny do zadań monitorowania 24/7 lub mobilnego gromadzenia danych w pojazdach i maszynach.

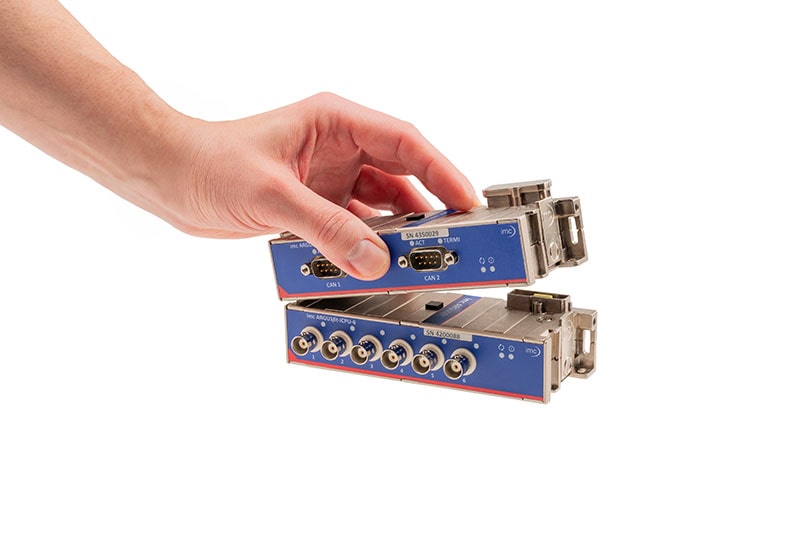

Inżynierowie i technicy cenią sobie systemy modułowe, które umożliwiają im idealne dostosowanie systemu akwizycji danych do zmieniających się zadań w dowolnym momencie. Jednak częstym źródłem frustracji i potencjalnych błędów są dodatkowe połączenia kablowe między modułami. W imc słuchamy naszych klientów i przekształcamy ich życzenia w innowacje, opracowując system połączeń modułowych imc clicking. To, co czyni go wyjątkowym, to fakt, że łączy on moduły nie tylko mechanicznie, ale także elektrycznie i pod względem danych, całkowicie bez użycia narzędzi. Żegnajcie, niepotrzebne kable - witaj, połączenie na klik!

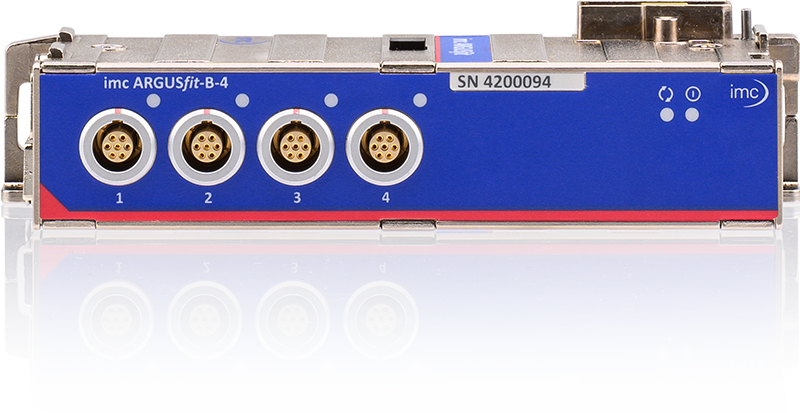

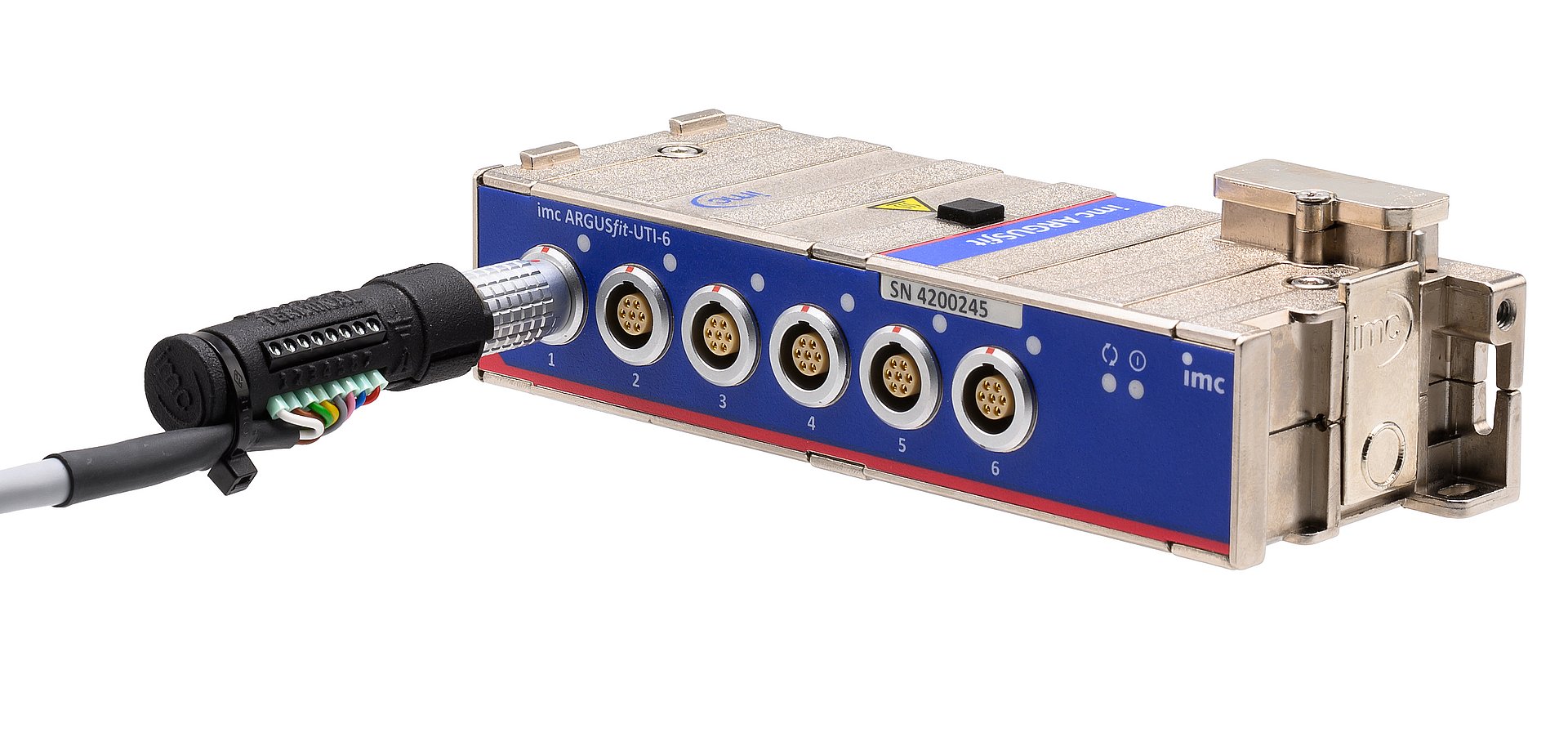

To złącze terminala wykorzystuje powszechnie stosowaną 7-pinową technologię połączeń LEMO.1B. 7-pinowa technologia połączeń LEMO.1B, szczególnie popularna w przemyśle motoryzacyjnym, jest łatwa i wydajna. Eliminuje potrzebę skomplikowanego montażu kabli, takiego jak lutowanie lub zaciskanie. Zamiast tego można po prostu ręcznie podłączyć odizolowane końcówki kabli za pomocą zacisków śrubowych.
Zaprojektowany i opatentowany przez imc, ACC/FGG.1B.307-TERMINAL nadaje się nie tylko do systemów pomiarowych imc z serii ARGUSfit i CANSASfit, ale także do innych systemów. Zawiera oddzielne złącze ekranu, odciążenie z opaskami kablowymi i wyjście kablowe pod kątem 45°. Taka konstrukcja zapewnia solidną i kompaktową konfigurację, dzięki czemu idealnie nadaje się do elastycznych i szybkich rozwiązań, takich jak prototypy i tymczasowe konfiguracje.

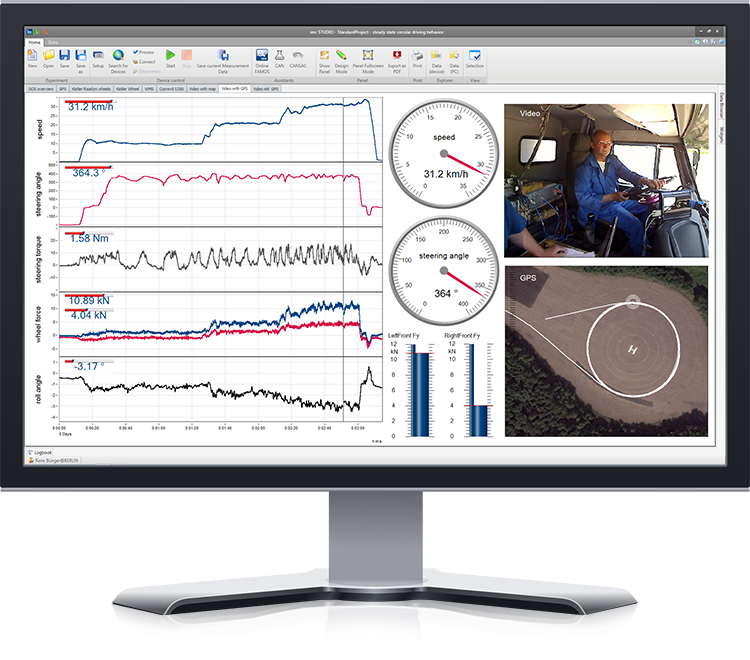

Dzięki intuicyjnemu i wszechstronnemu oprogramowaniu pomiarowemu imc STUDIO, imc ARGUSfit można skonfigurować wyjątkowo wygodnie, a nawet skomplikowane pomiary są łatwe do wykonania. Dzięki imc STUDIO masz pełną kontrolę nad całym procesem pomiarowym: Niezależnie od tego, czy chcesz skonfigurować imc ARGUSfit do szybkiego testowania mobilnego w trybie "czarnej skrzynki", skonfigurować monitorowanie na żywo dla setek kanałów, czy też stworzyć kompletne aplikacje testowe z panelami sterowania - imc STUDIO łączy wszystkie wymagane narzędzia do akwizycji danych, wizualizacji, analizy i automatyzacji w jednym modułowym i w pełni zintegrowanym oprogramowaniu DAQ.

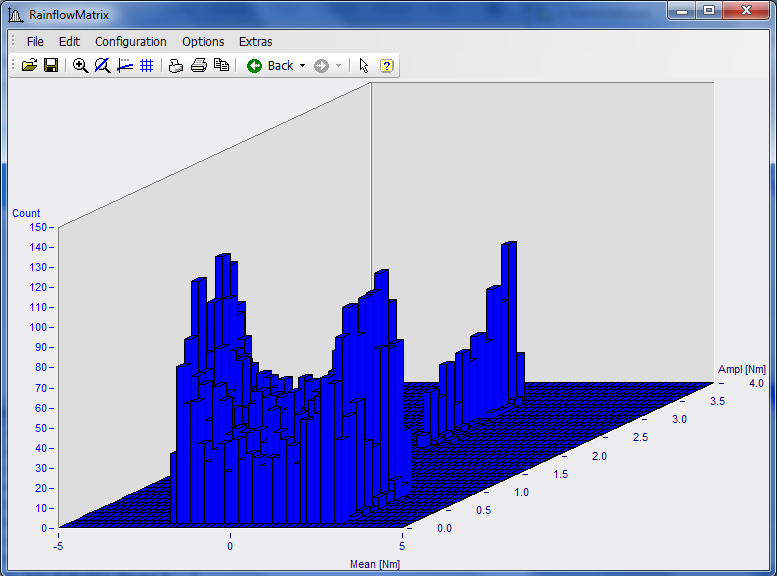

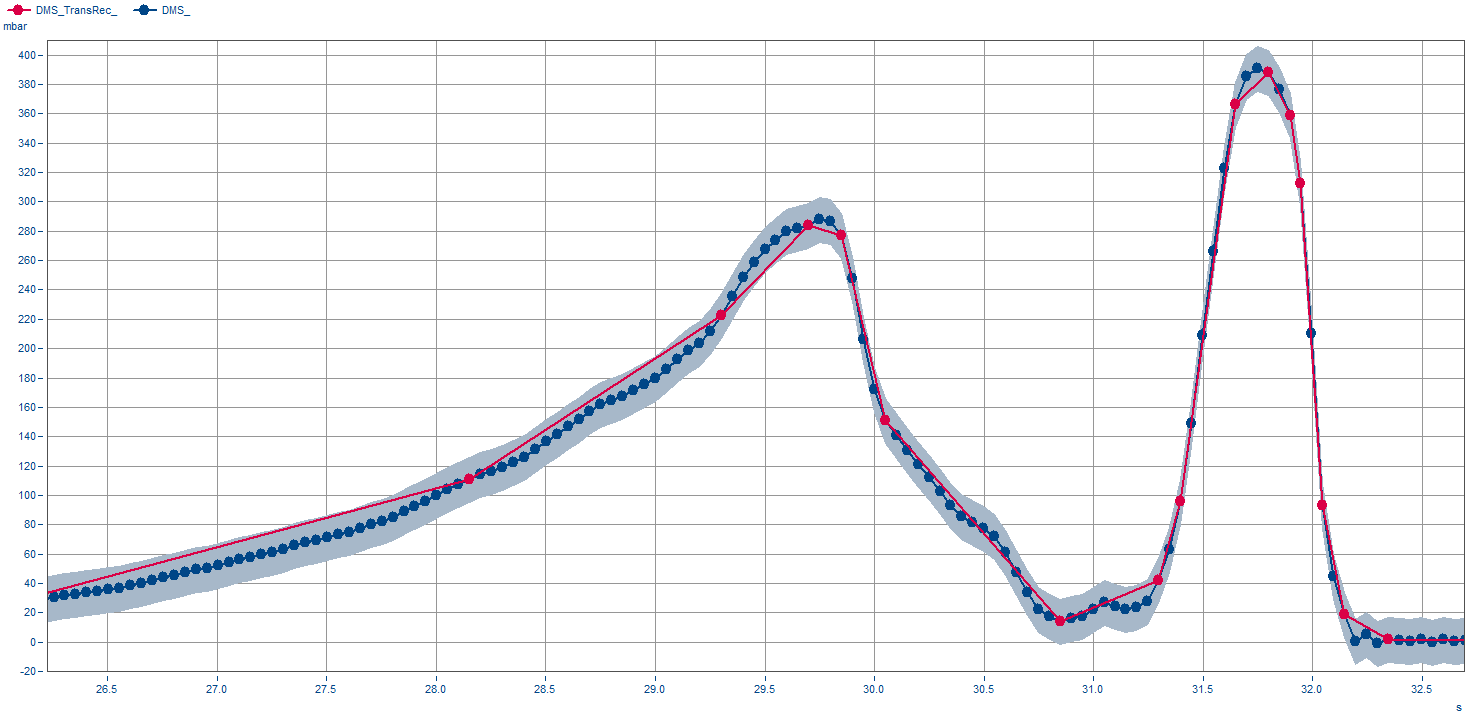

Uzyskaj wyniki, gdy pomiar jest nadal wykonywany. Zintegrowana platforma analizy sygnału imc Online FAMOS umożliwia obliczanie i analizowanie danych pomiarowych w czasie rzeczywistym. Skorzystaj z wygodnego kreatora, aby stworzyć swój osobisty analizator czasu rzeczywistego: po prostu przeciągnij i upuść z obszernej kolekcji funkcji matematycznych i statystycznych, a także gotowych analiz, takich jak FFT, klasyfikacja i śledzenie kolejności. Umożliwia to tworzenie własnych algorytmów oceny i konfigurowanie inteligentnej analizy danych bez konieczności programowania.
Oznacza to, że zredukowane, dopracowane i intuicyjne wyniki są dostępne podczas pomiaru na żywo - jeszcze przed jego zakończeniem. W ten sposób, na przykład podczas jazdy próbnej, otrzymujesz bezpośrednią informację zwrotną na temat trwającego testu, umożliwiając użytkownikowi natychmiastową reakcję, na przykład odpowiednie dostosowanie manewrów jazdy.

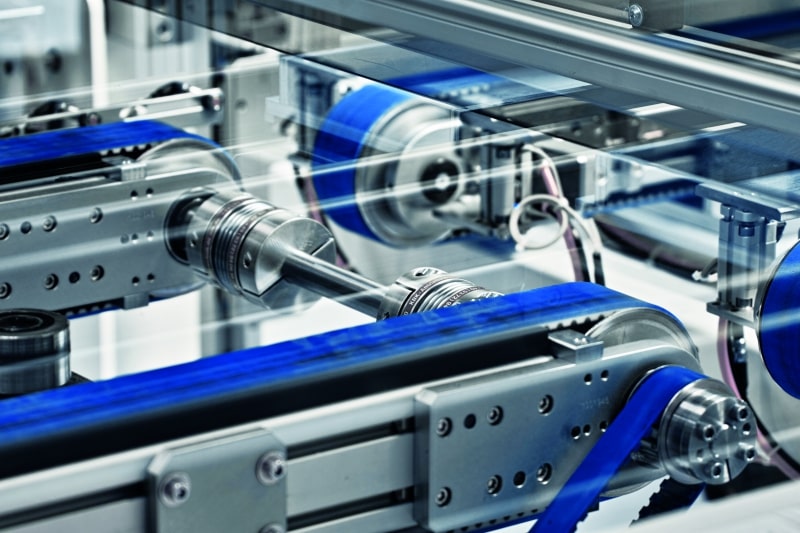

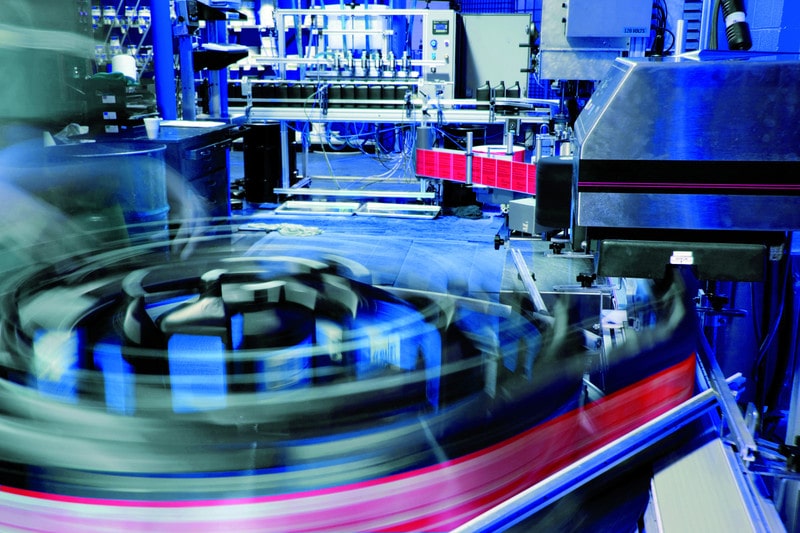

Aby zapewnić płynne działanie drogich lub krytycznych dla bezpieczeństwa maszyn i urządzeń, takich jak turbiny wiatrowe, turbiny, zawory itp. kluczowe znaczenie ma ciągłe monitorowanie. Zadanie to stawia wysokie wymagania przed technologią pomiarową, zwłaszcza w odniesieniu do niezawodnego i odpornego na awarie działania. ARGUSfit zapewnia rozwiązanie oparte na solidnym systemie operacyjnym czasu rzeczywistego i zostało specjalnie opracowane do samodzielnej pracy 24/7.
Dzięki platformie czasu rzeczywistego imc Online FAMOS, ARGUSfit oferuje możliwość przeprowadzania analiz w czasie rzeczywistym i autonomicznego monitorowania wartości krytycznych. Umożliwia to wczesne wykrywanie wszelkich nieprawidłowości i proaktywne reagowanie na potencjalne problemy. Ponadto istnieje możliwość dystrybucji komponentów i wzmacniaczy systemu ARGUSfit za pośrednictwem połączeń światłowodowych, odpornych na wszelkie zakłócenia elektromagnetyczne. Pozwala to na wykonywanie pomiarów za pomocą tylko jednego systemu, nawet w rozległych obiektach lub w wielu lokalizacjach.

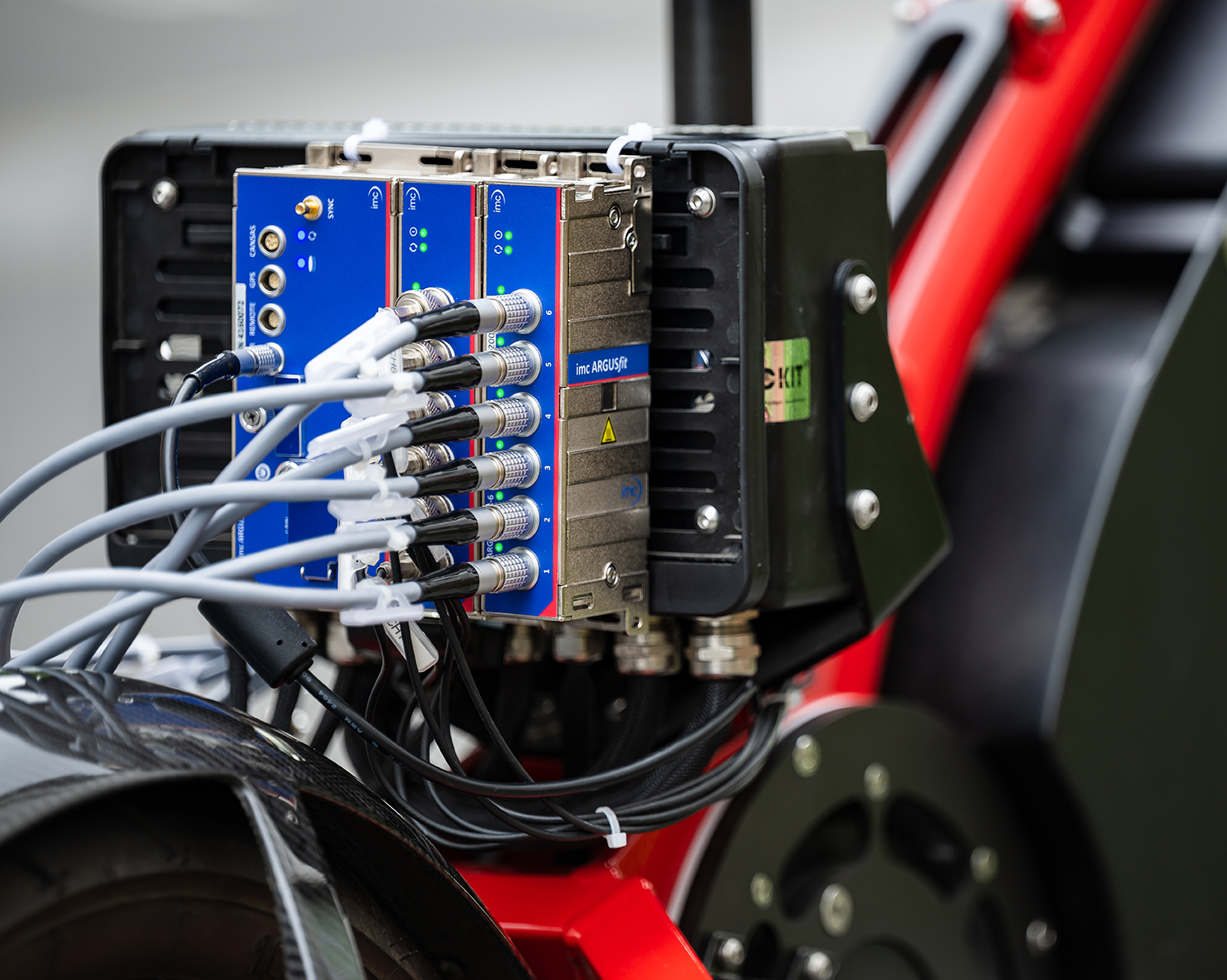

Niezależnie od tego, czy jest to samochód, motocykl, maszyna budowlana czy rower elektryczny - podczas testowania prototypów często dużym wyzwaniem jest umieszczenie i zainstalowanie systemu DAQ. Dzięki wyjątkowo kompaktowej obudowie i dużej gęstości kanałów systemów imc ARGUSfit, zadanie to jest teraz łatwiejsze niż kiedykolwiek wcześniej. Nawet w przypadku 100 kanałów temperatury nie potrzeba więcej miejsca niż na zwykłe pudełko po butach. Samodzielny system operacyjny umożliwia przechowywanie danych bezpośrednio na karcie SD, więc nie jest wymagany dodatkowy komputer. Ponadto, dzięki łączności GPS, dane dotyczące pozycji, odległości i prędkości mogą być rejestrowane w czasie rzeczywistym.

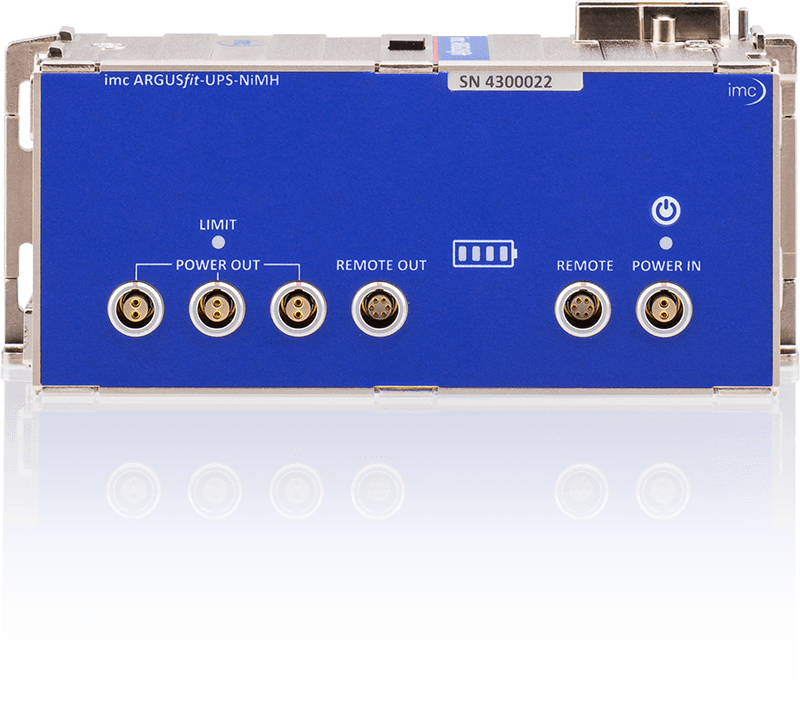

Klikalny moduł UPS chroni pomiary i dane przed nieoczekiwanymi awariami zasilania, buforując do 30 sekund lub przy przerwach przekraczających ten czas, wyłączając się w uporządkowany sposób.

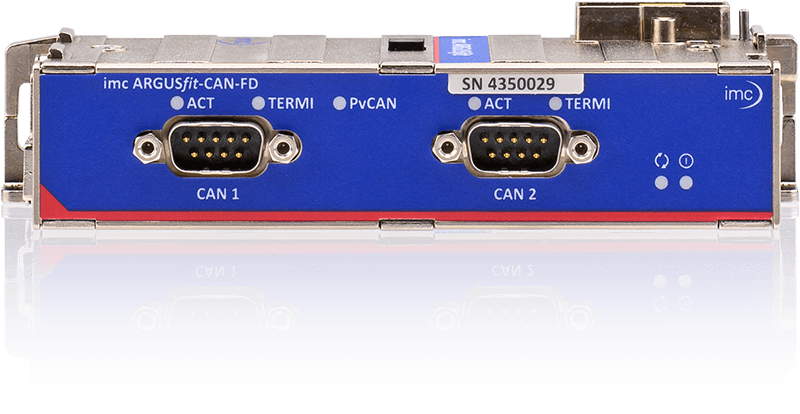

Kolejną zaletą imc ARGUSfit jest dostępność klikalnego modułu magistrali CAN-FD. Pozwala to nie tylko na rejestrowanie danych z czujników analogowych, ale także z magistrali pojazdu. Ta kompleksowa rejestracja i analiza danych pojazdu jest wymagana, aby zapewnić głębszy wgląd w zachowanie prototypu. Modułowa możliwość rozbudowy o kolejne takie moduły interfejsów sprawia, że system imc ARGUS jest szczególnie elastyczny w reagowaniu na rosnące wymagania testowe z bardzo wieloma magistralami. Przestrzenna dystrybucja tych interfejsów CAN za pomocą światłowodów pozwala również na instalację w pobliżu źródeł sygnału, aby uniknąć potencjalnych zakłóceń EMI lub ograniczeń szybkości transmisji. W ten sposób ARGUSfit pomaga wykorzystać.
Wibracje i wstrząsy są często niepożądane w pojazdach, maszynach i infrastrukturze, ponieważ obciążają struktury i materiały, prowadzą do przedwczesnego zużycia i mogą potencjalnie powodować poważne uszkodzenia. Aby zminimalizować te problemy podczas opracowywania produktu lub monitorować je podczas pracy, niezbędne są precyzyjne pomiary drgań. Umożliwiają one określenie częstotliwości rezonansowych, ocenę naprężeń materiałowych i oszacowanie żywotności.

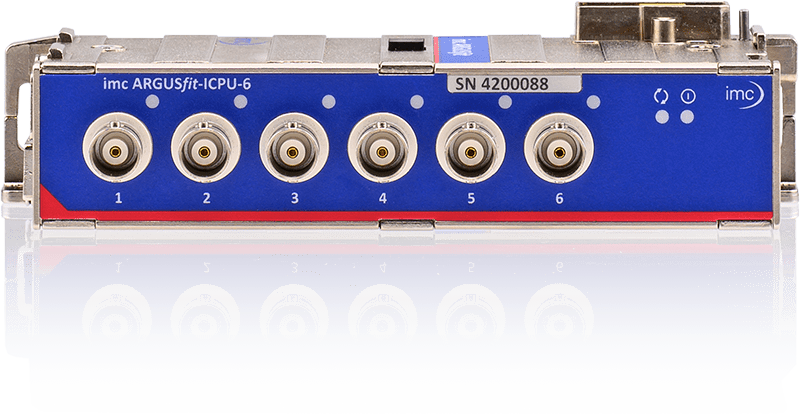

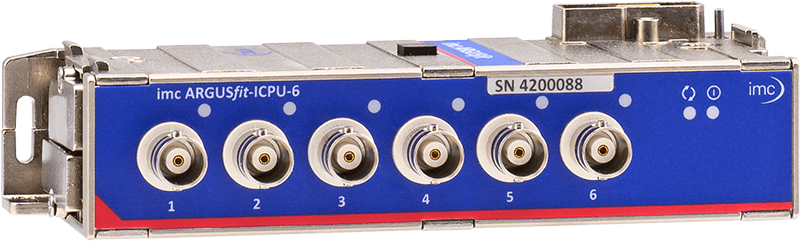

Niskoszumowy moduł akwizycji danych ICP od imc ARGUSfit, który oferuje częstotliwość próbkowania do 500 kHz na kanał, zapewnia idealny sprzęt do wielokanałowych pomiarów drgań. Nawet przy dużych odległościach, rzędu setek metrów, można używać systemu w sposób rozproszony do wykonywania kompleksowych pomiarów. Rozbudowane funkcje analizy NVH zapewniają dodatkowe wsparcie i ułatwiają ocenę wyników testów.
Dzięki imc ARGUSfit masz pod ręką potężne narzędzie do skutecznego rejestrowania i analizowania wstrząsów i wibracji. Umożliwia to identyfikację potencjalnych problemów na wczesnym etapie, podjęcie odpowiednich działań oraz poprawę niezawodności i żywotności produktów i systemów.
