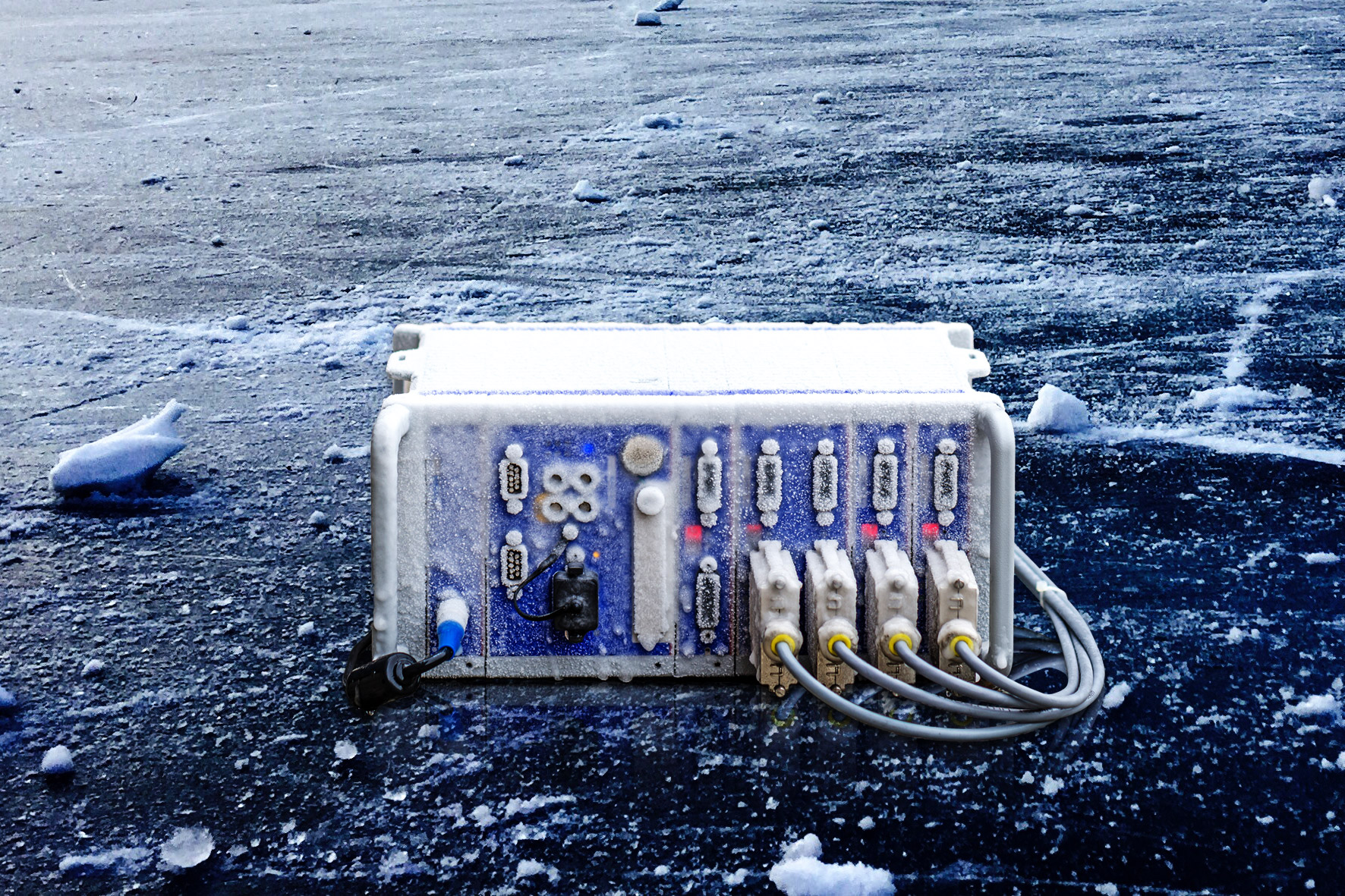

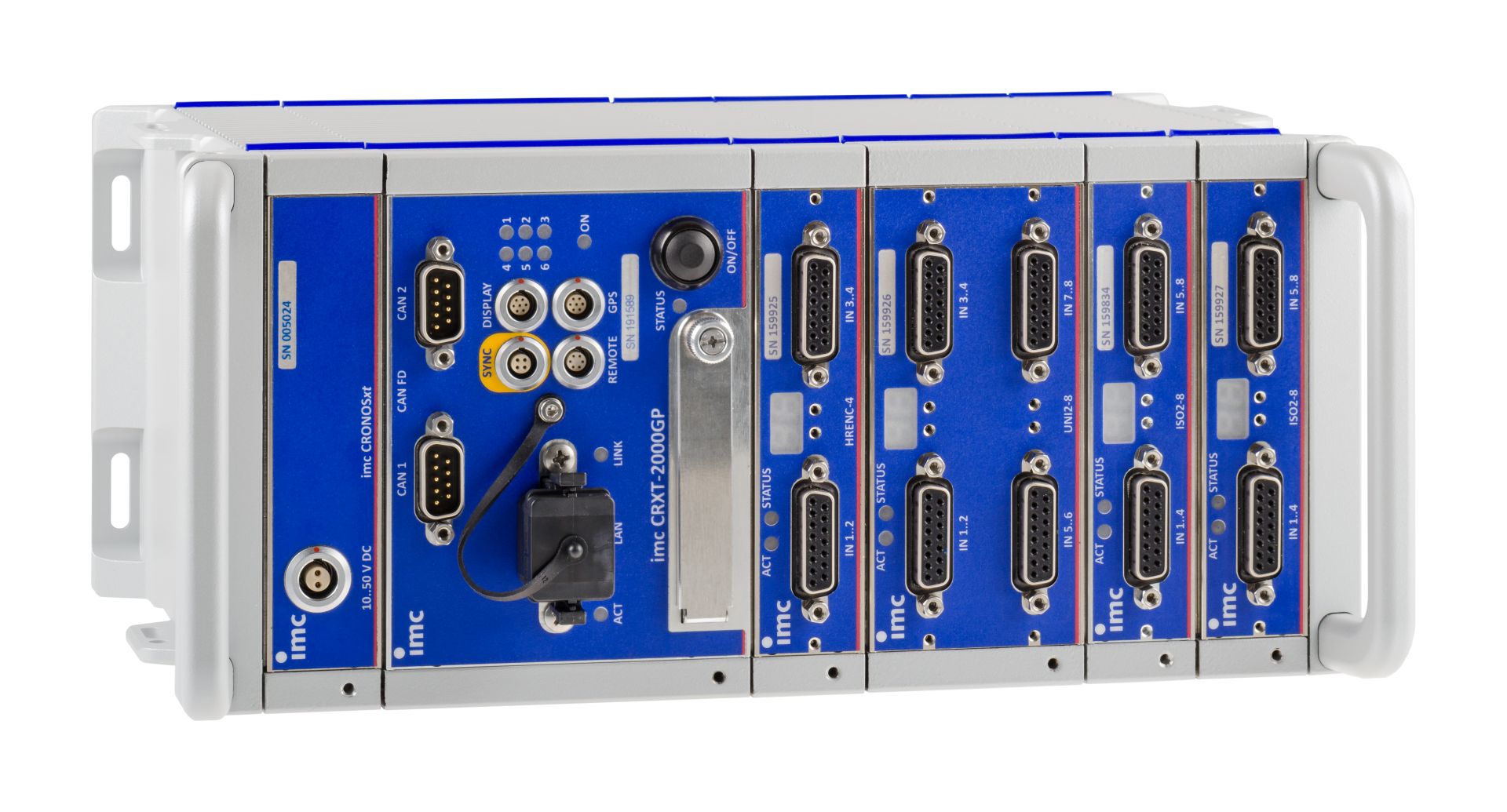

Koniec z kompromisami: wraz z imc CRONOS-XT firma imc po raz pierwszy oferuje niezwykle wytrzymałe urządzenie w całkowicie modułowej platformie. Wytrzymałą podstawę do akwizycji danych i szereg wzmacniaczy można wygodnie połączyć, tworząc kompletny system: bez użycia narzędzi i kabli, za pomocą prostego mechanizmu zatrzaskowego. Dzięki klasie ochrony IP67 i MIL-STD810F system jest chroniony przed brudem, kurzem i wodą, a także przed silnymi wstrząsami i wibracjami. Wytrzymały rejestrator danych idealnie nadaje się zatem do mobilnych pomiarów na maszynach budowlanych, traktorach, maszynach rolniczych i podczas testów pojazdów, które odbywają się w trudnych warunkach.
Od -40° do +85°C
Praca, dopuszczalna kondensacja
MIL-STD-810F
Szczególnie odporny na wstrząsy i wibracje
IP67
Wodoodporny i pyłoszczelny
Rozdzielalny
Bloki rozdzielone za pośrednictwem EtherCAT
GPS
Synchroniczne dane dotyczące położenia i dane geograficzne
10 - 35 VDC
Szeroki zakres napięcia wejściowego

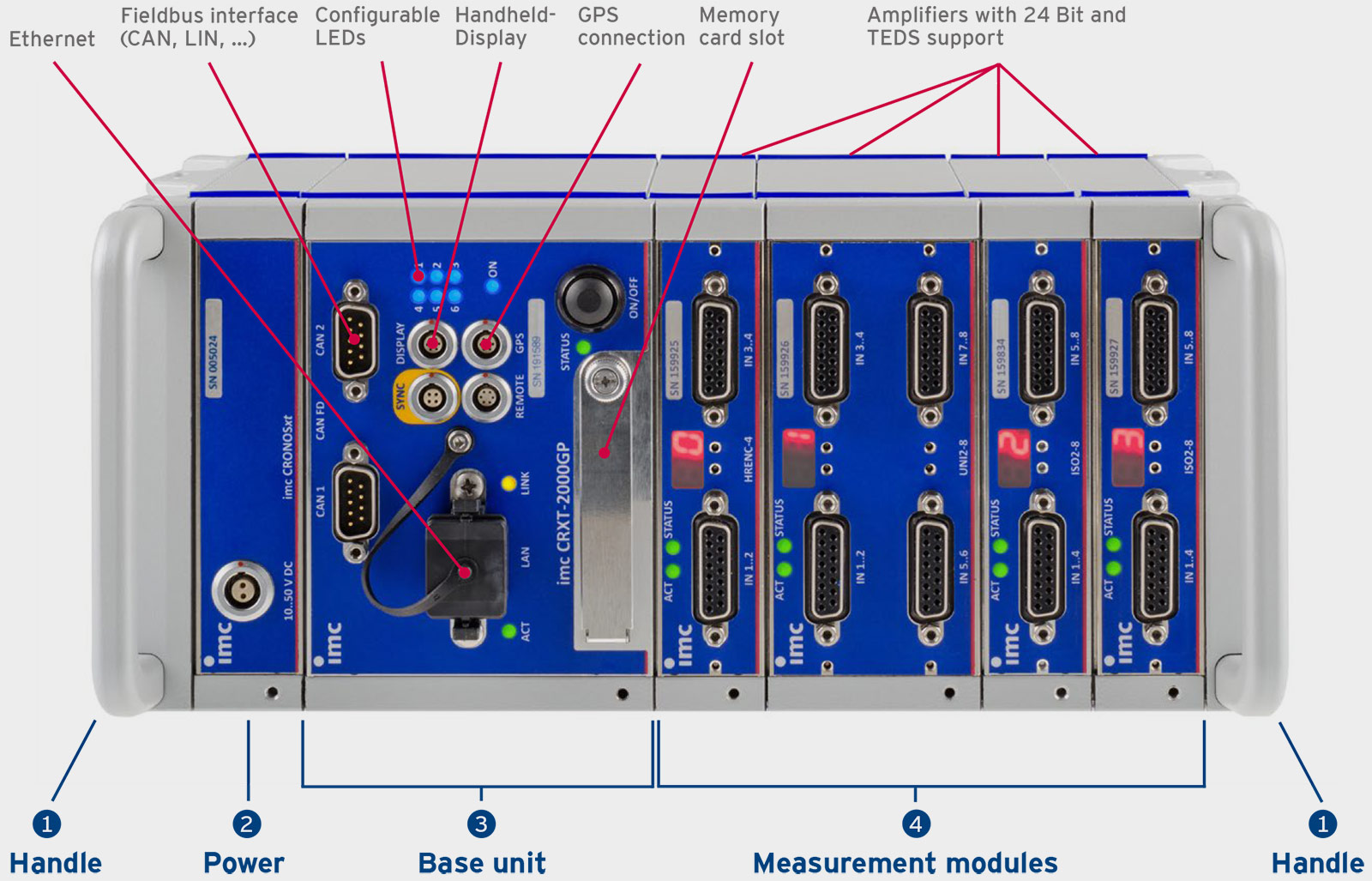

Czy na dzisiaj zaplanowano 8-kanałowy pomiar drgań? Wystarczy kliknąć moduł ICP na jednostce bazowej i gotowe. A jutro? Dzięki modułowej technologii blokowej system DAQ można idealnie dostosować do danego zadania pomiarowego. Szeroki wybór precyzyjnych uniwersalnych i specjalnych wzmacniaczy pomiarowych umożliwia bezpośrednie podłączenie niemal wszystkich typów czujników, takich jak termopary, czujniki RTD (PT100/1000), sygnały napięcia i prądu, czujniki przyspieszenia i dźwięku (IEPE), przetworniki przemieszczenia (LVDT), a także tensometry jako mostki pełne/półmostki/ćwierćmostki i odpowiednie czujniki mostkowe, takie jak czujniki obciążenia. Precyzyjne i ciche wzmacniacze pomiarowe digitalizują z rozdzielczością 24 bitów i charakteryzują się wysoką przepustowością i dynamiką zakresu.

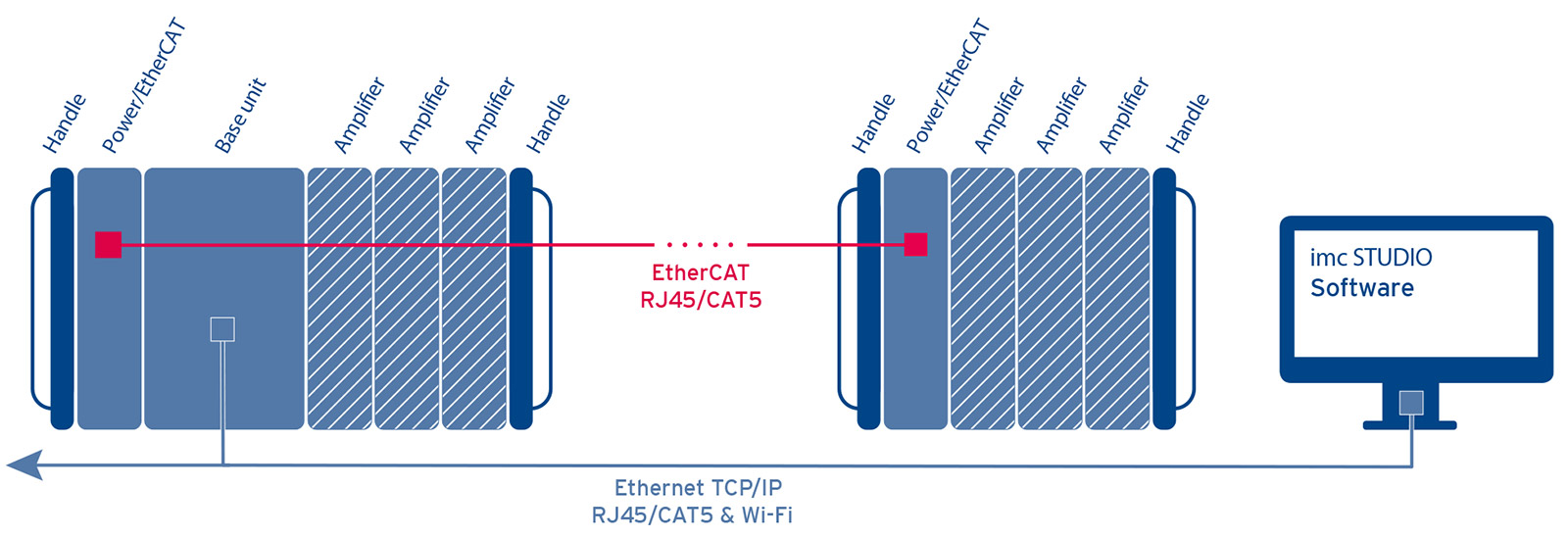

Oprócz modułowej konstrukcji jako systemu scentralizowanego, imc CRONOS-XT może być również zainstalowany w topologii rozproszonej przestrzennie. Pozwala to na umieszczenie wzmacniaczy pomiarowych blisko czujnika, aby zminimalizować długość wrażliwych i kosztownych kabli. Łączenie w sieć odbywa się za pośrednictwem magistrali systemowej imc opartej na EtherCAT. Wszystkie dane są synchronicznie gromadzone w jednostce bazowej.

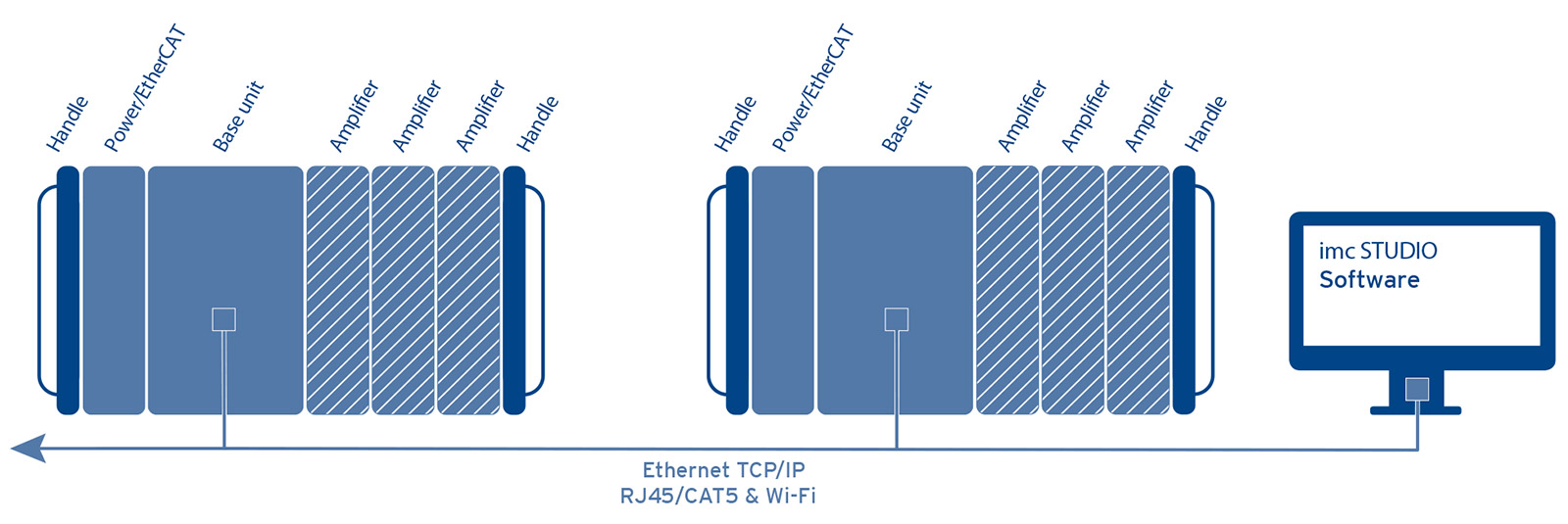

W przypadku rozbudowanych pomiarów obejmujących setki lub tysiące kanałów, wiele urządzeń imc CRONOS-XT, jak również wszystkie inne urządzenia pomiarowe imc, mogą współpracować jako jeden system. Urządzenia są połączone w sieć za pośrednictwem Ethernetu i synchronizowane za pomocą DCF77, IRIG-B, GPS lub PTP. Dane są przechowywane autonomicznie w urządzeniach i/lub przesyłane do serwera NAS lub komputera PC za pośrednictwem strumienia sieciowego.

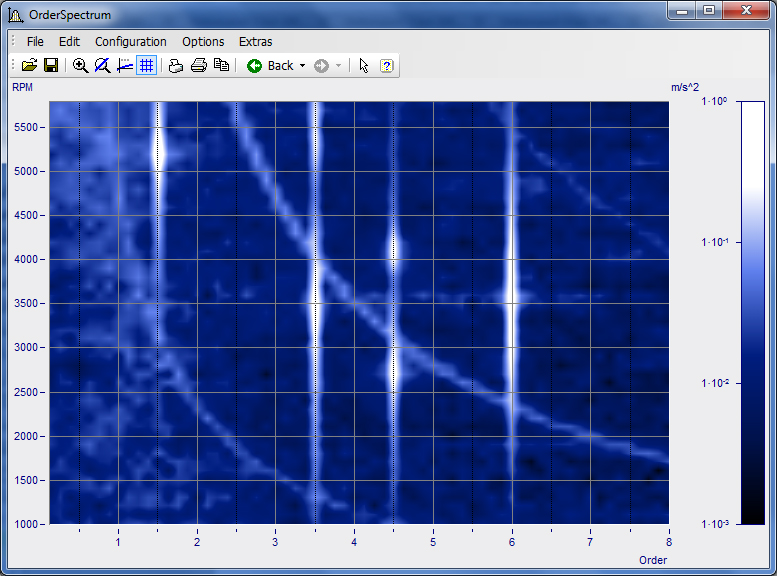

Możesz być pewien, że otrzymasz gotowe wyniki jeszcze podczas trwania pomiaru. Dzięki zintegrowanej platformie obliczeniowej imc Online FAMOS możesz obliczać i analizować surowe dane w czasie rzeczywistym. Korzystając z wygodnego asystenta, możesz stworzyć swój własny analizator czasu rzeczywistego: po prostu przeciągnij i upuść z obszernej kolekcji funkcji matematycznych i statycznych, a także gotowych analiz, takich jak FTT, liczenie klas i śledzenie zamówień. Umożliwia to tworzenie własnych algorytmów oceny i konfigurowanie inteligentnych analiz danych bez konieczności programowania.

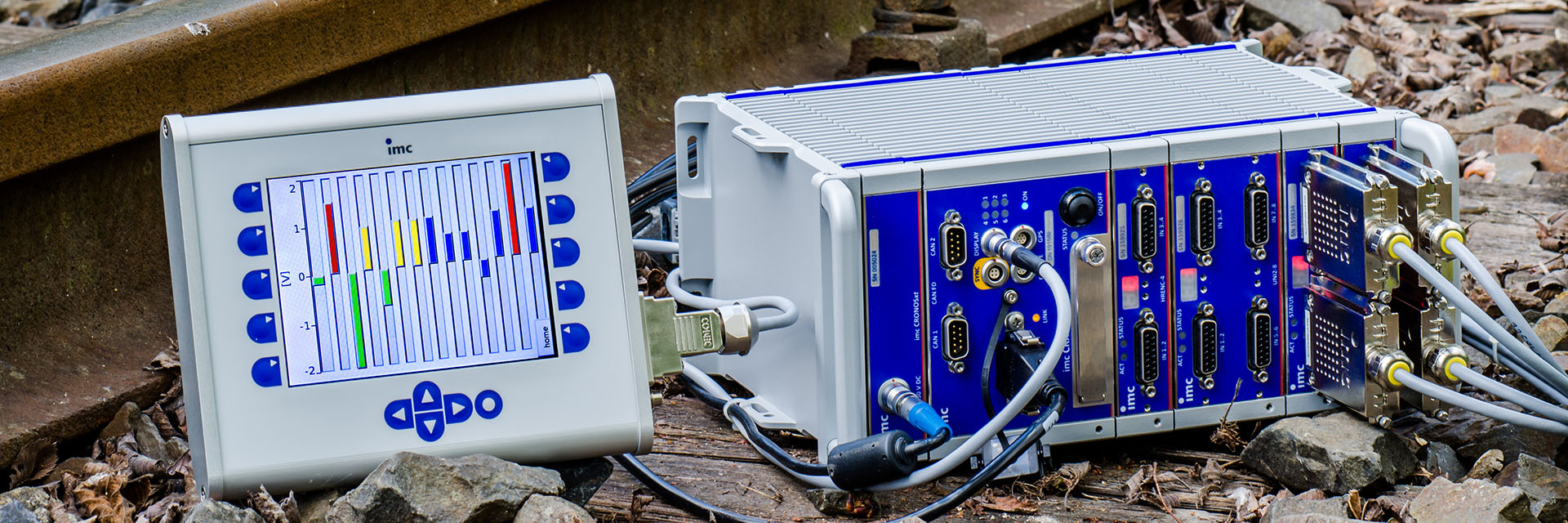

Skompresowane i intuicyjne wyniki są dostępne nie tylko bezpośrednio z samodzielnego urządzenia (bez komputera), ale mogą być również wyświetlane na żywo na ręcznym wyświetlaczu imc. Podczas testu, np. podczas jazdy próbnej, otrzymujesz natychmiastową informację zwrotną na temat przebiegu testu, na którą można natychmiast zareagować, np. poprzez odpowiednie działania kierowcy.
Obciążenia, jakim poddawane są maszyny budowlane i rolnicze, mogą być ogromne. Dlatego podczas projektowania takich maszyn niezwykle ważne jest przeprowadzanie kompleksowych testów funkcjonalnych i wytrzymałościowych. imc CRONOS-XT stanowi idealne narzędzie dla inżynierów zajmujących się testowaniem i pomiarami. Uniwersalne wzmacniacze pomiarowe precyzyjnie mierzą wszystkie czujniki zainstalowane w maszynie, w tym tensometry, czujniki IEPE/ICP, przemieszczenia, siły i ciśnienia, oraz wykonują analizy w czasie rzeczywistym, np. obliczenia rozetowe lub analizę spektralną (FFT). Solidna obudowa niezawodnie chroni sprzęt przed kurzem, brudem, wodą i błotem.
Aby chronić ludzi i środowisko przed hałasem, pojazdy i maszyny muszą spełniać wiele przepisów. Obejmują one nie tylko emisję hałasu, ale także drgania oddziałujące na ludzi i elementy konstrukcyjne. Dzięki imc CRONOS-XT w połączeniu z oprogramowaniem imc WAVE użytkownicy mają do dyspozycji kompletny pakiet do analizy hałasu i drgań: od pomiarów hałasu podczas testów drogowych, poprzez analizy strukturalne na stanowisku badawczym, aż po testy drgań w terenie.
imc CRONOS-XT zapewnia inżynierom testowym idealny system do pozyskiwania rzeczywistych danych dotyczących obciążenia drogowego i monitorowania floty. Dzięki wysokiej odporności na wstrząsy i wibracje zgodnie z normą MIL-STD-810F, imc CRONOS-XT jest w stanie niezawodnie rejestrować dane testowe nawet w ekstremalnych warunkach. Funkcje takie jak samoczynny start, liczenie klas online, śledzenie GPS i połączenie z chmurą w celu przesyłania danych pomiarowych i monitorowania online są szczególnie pomocne podczas tygodniowych jazd testowych.

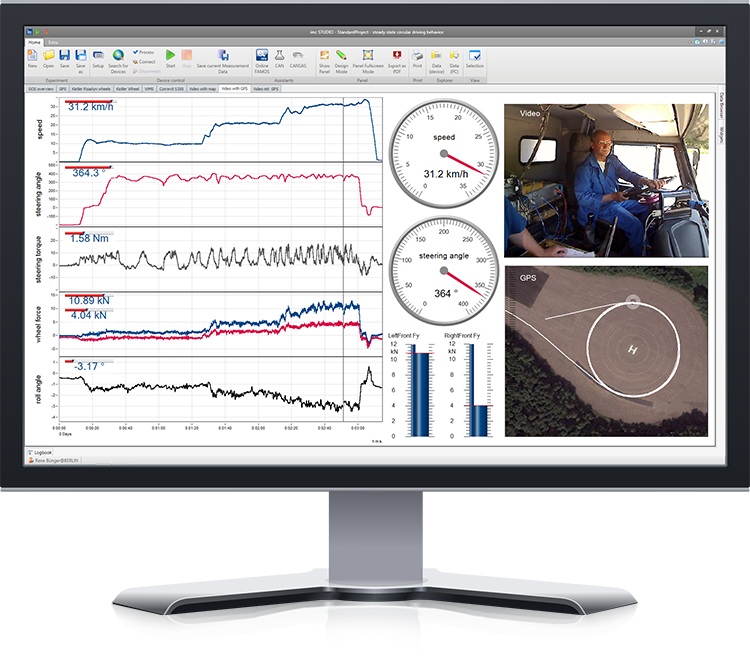

Niezależnie od tego, czy chcesz skonfigurować imc CRONOS-XT do szybkich pomiarów mobilnych w trybie „czarnej skrzynki”, ustawić monitorowanie na żywo setek kanałów do testowania prototypów, czy też stworzyć kompletną automatyzację stanowiska testowego z własnym panelem sterowania - dzięki imc STUDIO masz pełną kontrolę nad całym procesem pomiarowym: od konfiguracji kanałów po raport. imc STUDIO łączy w sobie gromadzenie danych, wizualizację, analizę i automatyzację.
| LV3-8 | ISO2-8 | ISO2-8 | ICPU2-8 | AUDIO2-4 | BR2-4 | B-8 | DCB2-8 | UNI2-8 | UNI-4 |
|---|---|---|---|---|---|---|---|---|---|
| Kanały na moduł | |||||||||
| 8 | 8 | 8 | 8 | 4 | 4 | 8 | 8 | 8 | 4 |
| Złącze | |||||||||
| DSUB-15 | DSUB-15 / LEMO1B | DSUB-15 / LEMO1B | BNC | BNC | DSUB-15 | DSUB-15 | DSUB-15 | DSUB-15 | DSUB-15 |
| Diody LED | |||||||||
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Szybkość próbkowania na kanał | |||||||||
| Maksymalna szybkość próbkowania | |||||||||
| 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| Maksymalna przepustowość | |||||||||
| 48 kHz | 11 kHz | 48 kHz | 48 kHz | 48 kHz | 14 kHz | 48 kHz | 5 kHz | 48 kHz | 48 kHz |
| Pomiar napięcia | |||||||||
| Izolowany | |||||||||
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Minimalny zakres napięcia (mV) | |||||||||
| 5 | 50 | 50 | 5 | 5 | 5 | 5 | 5 | 5 | 2.5 |
| Napięcie do 10 V | |||||||||
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Napięcie do 50 / 60 V | |||||||||
| ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| Pomiar prądu | |||||||||
| 20 mA przez wewnętrzny shunt | |||||||||
| (LEMO) | (LEMO) | (LEMO) | ● | ● | ● | ● | ● | ||
| 20 mA przez wtyczkę shunt | |||||||||
| (DSUB) | (DSUB) | (DSUB) | ● | ● | ● | ● | ● | ||
| Pomiar temperatury | |||||||||
| Termopara | |||||||||
| (DSUB) | (DSUB) | ● | ● | ● | |||||
| PT100 | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| PT1000 | |||||||||
| ● | ● | ● | |||||||
| Mostek (czujnik odkształceń) | |||||||||
| Mostek pełny, półmostek, ćwierćmostek | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| Ekscytacja DC | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| Częstotliwość nośna | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| Pojedyncze SENSE | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| Podwójne SENSE | |||||||||
| ● | ● | ● | ● | ● | ● | ||||
| Audio i wibracje | |||||||||
| Czujniki IEPE (ICP) | |||||||||
| DUSB ICP-wtyczka | DUSB ICP-wtyczka | DUSB ICP-wtyczka | ● | ● | DUSB ICP-wtyczka | DUSB ICP-wtyczka | DUSB ICP-wtyczka | DUSB ICP-wtyczka | DUSB ICP-wtyczka |
| Różne | |||||||||
| Zasilanie czujnika | |||||||||
| ○ | ○ | ○ | ● (wersja MIC) | ● | ● | ● | ● | ● | ● |
| Zasilanie czujnika (na kanał) | |||||||||
| ● (wersja MIC) | ● | ● | ● | ● | ● | ● | |||
| HREN-C-4 | DI2-16 | DO-16-HC | DAC-8 | |
|---|---|---|---|---|
| Wejścia i wyjścia cyfrowe | ||||
| Wejścia cyfrowe | ||||
| Bity wejść cyfrowych | 16 | |||
| Bity wyjść cyfrowych | 16 | |||
| Wyjścia analogowe | ||||
| Wyjścia analogowe | 8 | |||
| Enkoder przyrostowy | ||||
| Wejścia licznika | 4 | |||
| Tryb kwadraturowy | 4 | |||
| Częstotliwość kwadraturowa | 256 MHz | |||
| Tryb analog sin/cos | ● | |||
Cyfrowe wejścia/wyjścia:
Cyfrowe wejścia i wyjścia są galwanicznie odizolowane i konfigurowalne dla napięcia 24 V / 5 V (TTL/COMOS) z maksymalnym prądem wyjściowym 0,7 A.
Licznik:
Wejścia licznika mają pełną kondycjonowanie wejścia analogowego z pasmem analogowym 500 kHz (wejście różnicowe), filtrem analogowym i regulowanymi programowo progami przełączania. Obsługiwane tryby pomiarowe to licznik zdarzeń, czas, częstotliwość, prędkość, obroty, kąt i odległość.
| CRXT-2000 | |
|---|---|
| Ogólne | |
| Próbkowanie systemowe | 2000 kSps |
| Warunki pracy | |
| Zakres temperatur | -40°C do +85°C |
| Odporność na skropliny | ● |
| Wstrząsy i wibracje | MIL-STD-810F |
| Łączność | |
| Ethernet | 1 GBit |
| Wewnętrzny adapter Wi-Fi IEEE 802.11n (300 Mbit/s) | ○ |
| Połączenie EtherCAT dla rozproszonych bloków CRXT i modułów CRXF | ○ |
| Łącznik GPS | ● |
| Wyświetlacz ręczny imc | ● |
| Łącznik synchronizacji (dla synchronizacji wielu urządzeń) | ● |
| Łącznik zdalny (zdalne sterowanie głównym przełącznikiem) | ● |
| Przechowywanie danych | |
| Slot na kartę pamięci (CFast) | ● |
| Przechowywanie na PC / dysku sieciowym (NAS) | ○ |
| Dysk SSD (wewnętrzny) | ○ |
| Możliwości autonomicznego urządzenia | |
| Złożona funkcjonalność wyzwalania (niezależna od PC) | ● |
| Analiza danych w czasie rzeczywistym na pokładzie (imc Online FAMOS) | ● |
| Autonomiczna praca bez PC, automatyczny start (Timer, absolutny czas) | ● |
| Synchronizacja i zegar | |
| Master-Slave między systemami imc | ● |
| Synchronizacja sieciowa IEEE 1588 PTP | ● |
| Poprzez zewnętrzny sygnał GPS | ● |
| Poprzez zewnętrzny sygnał IRIG-B & DCF-77 | ● |
| Opcje fieldbus | |
| CAN, CAN FD | ○ |
| LIN | ○ |
| FlexRay | ○ |
| MVB | ○ |
| ARINC | ○ |
| XCPoE (Master lub Slave) | ○ |
| EtherCAT Slave | ○ |
| PROFINET | ○ |
| Interfejs dla telemetrii imc | ○ |
| Zasilanie | |
| Wejście DC 10 do 35 V (izolowane) | ● |
| Adapter AC (110 do 230 VAC) | ● |
| Zasilanie rozproszonych bloków xt (CRXT) poprzez Power-over-EtherCAT | ○ |
| Integralność danych w przypadku awarii zasilania | ● |
| Legenda: ● = Standard ○ = Opcjonalne | |
