imc CRONOScompact to najbardziej wszechstronny system akwizycji danych (DAQ) do testów elektromechanicznych dostępny obecnie na rynku. Połączenie funkcji pomiaru, sterowania i symulacji w jednej obudowie zapewnia niezawodność absolutnej synchronizacji oraz wygodę i łatwość użytkowania dzięki zgromadzeniu wszystkich narzędzi w jednym miejscu.
Niezależnie od tego, czy mierzysz wysoce dynamiczne drgania wykraczające poza zakres audio, wykorzystujesz wiele pętli regulacji PID do automatyzacji stanowiska testowego, czy monitorujesz sygnały procesowe i dane magistrali polowej w całej komórce testowej, imc CRONOScompact jest do Twojej dyspozycji. Od wysokiego napięcia po zasilanie prądowe, od tensometrów po termopary - zintegrowane przetwarzanie sygnałów imc CRONOScompact zapewnia również kompatybilność wszystkich potrzebnych czujników.
wersja rack systemu pomiarowo-sterującego
system pomiarowy z solidnymi uchwytami

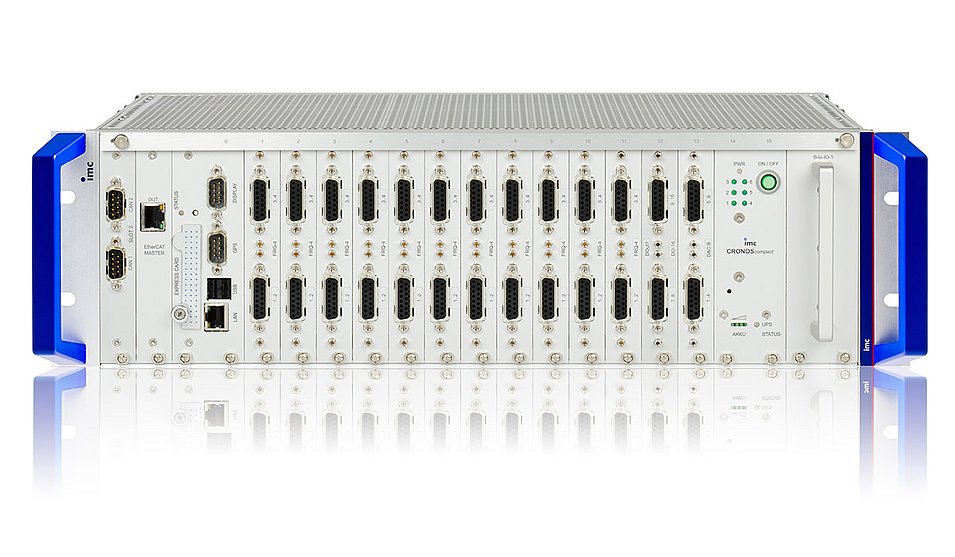

imc CRONOScompact 400-RACK
Wymiary (szer. x wys. x gł.) w mm: 426,7 x 133,35 x 310, masa: typowo 9 kg / maks. 12 kg
imc CRONOScompact 400-08
Wymiary (szer. x wys. x gł.) w mm: 291 x 155 x 264, masa: ok. 9 kg
imc CRONOScompact 400-11
Wymiary (szer. x wys. x gł.) w mm: 352 x 155 x 264, masa: ok. 10,5 kg
imc CRONOScompact 400-13
Wymiary (szer. x wys. x gł.) w mm: 393 x 155 x 264, masa: ok. 12,5 kg

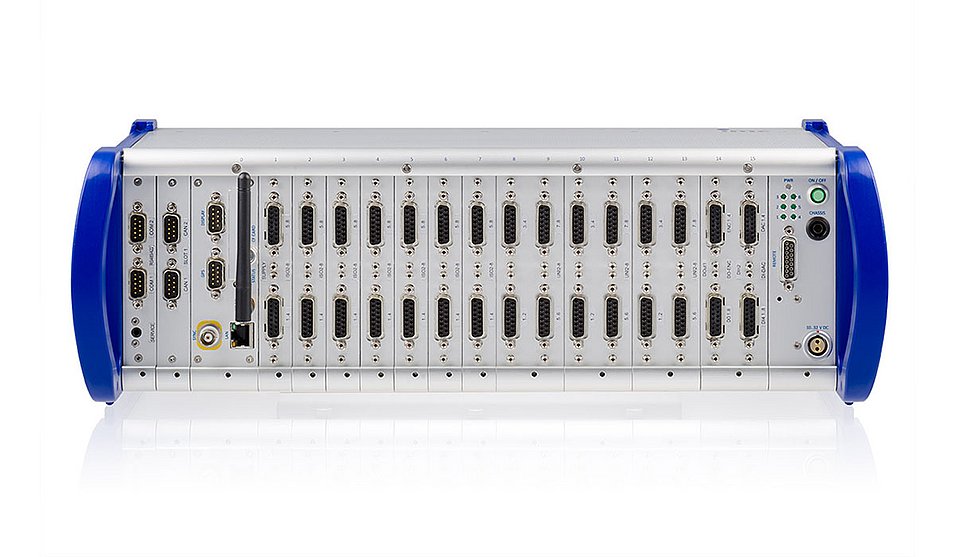

imc CRONOScompact 400-17
Wymiary (szer. x wys. x gł.) w mm: 474 x 155 x 264, masa: ok. 14,5 kg
(1) Gniazda modułowe mogą być zajęte przez moduły analogowe i cyfrowe. Liczba używanych modułów analogowych lub cyfrowych nie może przekraczać 16.
| Cecha | CRC-400 | CRC-4000P |
|---|---|---|
| Ogólne | ||
| Typ obudowy | przenośna lub 19" rack | przenośna lub 19" rack |
| Gniazda modułów rozszerzeń | 8/11/13/17 [16] | 8/11/13/17 [16] |
| Zagregowana częstotliwość próbkowania (przez gniazda rozszerzeń) | 400 kSps | 400 kSps |
| Zewnętrzne moduły imc CRONOSflex (CRFX) | ||
| Maks. liczba podłączonych modułów CRFX | ● | |
| Zagregowana częstotliwość próbkowania (przez zewn. moduły CRFX) | 2000 kSps | |
| Łączność | ||
| Ethernet | 100 MBit | 1 GBit |
| Wewnętrzna sieć W-LAN (WiFi) 2,4 GHz (Draft-g, 54 Mbit/s) | ○ | |
| Wewnętrzna sieć W-LAN (WiFi) z podwójną anteną (Draft-n, 300 Mbit/s) | ○ | |
| Zewnętrzna sieć bezprzewodowa UMTS, 3G, 4G | ○ | ○ |
| Port do podłączenia GPS | ● | ● |
| Port do podłączenia wyświetlacza | ● | ● |
| Zdalnie sterowany przełącznik główny | ● | ● |
| Programowalne diody LED stanu | ● | ● |
| Izolowany sygnał SYNC | ● | ● |
| Przechowywanie danych | ||
| Gniazdo kart CF (Compact Flash) | ● | ● |
| Gniazdo kart CFast | ● | |
| Port hosta USB 2.0 (zewnętrzna pamięć wymienna) | ● | ● |
| Przechowywanie na PC / dysku sieciowym | ● | ● |
| Wewnętrzny dysk twardy (wewnętrzny) | ○ | ○ |
| Możliwości pracy autonomicznej | ||
| Niezależna od PC, złożona funkcjonalność wyzwalania | ● | ● |
| Wbudowana analiza danych w czasie rzeczywistym (imc Online FAMOS) | ●● | ●● |
| Autonomiczna praca bez PC, autostart [timer, czas absolutny] | ●● | ●● |
| Serwer Web / Projektant Web | ●● | ●●● |
| Rejestracja danych | ★★ | ★★★ |
| Synchronizacja i zegar | ||
| Master-Slave pomiędzy różnymi systemami imc | ● | ● |
| Synchronizacja sieciowa oparta na NTP | ● | ● |
| Precyzyjna synchronizacja sieciowa PTP | ○ | ● |
| Poprzez zewnętrzny sygnał GPS | ● | ● |
| Poprzez zewnętrzny sygnał IRIG-B lub DCF-77 | ● | ● |
| Rozszerzenia magistrali polowej | ||
| CAN | ○ | ○ |
| LIN | ○ | ○ |
| FlexRay | ○ | ○ |
| XCPoE | ○ | ○ |
| EtherCAT Slave | ○ | ○ |
| Profinet | ○ | ○ |
| Modbus | ○ | ○ |
| ARINC | ○ | ○ |
| MVB (EMD lub ESD) | ○ | ○ |
| Odtwarzanie analogowe | ○ | ○ |
| Warunki pracy | ||
| Zakres temperatury roboczej | -20 do +65°C | -20 do +65°C |
| Rozszerzony zakres temp. (-40 .. +85 C, z uwzględnieniem kondensacji) | ○ | ○ |
| Odporność na wstrząsy i wibracje | MIL 810F (40g) - IEC 60068-2-27 | IEC61373 cat1, class A, B |
| Zasilanie | ||
| Zasilanie DC 9 V do 50 V | ● | ● |
| Izolowane wejście zasilania | ● | ● |
| Zasilacz AC/DC (110 do 230 VAC) | ● | ● |
| Integralność danych przy awarii zasilania | ● | ● |
| UPS (akumulator kwasowo-ołowiowy) | ● | ● |
| UPS (akumulator Li-Ion o zwiększonym zasięgu) | ○ | ○ |
Modułowa konstrukcja urządzenia i jego uniwersalna łączność zapewniają elastyczność niezbędną do wykonywania różnorodnych zadań pomiarowych i sterujących za pomocą jednego przyrządu. Wybierz spośród szerokiej gamy przetworników sygnałów, aby optymalnie wykonać zadania pomiarowe. Pomożemy Ci w wyborze odpowiedniego typu. Skontaktuj się z nami.
| Cecha | UNI2-8 | UNI4 |
|---|---|---|
| Kanały | 8 | 4 |
| TEDS | ● | ● |
| Prędkość na kanał | ||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia | 48 kHz | 48 kHz |
| Tryb napięciowy | ||
| Izolowany | ● | ● |
| Napięcie do 10 V | ● | ● |
| Napięcie do 50 V / 60 V | ● | ● |
| Prąd | ||
| Bocznik wewnętrzny 20 mA | ● | ● |
| Wtyczka z bocznikiem 20 mA | ● | ● |
| Temperatura | ||
| Termopara (TC) | ● | ● |
| PT100 | ● | ● |
| Tryb mostkowy | ||
| Pełny mostek | ● | ● |
| Półmostek | ● | ● |
| Ćwierćmostek | ● | ● |
| Wzbudzenie DC | ● | ● |
| Wzbudzenie AC (CF) | ● | ● |
| Dźwięk i wibracje | ||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● |
| Wtyczka ICP | ○ | ○ |
| Ładunek | ||
| Zintegrowany tryb ładunkowy | ● | ● |
| Wtyczka ładunkowa | ○ | ○ |
| Różne | ||
| Zasilanie czujnika | ● | ● |
| Wymagane gniazda (sloty) | 2 | 1 |
| Cecha | LV-16 | LV8-8 | SC2-32 | OSC-16 | OSC-16-T | C-8 | C-8-T | ISO2-8 | ISO2-8-2T | ISOF-8 | HISO-8 | HV-4U | HV-2U2I |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanały | 16 | 8 | 32 | 16 | 16 | 8 | 8 | 8 | 8 | 8 | 8 | 4 | 2+2 |
| TEDS | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| Prędkość na kanał | |||||||||||||
| Maks. częstotliwość próbkowania |
20 kHz | 100 kHz | 100 kHz | 5 Hz | 5 Hz | 20 kHz | 20 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia |
6,6 kHz | 48 kHz | 28 kHz | 1 Hz | 1 Hz | 20 Hz | 20 Hz | 11 kHz | 14 Hz | 48 kHz | 11 kHz | 14 kHz | 14 kHz |
| Tryb napięciowy | |||||||||||||
| Izolowany | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| Napięcie do 10 V | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| Napięcie do 50 V / 60 V | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |||
| Izolacja do 800 V | ● | ● | ● | ||||||||||
| Napięcie do 1000 V | ● | ● | |||||||||||
| Prąd | |||||||||||||
| Bocznik wewnętrzny 20 mA | ● | ● | |||||||||||
| Wtyczka z bocznikiem 20 mA | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||
| Temperatura | |||||||||||||
| Termopara (TC) | ● | ● | ● | ● | ● | ● | ● | ||||||
| PT100 | ● | ● | ● | ● | ● | ● | |||||||
| Dźwięk i wibracje | |||||||||||||
| Wtyczka ICP | ● | ● | ○ | ○ | ○ | ○ | ○ | ||||||
| Ładunek | |||||||||||||
| Zintegrowany tryb ładunkowy | |||||||||||||
| Wtyczka ładunkowa | ○ | ○ | ○ | ○ | ○ | ||||||||
| Różne | |||||||||||||
| Zasilanie czujnika | ● | ● | ○ | ○ | ○ | ● | ○ | ○ | ● | ● | ● | ||
| Wymagane gniazda (sloty) | 2 | 1 | 4 | 2 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 |
| Cecha | UNI2-8 | UNI4 | DCB2-8 | DCBC2-8 | B-8 | BC-8 | BR2-4 |
|---|---|---|---|---|---|---|---|
| Kanały | 8 | 4 | 8 | 8 | 8 | 8 | 4 |
| TEDS | ● | ● | ● | ● | ● | ● | ● |
| Prędkość na kanał | |||||||
| Maks. częstotliwość próbkowania | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 100 kHz | 20 kHz |
| Maks. pasmo przenoszenia | 48 kHz | 48 kHz | 5 kHz | 5 kHz | 48 kHz | 48 kHz | 8,6 kHz |
| Tryb napięciowy | |||||||
| Izolowany | ● | ● | ● | ||||
| Napięcie do 10 V | ● | ● | ● | ● | ● | ● | ● |
| Napięcie do 50 V / 60 V | ● | ● | ● | ||||
| Prąd | |||||||
| Bocznik wewnętrzny 20 mA | ● | ● | ● | ● | ● | ● | |
| Wtyczka z bocznikiem 20 mA | ● | ● | ● | ● | ● | ● | ● |
| Temperatura | |||||||
| Termopara (TC) | ● | ● | |||||
| PT100 | ● | ● | |||||
| Tryb mostkowy | |||||||
| Pełny mostek | ● | ● | ● | ● | ● | ● | ● |
| Półmostek | ● | ● | ● | ● | ● | ● | ● |
| Ćwierćmostek | ● | ● | ● | ● | ● | ● | ● |
| Wzbudzenie DC | ● | ● | ● | ● | ● | ● | ● |
| Wzbudzenie AC (CF) | ● | ● | ● | ||||
| Dźwięk i wibracje | |||||||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● | |||||
| Wtyczka ICP | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Ładunek | |||||||
| Zintegrowany tryb ładunkowy | ● | ● | |||||
| Wtyczka ładunkowa | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| Różne | |||||||
| Zasilanie czujnika | ● | ● | ● | ● | ● | ● | ● |
| Wymagane gniazda (sloty) | 2 | 1 | 2 | 1 | 2 | 1 | 1 |
| Cecha | ICPU2-8 | ICPU-16 | AUDIO-4 | AUDIO-4-MIC |
|---|---|---|---|---|
| Kanały | 8 | 16 | 4 | 4 |
| TEDS | ● | ● | ● | ● |
| Częstotliwość próbkowania na kanał | ||||
| Maks. częstotliwość próbkowania | 100 kHz | 20 kHz | 100 kHz | 100 kHz |
| Maks. pasmo przenoszenia (-3dB) | 48 kHz | 6,6 kHz | 48 kHz | 48 kHz |
| Pomiar napięcia | ||||
| Izolowany | ||||
| Do 10 V | ● | ● | ● | ● |
| Do 50 V / 60 V | ● | ● | ● | |
| Dźwięk i wibracje | ||||
| Zintegrowany tryb IEPE (ICP-, DeltaTron-, PiezoTron) | ● | ● | ● | ● |
| Inne | ||||
| Zasilanie czujników | ● | |||
| Wymagane gniazda (sloty) | 2 | 4 | 1 | 2 |
| Cecha | DI16-DO8-ENC4 | DI8-DO8-ENC4-DAC4 | HRENC-4 | FRQ-4 | DI2-16 | DI-HV-4 (400V) | DO-16 | DO-16-HC | DAC-8 | SYNTH-8 |
|---|---|---|---|---|---|---|---|---|---|---|
| Wejścia/Wyjścia cyfrowe | ||||||||||
| Bity wejściowe | 16 | 8 | 16 | 4 | ||||||
| Wysokie napięcie | ● | |||||||||
| Bity wyjściowe | 8 | 8 | 16 | 16 | ||||||
| Wysoki prąd | ● | |||||||||
| Wyjścia analogowe | ||||||||||
| Wyjścia analogowe | 4 | 8 | 8 | |||||||
| Enkoder inkrementalny | ||||||||||
| Wejścia | 4 | 4 | 4 | 4 | ||||||
| Tryb kwadraturowy | 2 | 2 | 4 | |||||||
| Częstotliwość licznika | 32 MHz | 32 MHz | 256 MHz | |||||||
| Tryb analogowy sin/cos | ● | ● | ||||||||
| Sterowanie i regulacja w czasie rzeczywistym | ||||||||||
| Generator sygnału (Syntezator) | ● | |||||||||
| Regulator PID | 8 | |||||||||
| Gniazda kondycjonera | ||||||||||
| Wymagane gniazda (sloty) | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Urządzenie imc CRONOSflex jest konfigurowane i obsługiwane za pomocą dołączonego pakietu oprogramowania imc STUDIO. Oferując kompleksowe rozwiązanie do konfiguracji, wizualizacji, raportowania i automatyzacji testów, imc STUDIO zostało zaprojektowane tak, aby dostosować się do potrzeb użytkownika w zakresie interakcji z oprzyrządowaniem testowym i pomiarowym oraz jest w pełni zintegrowane z imc CRONOSflex.
imc STUDIO to znacznie więcej niż ograniczone, uniwersalne oprogramowanie dołączone do większości urządzeń do akwizycji danych. Dzięki łatwo konfigurowalnemu interfejsowi użytkownika, imc STUDIO eliminuje potrzebę czasochłonnego i złożonego programowania, debugowania i konserwacji oprogramowania.
Niezależnie od tego, czy jesteś inżynierem mechanikiem zbierającym własne dane rozwojowe w terenie, inżynierem testowym tworzącym konsolę operatora komórki testowej dla wielu użytkowników, czy też kierownikiem inżynierii odpowiedzialnym za strategię pomiarową i kontrolną na poziomie przedsiębiorstwa, imc STUDIO zapewnia wielofunkcyjne, wielofunkcyjne i skalowalne rozwiązanie pod jednym parasolem.
Sercem imc STUDIO jest kompletny zestaw narzędzi, łączący wiele oddzielnych narzędzi w płynnym i całkowicie zintegrowanym środowisku:
imc CRONOScompact – zalety w zastosowaniach na stanowiskach badawczych:
Zastosowania

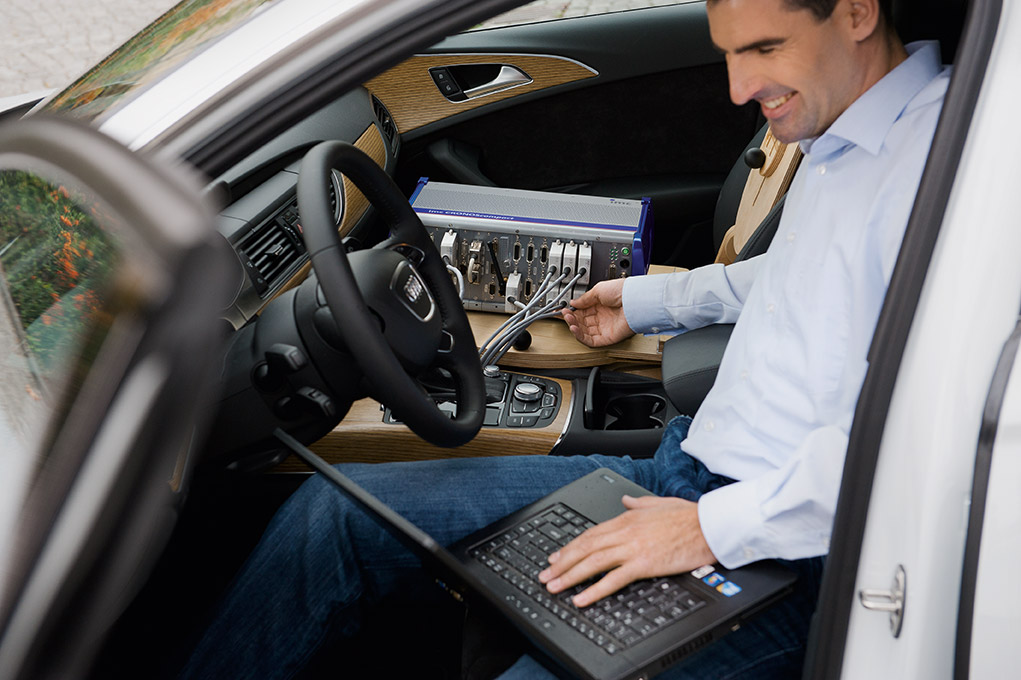

Testy typowe pojazdów stają się coraz bardziej złożone, częściowo dzięki niemal nieograniczonej ilości informacji dostępnych obecnie za pośrednictwem komputerów pokładowych pojazdów. „Niestety, podczas przeprowadzania testów weryfikujących koncepcję napotkaliśmy problem niekompatybilności magistrali i protokołów pojazdów - niektóre były typu CAN, inne LIN, a jeszcze inne FlexRay”. Nie musisz jednak spowalniać testów, ponieważ systemy imc CRONOScompact można zamówić z wieloma zsynchronizowanymi opcjami magistrali danych pojazdu. Możesz zgromadzić wszystkie dane z różnych podsystemów w jednym centralnym miejscu, wraz z sygnałami z rzeczywistych czujników zainstalowanych w pojeździe.
imc CRONOScompact - zalety w testowaniu pojazdów:
W środowiskach, w których wymagania pomiarowe często ulegają zmianom lub konieczne jest stosowanie tymczasowych konfiguracji testowych, kluczowa jest elastyczność. System imc CRONOScompact oferuje modułowe i adaptacyjne podejście, które pozwala sprostać tym wymaganiom. Dzięki wszechstronnemu sprzętowi i intuicyjnemu oprogramowaniu można szybko reagować na szeroki zakres zadań pomiarowych.
Wystarczy włożyć odpowiednie moduły pomiarowe do systemu bazowego, a inteligentne oprogramowanie automatycznie je zidentyfikuje. Proces konfiguracji przebiega płynnie - wystarczy odczytać TEDS i można rozpocząć pracę.
Potrzebujesz więcej kanałów? Nie ma problemu. Łatwo połącz wiele systemów, aby utworzyć sieć pomiarową, co pozwoli Ci rozszerzyć liczbę kanałów w razie potrzeby. Dodatkowo, dzięki integracji interfejsów CAN lub EtherCAT, możesz rozszerzyć swoją konfigurację o zdecentralizowane moduły pomiarowe imc CANSAS lub CRONOSflex. Moduły te łączą się cyfrowo, umożliwiając konfiguracje rozproszone dla jeszcze większej elastyczności.
Biorąc pod uwagę krótkie cykle rozwoju, które są obecnie powszechne, inżynierowie testowi są proszeni o dostarczanie danych testowych coraz wcześniej w cyklu rozwoju komponentów - często zanim cały system jest faktycznie gotowy. Bądź gotowy na spełnienie wymagań programistów: dzięki systemowi imc CRONOScompact wyposażonemu w opcję imc HiL możesz szybko włączyć modele Simulink, które programiści już stworzyli, bezpośrednio do swojego stanowiska testowego, łącząc sygnały wirtualne i rzeczywiste w celu wykonania testu, zachowując jednocześnie istniejące standardy testowe i bez modyfikowania istniejących procedur testowych.
