imc CANSASfit

Solidny moduł pomiarowy do zastosowań mobilnych. Rejestruje napięcie do 1500 V.

Przeznaczony do testowania w środowisku wysokiego napięcia.

Wydajne moduły pomiarowe do zastosowań mobilnych

Moduły pomiarowe stosowane w przemyśle motoryzacyjnym muszą być wytrzymałe i kompaktowe, ponieważ często umieszcza się je w miejscach takich jak komora silnika, gdzie przestrzeń jest ograniczona, a temperatury mogą być wysokie. Nowa seria imc CANSASfit działa niezawodnie w temperaturach od -40° do +125° C, ma stopień ochrony IP65, a dzięki niewielkim rozmiarom można ją umieścić niemal wszędzie.



Te wydajne moduły do zastosowań mobilnych umożliwiają bezpośrednie podłączenie wszystkich typowych sygnałów, takich jak napięcie, prąd, temperatura, prędkość obrotowa, odległość i prędkość. Zdigitalizowane sygnały pomiarowe są wysyłane jako komunikaty CAN i mogą być odczytywane lub rejestrowane przez dowolny system pomiarowy, automatyki lub sterowania wyposażony w interfejs CAN.



W skrócie:



  • Moduł pomiarowy napięcia/prądu, temperatury, częstotliwości
  • Działa w zakresie temperatur od -40° do +125° C z dopuszczalną kondensacją
  • Wytrzymała obudowa o stopniu ochrony IP65, MIL STD-810F
  • Mechanizm zatrzaskowy łączy moduły elektrycznie i mechanicznie w jedną jednostkę
  • Instalacja centralna lub rozproszona
  • Pełna izolacja galwaniczna
  • Wysyłanie danych pomiarowych przez CAN
  • W zestawie oprogramowanie konfiguracyjne

Powiązane linki

  • Karty katalogowe
  • Intrukcje

Katalog produktów

Pobierz katalog produktów imc

Mechanizm zatrzaskowy dla większego komfortu

Moduły serii imc CANSASfit można szybko połączyć za pomocą mechanizmu zatrzaskowego: zarówno mechanicznie, jak i elektrycznie. Bloki można łatwo tworzyć, po prostu łącząc poszczególne moduły bez użycia okablowania lub elementów mocujących.

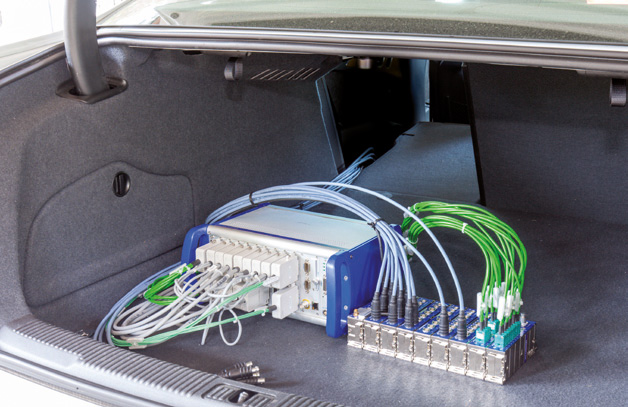

Uzupełnij moduły imc CANSAS rejestratorem danych imc

Moduły pomiarowe imc CANSAS doskonale uzupełniają rejestratory danych imc – na przykład imc CRONOScompact lub imc BUSDAQ. Nadają się one doskonale do zastosowań takich jak opracowywanie urządzeń sterujących lub testowanie komputerów pokładowych, gdzie wymagane jest pozyskiwanie i obliczanie danych dotyczących pojazdu lub magistrali polowej w czasie rzeczywistym.

Przegląd modułów

Moduły
T-10 UTI-6 ENC-6 HISO-UT-6-3L HISO-T-8-2L HISO-HV-4
Liczba kanałów 10 6 6 6 8 4
Częstotliwość próbkowania / kanał 100 Hz 1000 Hz 1000 Hz 1000 Hz 100 Hz 1000 Hz
Przepustowość / kanał 20 Hz 400 Hz 2 MHz 400 Hz 33 Hz 400 Hz
Izolacja galwaniczna ● ● ● ● ● ●
Zasilanie czujnika ●
Sygnały wejściowe
Napięcie ● ● ●
maks. Napięcie 60 V 100 V 1500 V
Prąd 0 .. 20mA ●
RTD (PT100, PT1000) ● ●
NTC, opór (100 Ohm .. 100 kOhm) ● ●
Termopara ● ●
Częstotliwość ●
Odległość ●
Kąt ●
Prędkość ●
Obr/min ●
Czas ●
Gniazdo
LEMO ● ● ● ●
Termo ●
Bananowe ●
Klucz: ● = Domyślne ○ = Opcjonalne

imc CANSASfit-T-10

10-kanałowy moduł do pomiaru temperatury

Moduł T-10 z serii imc CANSASfit to 10-kanałowy moduł do pomiaru temperatury za pomocą termopar.



Najważniejsze cechy:



  • Wysoka odporność na temperaturę
  • Temperatura robocza modułu: od -40°C do 125°C
  • Wytrzymała obudowa
  • Mała i kompaktowa konstrukcja
  • Moduły są połączone mechanicznie i elektrycznie za pomocą mechanizmu zatrzaskowego
  • 24-bitowy przetwornik A/D


Typowe zastosowania:



W zastosowaniach mobilnych, pomiary w komorze silnika, w otoczeniu wysokich temperatur i trudnych warunkach środowiskowych.

imc CANSASfit-UTI-6

6-kanałowy wzmacniacz do pomiarów napięcia, prądu i temperatury

UTI-6 z serii imc CANSASfit to 6-kanałowy wzmacniacz pomiarowy, który pobiera sygnały analogowe, digitalizuje je, a następnie wysyła przez CAN.



Zmienne pomiarowe:



  • Napięcie (od 25 mV do 60 V)
  • Prąd (czujniki 20 mA)
  • Temperatura (PT100, PT1000, NTC)
  • Rezystancja



Cechy:



  • Izolowane wejścia pomiarowe dla każdego kanału, indywidualne filtry i przetworniki ADC
  • Regulowane zasilanie czujników (np. dla aktywnych czujników zasilanych napięciem)
  • Pasmo 400 Hz z maksymalną częstotliwością próbkowania 1000 Hz na kanał
  • Zakresy pomiarowe i częstotliwości próbkowania można ustawić dla każdego kanału w krokach co 1, 2, 5
  • 24-bitowy przetwornik A/C



Typowe zastosowania:



Wytrzymały sprzęt pomiarowy do użytku mobilnego w wysokich temperaturach i trudnych warunkach. Idealny do testowania pojazdów i maszyn, gdzie przestrzeń jest ograniczona, a warunki mogą być ekstremalne, np. w komorze silnika.



  • Ogólne sygnały napięciowe, w tym napięcia pokładowe pojazdów (do 60 V) i pomiary prądu na zewnętrznych bocznikach (do 50 mV)
  • Aktywne czujniki zasilane napięciem
  • Czujniki przemysłowe (20 mA) do różnych wielkości fizycznych
  • Pomiary temperatury za pomocą czujników rezystancyjnych (PTxx, NTC)

imc CANSASfit-ENC-6

Moduł do akwizycji sygnałów częstotliwości, obrotu, położenia i kąta

Moduł ENC-6 z serii imc CANSASfit oferuje 6 kanałów różnicowych, z których każdy może być wykorzystywany do zliczania zdarzeń, pomiaru czasu lub kombinacji zliczania zdarzeń i pomiaru czasu. Tryby pracy umożliwiają rejestrację danych z czujników impulsowych, takich jak czujniki służące do pomiaru częstotliwości, prędkości obrotowej i prędkości. Próg przełączania i histereza są konfigurowalne programowo w celu wykrywania zdarzeń lub impulsów dla pomiarów impulsowych.

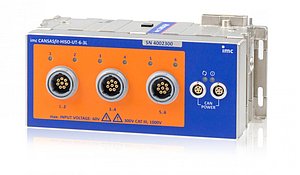

imc CANSASfit-HISO-UT-6-3L

Wysokonapięciowy, izolowany, 6-kanałowy moduł pomiarowy oparty na protokole CAN do pomiaru napięcia, temperatury (RTD) i rezystancji (NTC)

W ramach serii modułów imc CANSASfit (CANFT) seria HISO oferuje modele o szczególnie wysokim stopniu izolacji, zaprojektowane specjalnie do stosowania w środowiskach wysokiego napięcia. Model UT-6 umożliwia pomiar niskich napięć oraz czujników temperatury na 6 kanałach, które znajdują się na wysokim poziomie wspólnym lub w środowiskach o napięciu do 1000 V:



  • Napięcie (od 25 mV do 100 V)
  • Temperatura (PT100, PT1000)
  • Rezystancja (np. NTC)
  • Akcelerometry MEMS (zasilanie czujnika 5 V)



Najważniejsze cechy



  • Izolacja: 1000 V (zgodnie z normą bezpieczeństwa DIN EN 61010)
  • Specjalne złącza odporne na wysokie napięcie „3L”: 3 x LEMO.2P jako gniazdo wspólne (2 kanały na każdym 8-pinowym gnieździe)
  • Zasilanie czujnika 5 V na kanał (8 mA), odpowiednie dla akcelerometrów MEMS (seria imc AC)
  • Izolowane wejścia pomiarowe na kanał, indywidualne filtrowanie i przetworniki ADC
  • Pasmo 400 Hz przy maks. częstotliwości próbkowania 1 kSps/kanał (szybkość wyjściowa CAN)
  • 24-bitowa digitalizacja i przetwarzanie wewnętrzne Wybieralny format wyjściowy CAN: 16-bitowy lub FLOAT (24-bitowa mantysa)
  • Mechanizm zatrzaskowy zapewniający sprzężenie mechaniczne i elektryczne



Typowe zastosowania



  • Testy w środowiskach e-mobilności (np. pojazdy elektryczne i hybrydowe)
  • Pomiar temperatury (zwłaszcza PT100/PT1000) na komponentach wysokiego napięcia w pojazdach elektrycznych i hybrydowych, takich jak ogniwa paliwowe i obwody zasilające
  • Pomiar niskich napięć, takich jak pojedyncze ogniwa akumulatorowe i moduły akumulatorowe
  • Pomiar prądu na poziomie wysokiego napięcia
  • Wykrywanie obciążeń mechanicznych i drgań w akumulatorach wysokiego napięcia
  • Środowiska, w których nawet w przypadku awarii musi być zapewnione pełne bezpieczeństwo osobiste.

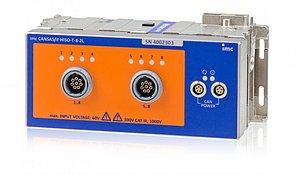

imc CANSASfit-HISO-T-8-2L

8-kanałowy moduł pomiarowy oparty na magistrali CAN, izolowany wysokim napięciem, przeznaczony do termopar

W ramach serii modułów imc CANSASf it (CANFT) seria HISO oferuje modele o szczególnie wysokim stopniu izolacji, zaprojektowane specjalnie do stosowania w środowiskach o wysokim napięciu. Model T-8 obsługuje pomiar temperatury na 8 kanałach za pomocą termopar (typu K), które znajdują się na wysokim poziomie wspólnym lub w środowiskach o napięciu do 1000 V:



  • Temperatura za pomocą termopar typu K



Najważniejsze cechy



  • Izolacja: 1000 V (zgodnie z normą bezpieczeństwa DIN EN 61010)
  • Specjalne złącza odporne na wysokie napięcie „2L”: 2 x LEMO.2P jako gniazdo wspólne (4 kanały w każdym 8-pinowym gnieździe)
  • Izolowane wejścia pomiarowe dla każdego kanału, indywidualne filtrowanie i przetworniki ADC
  • Indywidualna wewnętrzna kompensacja zimnego złącza dla każdego kanału
  • 24-bitowa digitalizacja i przetwarzanie wewnętrzne Wybieralny format wyjścia CAN: 16-bitowy lub FLOAT (24-bitowa mantysa)
  • Mechanizm zatrzaskowy zapewniający sprzężenie mechaniczne i elektryczne



Typowe zastosowania



  • Testy w środowiskach e-mobilności (np. pojazdy elektryczne i hybrydowe)
  • Pomiar temperatury elementów wysokiego napięcia pojazdów hybrydowych i elektrycznych, takich jak akumulatory, ogniwa paliwowe i układy zasilania
  • Środowiska, w których należy zapewnić bezpieczeństwo personelu

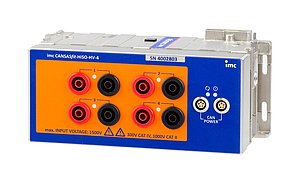

imc CANSASfit-HISO-HV-4

4-kanałowy moduł pomiarowy oparty na sieci CAN, izolowany dla wysokich napięć (HV)

Model pomiarowy oparty na sieci CAN HISO-HV-4 idealnie nadaje się do izolowanych pomiarów sygnałów wysokiego napięcia do 1500 V.



Najważniejsze cechy



  • Zakres pomiarowy +/- 1500 V
  • Wysoka izolacja dla kategorii pomiarowej 1000 V CAT II
  • Napięcie testowe: 5,4 kV ACrms
  • Izolowane wejścia pomiarowe dla każdego kanału, indywidualny filtr i przetwornik ADC
  • Pasmo przenoszenia 400 Hz przy maks. częstotliwości próbkowania 1000 Sps/kanał lub częstotliwości wyjściowej CAN
  • 24-bitowa digitalizacja i wybieralny format wyjściowy CAN (16-bitowy lub 32-bitowy FLOAT)
  • Mechanizm zatrzaskowy zapewniający sprzężenie mechaniczne i elektryczne



Typowe zastosowania



  • Testy w środowiskach e-mobilności (np. pojazdy elektryczne i hybrydowe)
  • Pomiary modułów akumulatorowych i pełnych zestawów akumulatorów wysokonapięciowych, obwodów łączących prąd stały w pojazdach elektrycznych itp.
  • Środowiska, w których należy zagwarantować pełne bezpieczeństwo osobiste nawet w przypadku awarii
