Gdy moduł pomiarowy jest podłączony bezpośrednio do czujnika...
W istniejących komórkach badawczo-rozwojowych i testowych, gdzie znajduje się już duża liczba czujników analogowych i kabli pomiarowych, których nie można wymienić, zalety nowoczesnej technologii inteligentnych czujników można łatwo dodać dzięki czujnikom analogowym zmodernizowanym za pomocą imc µ-CANSAS.
Połączona kalibracja czujnika, wzmacniacza pomiarowego i digitalizacji sygnału.
imc µ-CANSAS zamienia każdy czujnik analogowy w inteligentny i łatwo identyfikowalny cyfrowy czujnik inteligentny. W tym celu imc µ-CANSAS jest zintegrowany z kablem połączeniowym czujnika lub z jego złączem końcowym. Zapewnia to wygodną i ekonomiczną integrację trzech elementów każdego łańcucha pomiarowego: czujnika, wzmacniacza pomiarowego i digitalizacji, a także rozpoznawania czujnika (TEDS, Transducer Electronic Datasheet zgodnie z IEEE 1451). W rezultacie elementy te można również kalibrować razem, uzyskując prawdziwie zweryfikowany pomiar od początku do końca.
Krótki czas konfiguracji, niezawodny pomiar
Wzbogacenie konwencjonalnych czujników analogowych o imc µ-CANSAS oznacza, że analogowy sygnał surowy czujnika jest kondycjonowany, digitalizowany i dostępny jako sygnał wyjściowy CAN lub CANopen.
W połączeniu z imc µ-CANSAS czujnik analogowy zostaje przekształcony w czujnik inteligentny. Jego unikalna tożsamość jest rejestrowana i powszechnie rozpoznawalna. W przypadku użycia z rejestratorem danych obsługującym TEDS (np. imc CRONOScompact, imc C-SERIES, imc BUSDAQ) nie jest wymagana żadna ręczna regulacja ani parametryzacja. Nie ma już możliwości przypadkowego nieprawidłowego podłączenia kanałów. Pełny opis czujnika wraz z kompletną konfiguracją pomiarową i parametrami jest zapisywany w imc µ-CANSAS.
Nawet złożone pomiary mogą być wykonywane bez konieczności posiadania wysokich umiejętności w zakresie inżynierii pomiarowej. Cały łańcuch pomiarowy jest zabezpieczony elektrycznie i może pracować w zakresie temperatur od -40°C do +120°C. Dzięki temu może być stosowany jako samodzielny moduł pomiarowy, np. w pojazdach testowych oraz w miejscach o trudnych warunkach i wysokich temperaturach otoczenia.

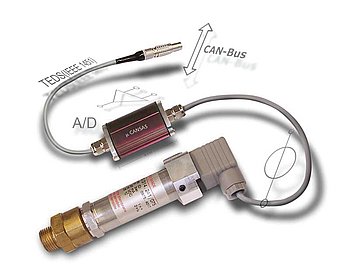

imc µ-CANSAS zintegrowany z kablem czujnika
Mały, wytrzymały i wyjątkowo odporny na wysoką temperaturę

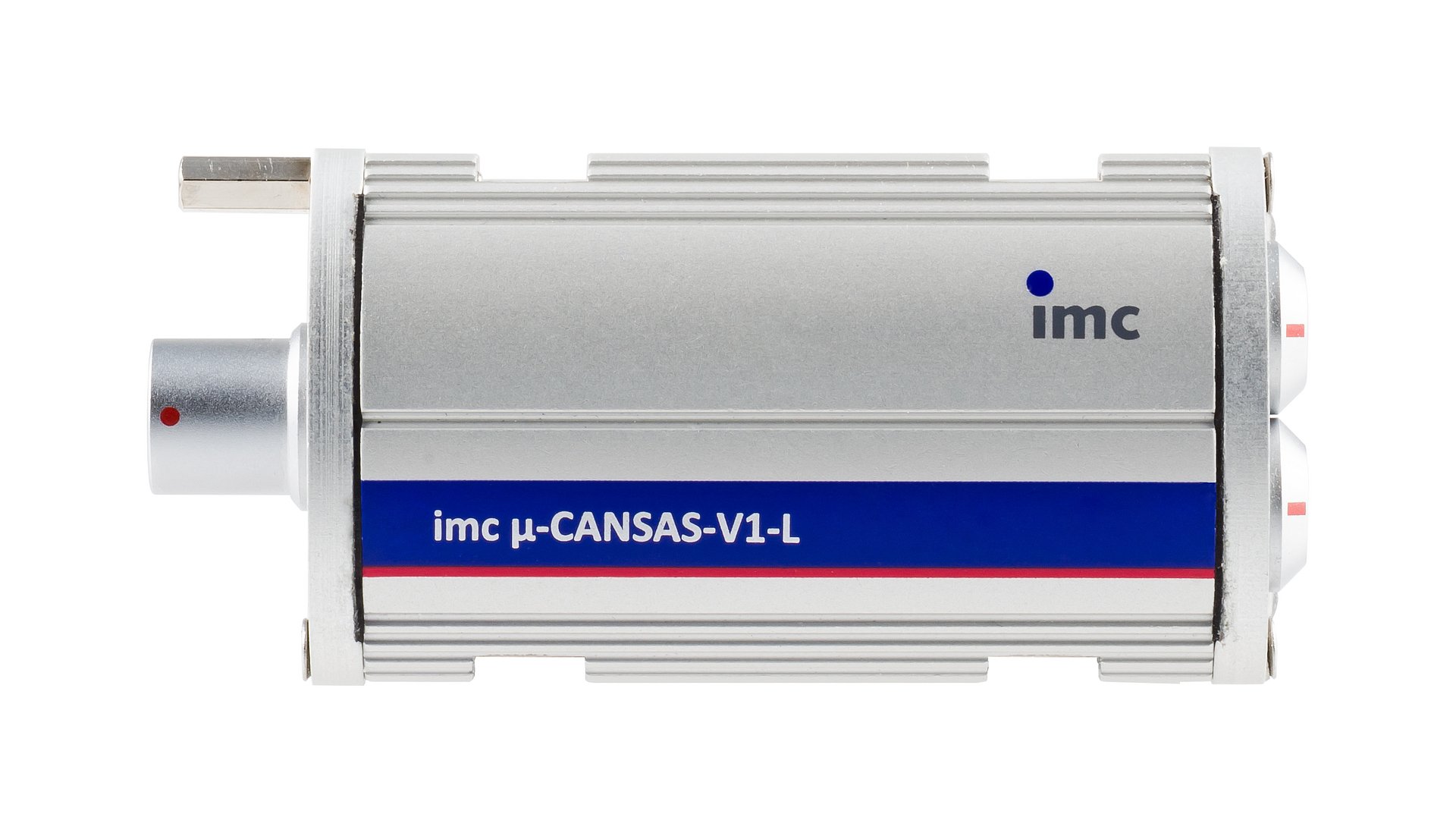

imc µ-CANSAS-V1 dla sygnałów napięciowych

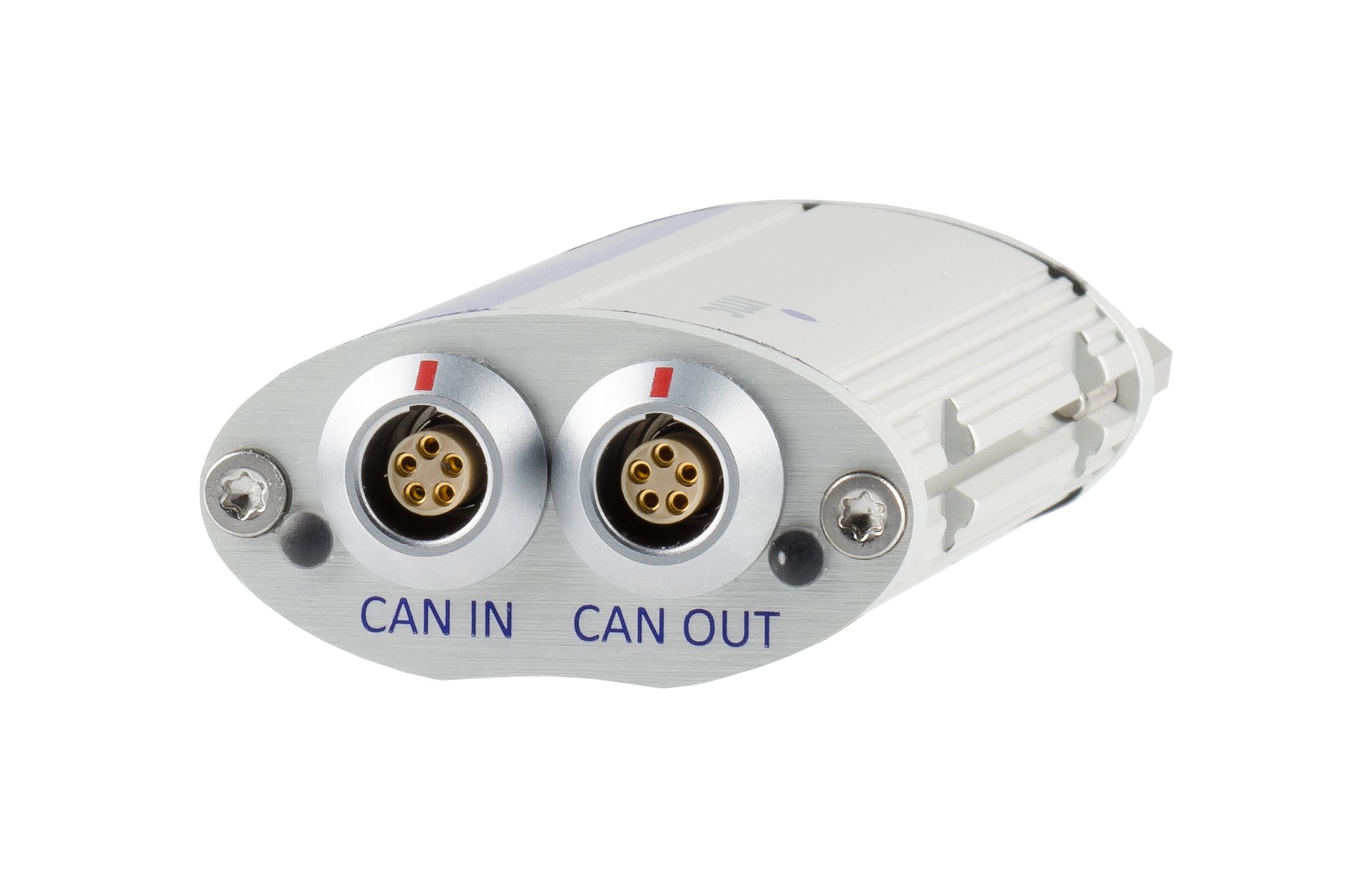

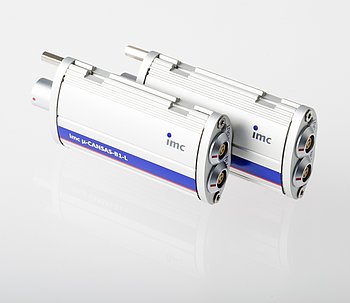

imc µ-CANSAS-B1 do tensometrów
imc µ-CANSAS-T1 do termopar
